Конструкции узлов, сегментов и футляров

Напомним, что конструкции узлов и сегментов инженерной сети предварительно настраиваются при помощи шаблонов, расположенных в свойствах сети или доступных при создании участков. После того как участок сети добавлен в проект, конструкции выделенных узлов и сегментов можно изменить.

Выделить узел или сегмент сети можно щелчком мыши. Удерживая нажатой клавишу Shift, можно выделить выборочно несколько узлов или сегментов. Одновременно могут быть выделены либо узлы, либо сегменты одной инженерной сети.

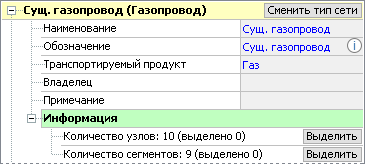

Чтобы выделить все узлы сети, в свойствах сети в строке Количество узлов нажмите кнопку Выделить. Аналогично можно выделить и все сегменты сети, используя кнопку Выделить в строке Количество сегментов. Свойства выделенных узлов или сегментов отображаются в инспекторе объектов.

Доступные типы конструкций узлов и сегментов зависят от типа инженерной сети, которой он принадлежит.

Ниже рассмотрены особенности настройки и отображения различных типов конструкций узлов и сегментов. Описанные свойства доступны для редактирования при работе с узлами и сегментами на плане или в редакторе профиля подсети.

Конструкции колодцев

Колодцы трубопроводов могут быть представлены сборными железобетонными конструкциями, готовыми 3D-моделями или заданы произвольными параметрами.

Сборные конструкции колодцев

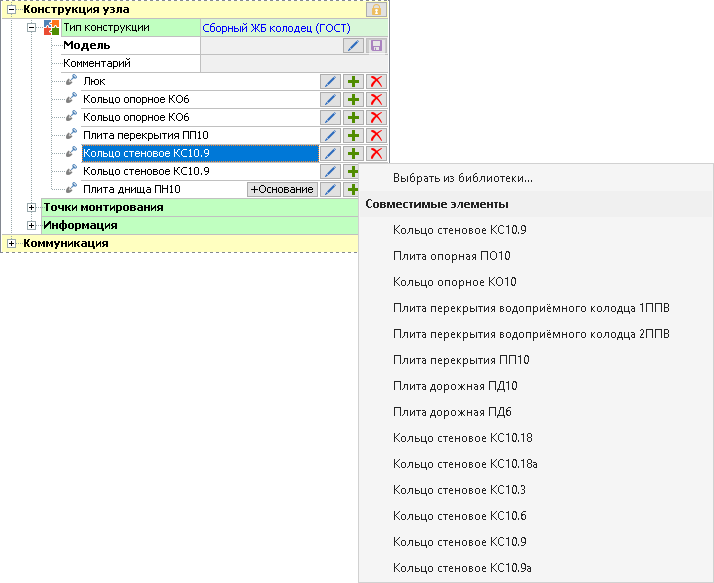

Чтобы создать в узле железобетонный колодец, выберите в поле Тип конструкции вариант Сборный ЖБ-колодец (ГОСТ). Такие конструкции могут состоять из опорных и стеновых колец, опорных плит, плит перекрытия, плиты днища, люка. В свойствах отдельного узла можно добавлять и удалять элементы колодца, а также заменять элементы другими. Для этого предусмотрены соответствующие кнопки в строке элемента:

  • При нажатии кнопки Редактирование элемента конструкции открывается окно, в котором можно изменить свойства элемента конструкции или заменить элемент другим.

  • Нажатие на кнопку Добавление элемента конструкции позволяет включить в конструкцию новый элемент. Конструкция колодца набирается снизу вверх, поэтому новый элемент устанавливается в списке выше выбранного. Чтобы добавить элемент под плиту днища, которая обычно является нижним элементом колодца, используется кнопка +Основание.

    При добавлении нового элемента в конструкцию учитывается совместимость элементов между собой. В выпадающем списке представлены те элементы, которые по геометрии подходят для размещения над выделенным элементом. Чтобы добавить в конструкцию элемент, которого нет в списке, используйте вариант Выбрать в библиотеке... Подробности о работе с библиотекой описаны ниже.

  • Кнопка Удаление элемента конструкции используется, чтобы удалить элемент.

Если в процессе редактирования элементов колодца сформировалась недопустимая конструкция, несовместимые элементы выделяются красным цветом. Например, так происходит, если в конструкции друг за другом следуют кольца разного диаметра.

Чтобы сохранить конструкцию колодца для быстрого доступа и использования на других узлах, задайте её название в поле Модель и нажмите кнопку Сохранить. Она сохраняется в выпадающем списке этого поля. Чтобы в дальнейшем применить сохранённую конструкцию к другим колодцам, в свойствах выделенных колодцев выберите её из выпадающего списка в поле Модель.

Заданная конструкция влияет на профиль инженерной сети и отображение колодца в 3D-виде.

Предустановленные модели

Некоторые типы конструкций, например дождеприёмные колодцы, распределительные камеры, септики, представлены готовыми 3D-моделями. Выбрать необходимую конструкцию можно в поле Модель.

Произвольные параметры конструкции

Чтобы задать условную конструкцию колодца, выберите в поле Тип конструкции вариант Универсальный колодец. Чтобы отредактировать параметры колодца, нажмите кнопку Редактирование элемента конструкции и в появившемся окне задайте необходимую глубину, диаметр и тип сечения колодца. Произвольную конструкцию также можно сохранить в шаблоне для последующего использования.

Конструкции опор трубопроводов

При надземной прокладке трубопровода (например, тепловых сетей) есть возможность установить в узлах сети опоры. Выберите в поле Тип конструкции вариант Опора трубопровода и укажите модель опоры.

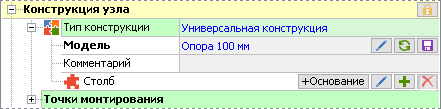

Чтобы задать условную конструкцию опоры трубопровода, выберите в поле Тип конструкции вариант Универсальная конструкция. В этом случае опора представлена элементом конструкции Столб, для которого можно настроить высоту и диаметр. Чтобы отредактировать параметры опоры, нажмите кнопку Редактирование элемента конструкции и в появившемся окне задайте высоту опоры, тип её сечения и диаметр. Чтобы сохранить конструкцию для дальнейшего использования, в поле Модель введите название опоры и нажмите кнопку Сохранить.

Конструкции опор кабельных сетей

Опоры линий электропередач

Чтобы установить в узле опору линии электропередачи, в поле Тип конструкции выберите Опора ЛЭП. Выбрать подходящую марку опоры можно в выпадающем списке поля Модель. Набор доступных моделей определяется напряжением, заданным в общих свойствах сети.

В зависимости от типа опоры в окне редактирования элемента конструкции могут быть доступны дополнительные настройки:

  • Трос грозозащиты. Доступен для опор, в модели которых предусмотрено наличие троса грозозащиты.

  • Натяжные гирлянды. При помощи этой опции настраивается тип крепления кабелей: на натяжных или поддерживающих гирляндах изоляторов.

Опоры освещения

Для работы с объектами освещения в поле Тип конструкции установите вариант Опора освещения. По умолчанию конструкция состоит из опоры, кронштейна и фундамента. Рассмотрим подробнее параметры этих элементов.

  • Опора. В поле Опора нажмите кнопку Редактирование элемента конструкции, чтобы открыть свойства элемента. По умолчанию в конструкцию добавлена универсальная опора с настраиваемыми параметрами:

    • Длина опоры: высота опоры до кронштейна. В поле ниже дополнительно отображается высота верхней части опоры: она рассчитывается как длина опоры минус заглубление (если не указана длина закладной части фундамента) или минус длина закладной части фундамента.

    • Диаметр опоры: диаметр опоры в её нижней части.

    • Заглубление: высота подземной части опоры.

    • Марка ЗДФ: марка закладной детали фундамента, вносится вручную.

    • Длина ЗДФ: длина закладной детали фундамента, отсчитывается от нижней точки опоры.

    Чтобы выбрать типовую опору из библиотеки моделей, нажав кнопку в поле Элемент. Модели опор освещения располагаются в папке Инженерные сети > Воздушные кабельные сети и освещение > Опоры (ГОСТ, ТУ). Параметры типовых опор заблокированы от изменений.

  • Кронштейн. Нажмите кнопку Редактирование элемента конструкции в поле с названием кронштейна, чтобы открыть свойства элемента. При необходимости скорректируйте параметры кронштейна вручную или выберите подходящую модель из библиотеки, нажав кнопку в поле Элемент.

    Ниже рассмотрим подробнее параметры, настраиваемые при редактировании кронштейна.

    • Способ крепления кронштейна к объекту:

      • Обечайка: кронштейн крепится к опоре при помощи обечайки.

      • Фланец: кронштейн крепится к опоре при помощи фланца.

      • Приставной:кронштейн крепится к опоре с помощью хомутов.

      • Настенный: крепится к поверхности с помощью болтов.

    • Параметры рожка:

      • Поворот: поворот рожка.

      • Наклон вверх: угол наклона рожка.

      • Высота: вертикальное расстояние от опоры до светильника.

      • Вылет: горизонтальное расстояние от опоры до светильника.

      Чтобы увеличить количество рожков на кронштейне, в поле Название нажмите кнопку Добавить рожок. Настройте параметры добавленного рожка.

    • Выбор осветительного прибора. По умолчанию в конструкции не задан светильник. Чтобы его добавить, в поле Осветительный прибор выберите марку осветительного прибора.

      В системе поддержана пополняемая библиотека осветительных приборов. Чтобы открыть библиотеку, выберите в выпадающем списке поля Осветительный прибор пункт Редактор библиотеки.

      Чтобы создать новый раздел с объектами в библиотеке, нажмите кнопку  Добавить источник данных, в появившемся диалоговом окне введите название источника и нажмите кнопку OK.

      Новый источник появляется в списке, и в него можно добавлять новые группы объектов. Для этого нажмите кнопку  Добавить группу объектов, в появившемся диалоговом окне введите название группы и нажмите кнопку OK.

      Внутри группы можно создавать новые объекты. Для этого используйте кнопку  Добавить объект. Объект добавляется в список, при нажатии на плюс слева от его названия разворачивается список параметров, которые можно редактировать.

      В библиотеке осветительных приборов, помимо ручного создания пользовательских объектов, есть возможность загрузить в группу описания объектов из файла фотограмметрических данных в формате IES. Для этого нажмите кнопку  Импортировать описание осветительного прибора из IES-файла — она располагается в строке с названием группы осветительных приборов. В диалоговом окне укажите файл и нажмите кнопку Открыть. Выбранный объект добавляется в список группы. Параметры загруженных таким образом объектов также можно редактировать. Для удаления элемента списка нажмите кнопку  Удалить в строке с названием элемента.

Замечание. Пользовательские светильники хранятся в отдельной папке. Чтобы обеспечить многопользовательскую работу с этими ресурсами, выберите расположение пользовательской библиотеки на сетевом ресурсе с общим доступом. Путь к библиотеке задаётся в настройках системы (вкладка Файл > Настройки > Сводная библиотека 3D-моделей > Пользовательская библиотека).

Положение проводов на опоре регулируется параметрами точек монтирования. При необходимости изменить высоту положения воздушного провода или глубину подземного провода перейдите в свойства точки монтирования. Для этого нажмите кнопку в поле с названием точки монтирования.

Опоры контактной сети

Для моделирования контактных сетей городского транспорта (для движения трамваев и троллейбусов) предусмотрены специальные виды опор. Они становятся доступны при выборе типа конструкции Опора контактной сети.

Кроме того, есть возможность совмещать кронштейны контактных сетей с другими типами конструкций, например, опорами освещения. Рассмотрим подробнее, как создать такую конструкцию и разместить на ней провода сетей разных типов.

  • Создайте сеть освещения.

  • Далее для настройки конструкции можно выбрать один из вариантов: выполнять настройку в свойствах шаблона сети или в свойствах конкретного узла. В чём отличие этих подходов:

    • Настройка в свойствах сети в разделе Основной шаблон > Конструкция узла. В этом случае вы сможете собрать необходимую конструкцию и затем сразу же использовать её при создании участков сети. Но изменения в конструкции отображаются только в окне свойств, получившуюся 3D-модель конструкции можно увидеть после добавления участка сети.

    • Настройка в свойствах выделенного узла в разделе Конструкция узла. Чтобы редактирование конструкции было более наглядным, можно создать участок сети, выделить узел на плане и сфокусироваться на нём в окне 3D-вида. В этом случае все изменения в конструкции отражаются в окне 3D-вида, однако применяются только к выделенному узлу или сегменту. Итоговую конструкцию необходимо дополнительно применить к другим узлам и сегментам сети.

Сам принцип настройки одинаковый в обоих случаях:

  • В разделе Конструкция узла выберите тип конструкции Опора освещения.

  • В поле Опора в структуре конструкции нажмите кнопку Добавление (выше) элемента конструкции. В выпадающем списке элементов выберите пункт Выбрать из библиотеки.

    В библиотеке 3D-моделей перейдите в раздел Базовая библиотека > Инженерные сети > Воздушные кабельные сети и освещение > Опоры контактных сетей > Кронштейны для контактных сетей. Выберите кронштейн и нажмите ОК. Для примера используем троллейбусный кронштейн.

  • Троллейбусный кронштейн добавляется в конструкцию и устанавливается между опорой и кронштейном светильника. Чтобы настроить его корректное расположение на опоре, в разделе свойств Конструкция узла в поле Троллейбусный кронштейн КТП-4 нажмите кнопку Редактирование элемента конструкции.

    • В открывшемся окне включите опцию Вспомогательный элемент, чтобы наличие кронштейна не влияло на высоту расположения кронштейна светильника.

    • Укажите высоту расположения троллейбусного кронштейна в строке Смещение, в третьем поле.

  • Сохраните конструкцию в шаблон, чтобы иметь в дальнейшем к ней быстрый доступ: в поле Модель введите название опоры и нажмите кнопку Сохранить.

  • После добавления в конструкцию троллейбусного кронштейна в конструкции изменяется количество точек монтирования: добавляются базовые точки для крепления троллейбусных проводов. Эти точки пригодятся в дальнейшем для настройки проводов контактной сети. А чтобы по появившимся точкам монтирования не проходили провода освещения, в разделе Конструкция сегмента > Количество линий в настройках шаблона или выделенного сегмента измените точки монтирования проводов. В полях Узел 1 и Узел 2 замените вариант Троллейбус линия A на Подземное заложение или СИП.

  • Далее, если вы работали в настройках шаблона сети, создайте на плане участок сети освещения — он строится по настройкам шаблона. Если вы работали с одним узлом, выделите все остальные узлы сети и в разделе Конструкция узла в поле Модель выберите сохранённую конструкцию; затем выделите все сегменты и примените к ним настройки размещения провода освещения на опоре.

  • Создайте контактную сеть. В настройках шаблона контактной сети выберите в поле Тип конструкции вариант Опора освещения, в поле Модель — название сохранённой модели.

    В разделе Конструкция сегмента укажите Количество линий: 2, настройте узлы — Троллейбус линия A и Троллейбус линия B.

  • Создайте участок контактной сети, выбрав режим По опорным точкам. В свойствах режима выберите в разделе Создание новых узлов вариант Только по имеющимся узлам. Отметьте на плане узлы сети освещения, по которым должны проходить провода контактной сети. Провода автоматически размещаются на троллейбусных кронштейнах.

Конструкции в узловых точках

Типы Подземная узловая точка и Надземная узловая точка не имеют таких специфических параметров, как колодцы или опоры. Используются они, как правило, для обозначения углов поворота при изменении направления инженерной сети.

Если отметка узла должна располагаться под поверхностью привязки, выберите тип конструкции Подземная узловая точка и в окне редактирования элемента конструкции Заложение укажите расстояние от поверхности до нижней точки коммуникации в поле Габариты Z.

Чтобы разместить узел над поверхностью, выберите тип конструкции Надземная узловая точка. Перейдите в окно редактирования элемента Возвышение, чтобы скорректировать высоту расположения узла. За высоту расположения отвечает значение в поле Габариты Z.

Чтобы разместить над узловой точкой столбик для обозначения подземных коммуникаций, в поле Тип конструкции выберите вариант Опознавательный столбик.

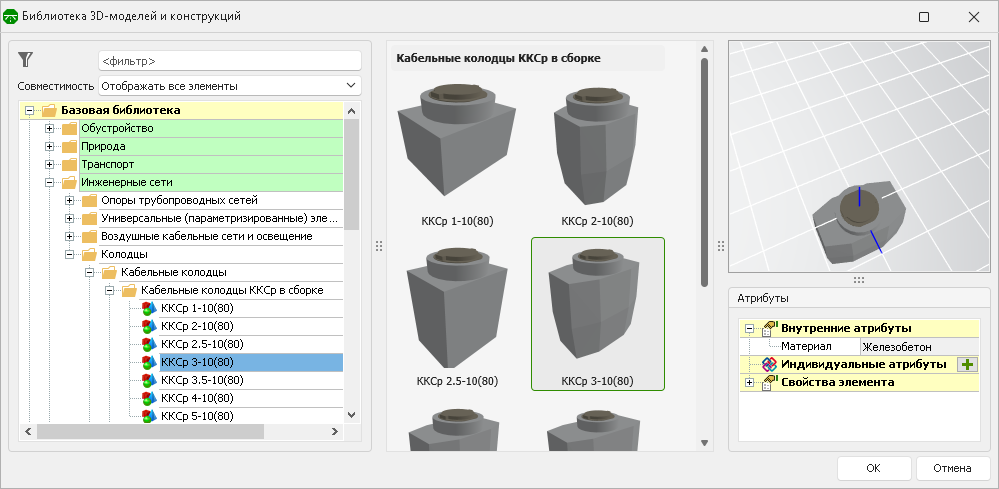

Библиотека 3D-объектов и конструкций

В данной библиотеке собраны различные 3D-объекты и сборные конструкции инженерных сетей, которые используются в системе. В контексте работы с инженерными сетями библиотека удобна тем, что для всех объектов, доступных в ней, представлен их 3D-вид и для многих из них можно добавлять пользовательские атрибуты.

Напомним, открыть библиотеку можно из параметров выделенного узла или сегмента, нажав кнопку Добавление элемента конструкции > Выбрать из библиотеки...

При открытии библиотеки в ней отображаются только те объекты, которые совместимы с выделенным элементом конструкции. Чтобы включить в конструкцию другие элементы, в окне библиотеки в поле Совместимость выберите Отображать все элементы.

В левой части окна представлен список 3D-моделей. Элементы в нём разделены по тематическим группам: в отдельные папки собраны кабельные колодцы, элементы железобетонных колодцев и пр.

Выделите необходимый элемент в списке. 3D-модель выделенного элемента отображается в правой части окна. Ниже представлены его атрибуты. Если в структуре выделен не конкретный объект, а папка, в центральной части окна представляется её содержимое. Выбрать необходимый объект можно и в этом разделе.

Обратите внимание, в библиотеке собраны 3D-объекты, представленные разными типами файлов. Если модель формируется из OBJ-файла, в разделе Атрибуты отображаются внутренние атрибуты объекта, прописанные в файле описания OBJ-объекта. Кроме того, для таких моделей можно добавлять индивидуальные атрибуты. Подробности о типах индивидуальных атрибутов описаны в разделе Пользовательские атрибуты объектов.

Нажмите ОК, чтобы добавить выделенный элемент в конструкцию.

Конструкции сегментов

Сегменты инженерных сетей обладают специфичными параметрами. Чтобы их увидеть и при необходимости скорректировать, выделите на плане сегмент или несколько сегментов одной сети. Ниже рассмотрены особенности редактирования сегментов трубопроводов и кабельных сетей.

Сегменты трубопроводных сетей

В разделе Конструкция сегмента установлен тип конструкции Труба. Чтобы изменить внутренний и внешний диаметры трубы, перейдите в окно редактирования элемента конструкции. Чтобы сохранить трубу для дальнейшего использования в других инженерных сетях, в поле Модель введите название модели трубы и нажмите кнопку Сохранить.

Дополнительная информация о сегменте и узлах, которые он соединяет, доступна в разделе Параметры выделенного сегмента. Чтобы скорректировать положение сегмента трубопровода, измените конструкции узлов, которые он соединяет, или воспользуйтесь инструментами редактирования профиля инженерной сети.

Совет. Чтобы задать конструкцию сегмента из нескольких труб, рекомендуем предварительно настроить соответствующий шаблон — это позволит системе автоматически скорректировать расстояния между трубами на поворотах. Пример оформления такого шаблона см. в разделе Создание сети и настройка шаблонов оформления.

Сегменты кабельных сетей

В разделе Конструкция сегмента можно изменить диаметр кабелей.

Для сегментов кабельных сетей в окне свойств доступны параметры, задающие провис проводов. Они появляются при включении опции Провис проводов.

В поле Измерение провиса выберите способ расчёта провиса: величина провиса может быть задана высотой от земли (Высота от земли), Z-отметкой (Z-отметка) или измеряться в метрах от изначального положения провода без провиса (Стрела провеса). В поле Величина задайте величину провиса.

Положение измеренной точки провиса можно указать на плане. Для этого укажите положение точки провиса в соответствующем поле или прямо на сегменте, используя кнопку .

ЗАМЕЧАНИЕ. Параметры провиса учитываются при отображении инженерной сети в сечениях и 3D-виде.

Для кабельных линий можно настроить расположение и количество проводов.

В поле Количество линий введите необходимое количество проводов в выделенном сегменте. Количество линий ограничено количеством изоляторов на опорах, которые соединяет выбранный сегмент.

Каждому проводу соответствует отдельная строка. В полях Узел 1 и Узел 2 указывается, к каким изоляторам крепится провод. При необходимости изменить крепление провода на опоре выберите подходящий изолятор в соответствующем поле. Трос грозозащиты по умолчанию располагается на изоляторах G.

Добавление проводов к опорам кабельной сети

Количество проводов в сегменте кабельной сети зависит от количества точек монтирования на опорах, через которые проходит сегмент. Чтобы добавить к опорам новые точки и «прокинуть» по ним дополнительные провода, предлагается следующая последовательность действий. Рассмотрим на примере опор освещения.

  • Добавление дополнительных точек монтирования. В шаблоне инженерной сети в разделе Конструкция узла раскройте подраздел Точки монтирования. Здесь представлены все точки монтирования, предусмотренные в выбранной модели опоры. Чтобы получить возможность провести по опоре ещё один провод, нажмите кнопку Добавить в поле Дополнительные точки.

    В появившемся диалоговом окне задайте параметры создаваемой точки монтирования.

    • Тип точки подключения. Для корректного соединения различных типов объектов между собой предусмотрены специальные типы точек подключения. Для кабельных сетей рекомендуется выбирать вариант Подключение кабеля или Подключение произвольной коммуникации. Обратите внимание, если выбран неподходящий тип точки подключения, созданную точку монтирования использовать не получится.

    • Код точки. В этом поле введите короткий уникальный идентификатор точки монтирования. Это значение используется при настройке расположения проводов на опоре.

    • Название точки. Введите название точки монтирования, которое отображается в свойствах узлов и сегментов инженерной сети.

    • Смещение точки монтирования. Укажите положение точки монтирования. Для расположения на опоре достаточно ввести только высоту расположения — смещение по Z.

      Смещение по X и Y используется, например, при размещении труб и кабельных линий в сложных распределительных узлах. Для кабелей в качестве точки монтирования используется центр кабеля.

Совет. Конструкцию опоры вместе с настроенными точками монтирования можно сохранить в шаблон для дальнейшего использования в других инженерных сетях. Напомним, для этого в поле Модель необходимо ввести название конструкции и затем нажать кнопку Сохранить.
  • Размещение проводов на точках монтирования. После того как точки монтирования настроены, по ним могут проходить провода этой же или другой кабельной сети. В разделе настроек Конструкция сегмента в поле Количество линий укажите необходимое количество проводов. В полях Узел 1 и Узел 2 выберите точки монтирования, на которых должны располагаться провода.

Другой пример — добавление проводов на опоры ЛЭП. В этом случае можно создать дополнительные точки монтирования, как описано выше, или добавить к конструкции опоры изоляторы для размещения проводов (изоляторы имеют встроенные точки монтирования). Рассмотрим подробнее второй вариант, для примера добавим два дополнительных изолятора к опоре П10-7ДБ.

  • Создайте сеть — линию электропередачи. Выберите класс напряжения 6 кВ, тип конструкции — Опора ЛЭП, модель опоры — П10-7ДБ.

  • В разделе Конструкция узла в поле Промежуточная опора П10-7ДБ нажмите кнопку Добавление (выше) элемента конструкции и в выпадающем списке совместимых элементов выберите вариант Изолятор «крюк». Повторите это действие, чтобы добавить в конструкцию два дополнительных изолятора.

  • Настройте положение каждого изолятора на опоре. Откройте окно со свойствами элемента, нажав кнопку Редактирование элемента конструкции.

    • В открывшемся окне включите опцию Вспомогательный элемент.

    • Укажите высоту расположения изолятора в строке Смещение, в третьем поле.

    • При необходимости повернуть изолятор введите значение в поле Поворот (ось Z).

    • Если в конструкцию добавляется несколько одинаковых изоляторов, как в нашем примере, необходимо дополнительно указать в свойствах каждого изолятора префикс точки монтирования.

      Модель изолятора уже содержит в себе точку монтирования для крепления провода. Но так как в конструкцию добавляются две одинаковые модели изоляторов, по умолчанию они имеют одинаковую точку монтирования. Чтобы на каждом добавленном изоляторе можно было разместить провод, в свойствах изоляторов в поле Префикс точек монтирования введите разные значения, например 1 и 2.

    После настройки параметров двух добавленных изоляторов в разделе Точки монтирования появляются соответствующие им точки крепления проводов.

  • Сохраните настроенную модель конструкции.

  • Перейдите к настройкам конструкции сегмента и увеличьте количество проводов в поле Количество линий. Убедитесь, что в полях ниже появились настроенные на предыдущем этапе точки монтирования.

Работа с футлярами

При работе с инженерными сетями предусмотрено добавление в модель защитных футляров.

Выделите сегмент трубопровода. В свойствах сегмента в строке Футляр нажмите кнопку Добавить. По умолчанию параметры футляра соответствуют настройкам шаблона футляров, заданным в свойствах инженерной сети. Положение и длина футляра рассчитываются автоматически.

При необходимости измените внутренний и внешний диаметр футляра в соответствующих полях. Чтобы изменить положение футляра в границах выделенного сегмента инженерной сети, задайте его длину или расстояние до узлов в свойствах футляра.

Скорректировать границы и местоположение футляра можно и на плане. С помощью центральной управляющей точки можно переместить футляр в границах сегмента, сохранив его длину. Перемещая крайние управляющие точки, можно увеличить или уменьшить длину футляра.

После добавления футляра в дереве проекта в составе инженерных сетей появляется новый объект — Футляры. В свойствах объекта настраивается цвет отображения футляров на плане.
