Создание сети и настройка шаблонов оформления

Создание инженерной сети

Инженерная сеть — это совокупность участков, узлов и ответвлений одного типа коммуникации. В рамках одной сети рекомендуется создавать объекты, например, с одним владельцем, одного напряжения или назначения. На плане инженерная сеть представляется в виде графа: любые два узла могут быть соединены между собой сегментом инженерной сети.

Для создания сети перейдите на вкладку Инженерные сети > Создание сети > Инженерная сеть. Из списка выберите необходимый тип сети: ливневая канализация, водопровод, сеть освещения или др.

В дереве проекта появляется соответствующая сеть. Обратите внимание, она пока не содержит объектов в своём составе. Перед добавлением в сеть участков коммуникации или отдельных узлов рекомендуем настроить общие параметры сети, которые будут влиять на построение, отображение на плане и конструкцию добавляемых объектов.

В общих свойствах сети указывается информация об объекте:

• Наименование. В этом поле отображается название инженерной сети.

• Обозначение. В этом поле можно изменить текст для подписи инженерной сети в сечениях, например указать буквенно-цифровое обозначение сети.

• Владелец. Здесь можно указать название организации, которой принадлежит инженерная сеть.

• Примечание. В этом поле можно ввести дополнительную информацию о сети.

• В качестве дополнительной информации в свойствах выводится количество узлов и количество сегментов сети. Нажмите кнопку Выделить, чтобы выделить одновременно все узлы или сегменты сети и, например, изменить их свойства.

Для объектов, которые будут созданы в составе инженерной сети, можно предварительно задать следующие параметры:

• Проектный статус. Статус создаваемых объектов сети: проектируемые, существующие, к демонтажу.

• Поверхность привязки. В этом поле указывается поверхность, по которой присваивается Z-отметка для создаваемых узлов инженерной сети.

В отдельную группу настроек в свойствах сети вынесены общие параметры отображения объектов сети на плане:

• Можно задать цвет объектов сети в зависимости от их состояния: существующие, проектируемые, демонтируемые.

• Видимость подписей узлов и сегментов на плане определяется опцией Отображать подписи. Подробную информацию о настройке подписей узлов и сегментов см. в разделе Оформление узлов и сегментов на плане.

  Шрифт и размер текста подписей можно настроить в разделе Стиль текста.

При наличии в проекте более одной инженерной сети важно помнить, что одна из них является активной. Её название выделяется в дереве проекта жирным шрифтом. Активная инженерная сеть — это та сеть, с которой в данный момент ведётся работа. Чтобы сделать инженерную сеть активной, щёлкните мышью на её названии в дереве проекта или выделите один из узлов или сегментов сети на плане.

Настройка шаблонов узлов и сегментов

Шаблон представляет собой набор параметров, влияющих на отображение создаваемых элементов сети на плане и определяющих их конструкцию. В шаблоне можно настроить формат именования подписей инженерной сети, условные обозначения узлов и сегментов, а также выбрать модели колодцев, трубопроводов, опор и проводов. Настроенные в свойствах сети шаблоны могут использоваться в дальнейшем при создании участков сети, узлов, сегментов и ответвлений.

Для сети реализовано два шаблона: основной и дополнительный. Основной шаблон предназначен для главных (магистральных) участков сети. Дополнительный удобно использовать для оформления ответвлений от основной магистрали. Шаблоны содержат одинаковые параметры, рассмотрим их более подробно на примере основного шаблона.

• Начать с номера узла. В этом поле указывается порядковый номер следующего узла сети. Автоматически изменяется при добавлении новых участков или узлов в сеть. Узлы, использующие основной и дополнительный шаблон, нумеруются независимо друг от друга.

• Наименование узла. Для формирования наименования узла могут использоваться текстовые символы и специальные теги. Тег — это значение, связанное с одним из параметров сети, заключается в фигурные скобки. В наименование узла на плане вместо самого тега подставляется рассчитанное для него значение.

  Нажмите кнопку Настроить, чтобы открыть диалоговое окно формирования имени узла.

• Тег {#} означает порядковый номер узлов основной магистрали.

• Тег {#+} — это порядковый номер узлов ответвлений (узлов с дополнительным шаблоном).

• Тег {N1} — подпись первого узла ответвления. Позволяет включить в подпись название узла, от которого строится ответвление или участок сети.

Чтобы добавить в шаблон наименования один из тегов, введите его вручную с клавиатуры или нажмите кнопку Добавить тег в шаблон. Помимо тегов, в подпись может быть добавлен любой текст.

Например, формат имени {N1}/{#+} позволяет включить в наименование номер того узла на основной магистрали, от которого отходит ответвление, и через слеш — номер узла ответвления по дополнительному шаблону.

Также на уровне шаблона можно настроить расстояние между узлами. Эта настройка действует при создании новых участков инженерной сети.

Далее в шаблоне представлены параметры конструкции узлов.

• Стиль узла. В этом поле выбирается условный знак, которым узел коммуникации отображается на плане.

• Тип конструкции. Модели колодцев и опор сгруппированы по типам. В зависимости от типа доступны для выбора готовые 3D-модели объектов или настраиваемые параметры конструкции. Заданные вручную конструкции можно сохранить для повторного использования. Более подробное описание настроек конструкции узлов см. в разделе Конструкции узлов и сегментов.

• Для настройки расположения кабелей и труб в узле инженерной сети предназначены точки монтирования. С помощью точки монтирования обозначается место соединения сегмента с узлом инженерной сети.

В отдельную группу собраны параметры сегментов.

• Стиль линии. В этом поле выбирается условный знак, которым отображаются на плане сегменты коммуникации.

• Тип конструкции. Параметры кабелей или труб, см. подробное описание в разделе Конструкции узлов и сегментов.

• В поле Количество труб/Количество линий укажите, сколько труб или кабелей должно быть в сегменте. В полях ниже задайте точки монтирования, которые должны быть соединены трубой или кабелем.

Настройка шаблона футляров

Для сегментов инженерной сети можно добавлять футляры (защитные оболочки). При добавлении футляра к сегменту по умолчанию используются настройки, заданные в шаблоне футляра:

• Стиль линии. Условный знак для обозначения футляра на плане.

• Тип конструкции. В зависимости от типа конструкции можно выбрать одну из предустановленных моделей футляра или задать футляр с произвольными параметрами.

Шаблон для двухтрубной сети

При моделировании инженерной сети, состоящей из нескольких проложенных параллельно кабелей или труб, рекомендуется на уровне шаблона задавать точки монтирования в конструкции узлов и количество элементов в свойствах сегмента. Это позволяет системе корректно соединить сегменты, расположенные под углом, при поворотах коммуникации.

Рассмотрим настройки для решения этой задачи на примере шаблона подземной двухтрубной тепловой сети с футлярами.

Настройка точек монтирования в узлах сети

• Чтобы обеспечить подземное расположение труб, в шаблоне инженерной сети в разделе Конструкция узла выберите в поле Тип конструкции вариант Подземная узловая точка.

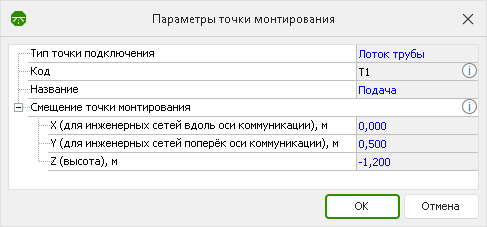

• Раскройте подраздел Точки монтирования. Здесь представлены базовые точки монтирования, предусмотренные в выбранной конструкции узла. Нажмите кнопку Добавить в поле Дополнительные точки. В появившемся диалоговом окне задайте параметры создаваемой точки монтирования.

• Тип точки подключения. Для корректного соединения различных типов объектов между собой предусмотрены специальные типы точек подключения. Для подключения трубы к узлу инженерной сети рекомендуется выбирать вариант Лоток трубы или Подключение произвольной коммуникации.

  Замечание. Обратите внимание, если выбран неподходящий тип точки подключения, созданную точку монтирования не получится использовать для подключения сегмента.

• Код точки. В этом поле введите короткий уникальный идентификатор точки монтирования, например Т1. Это значение используется при настройке расположения элементов в узле.

• Название точки. Введите название точки монтирования, которое отображается в свойствах узлов и сегментов инженерной сети: например, Подача для подающей трубы.

• Смещение точки монтирования. Укажите положение точки монтирования в полях X, Y, Z. При помощи этих значений рассчитывается положение лотка трубы (или центра кабеля) относительно точки привязки узла инженерной сети. Для смещения по высоте используется значение в поле Z, для смещения влево или вправо — значение в поле Y.

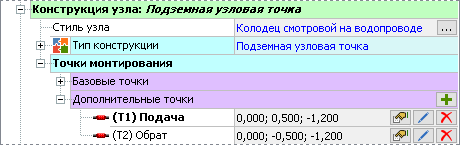

• Добавьте описанным выше способом необходимое количество точек монтирования. Чтобы замоделировать подающую и обратную трубу при помощи одного сегмента, задайте две точки монтирования. Название и положение пользовательских точек монтирования отображаются в группе Дополнительные точки.

Базовая точка монтирования всегда присутствует в параметрах конструкции: её нельзя удалить, но можно не использовать при настройке подключения сегментов.

Замечание. Для каждого типа конструкции точки монтирования задаются индивидуально. Для последующего использования конструкцию узла вместе с настроенными точками монтирования можно сохранить в качестве шаблона. Для этого в поле Модель необходимо ввести название конструкции и затем нажать кнопку Сохранить.

Назначение сегментам точек монтирования

После того как точки монтирования в узлах настроены, необходимо задать количество труб в сегменте и точки подключения каждой трубы к узлу.

• Раскройте раздел Конструкция сегмента. В поле Количество труб укажите необходимое значение, в нашем примере — 2. Ниже задаются точки подключения к узлам для каждой трубы.

• В столбцах Узел 1 и Узел 2 выберите из выпадающего списка пользовательские точки монтирования: узел 1 используется для начального узла сегмента, узел 2 — для конечного. Для каждой трубы предназначена отдельная строка.

Настройка футляров для труб

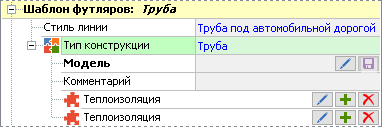

Чтобы на каждой трубе был отдельный футляр, задайте соответствующую конструкцию футляра в разделе Шаблон футляров. Конструкция должна состоять из двух элементов.

• Задайте необходимое количество футляров в конструкции: чтобы добавить второй футляр, нажмите кнопку Добавление элемента конструкции и выберите вариант Труба.

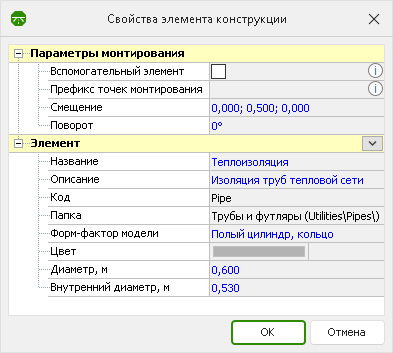

• Для каждого футляра задайте необходимое смещение и геометрические параметры. Для этого нажмите кнопку Редактирование элемента конструкции.

• В разделе Параметры монтирования задайте смещение. Для смещения по оси Y (поперёк оси коммуникации), которое необходимо задать в нашем примере, используется второе числовое поле.

• В полях Название и Описание введите текстовое описание для футляра.

• В поле Форм-фактор модели настраивается геометрическая форма футляра: например, полый цилиндр или параллелепипед.

• Цвет отображения футляра в 3D-виде можно выбрать в поле Цвет

  Замечание. По умолчанию при отображении элементов трубопроводов в 3D используется цвет сегментов в плане. Чтобы видеть цвет, заданный для модели, выключите опцию Использовать цвет сегмента в плане в свойствах объекта Инженерные сети.

• Укажите внутренний и внешний диаметр футляра в соответствующих полях.

• Нажмите ОК для подтверждения изменения параметров элемента.

Создание участка сети

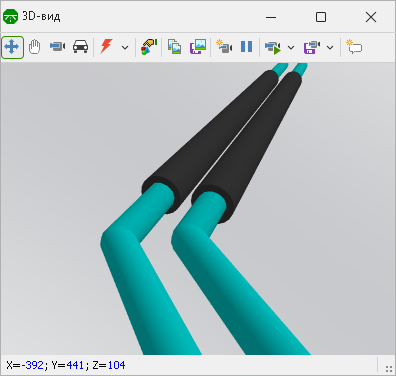

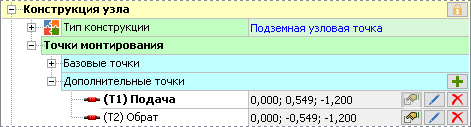

Cоздайте участок сети по настроенному шаблону. Расстояние между трубами на поворотах автоматически корректируется, чтобы сохранить параллельность элементов.

При необходимости добавьте футляр: выделите сегмент тепловой сети и нажмите кнопку Добавить в поле Футляр.
