Видимость на дороге

Расстояние видимости на автомобильной дороге является одним из базовых показателей безопасности дорожного движения. В системе предусмотрены инструменты для внесения информации о видимости в продольном профиле и в плане, а также для построения треугольников видимости для условий «пешеход – транспорт» и «транспорт – транспорт». В зависимости от исходных данных, сведения о видимости на дороге можно внести разными способами.

  1. Если для дороги информация о видимости в продольном профиле и плане есть в исходных данных (например, получена в результате диагностики дороги), то её можно добавить в проект при помощи табличного вида.

  2. Видимость в продольном профиле можно автоматически рассчитать, если исходных данных нет, но ось дороги нанесена на карту.

  3. При отсутствии данных участки необеспеченной видимости в плане можно создавать вручную по картографической подложке при помощи специального инструмента.

Исходные данные в электронном виде

Если данные о видимости на дороге представлены в текстовом файле, их можно импортировать в проект, используя табличный вид.

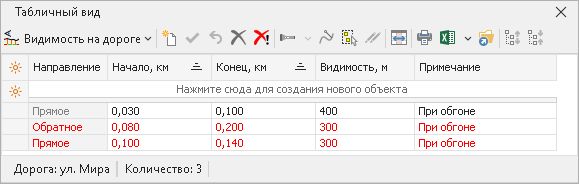

Загрузим данные об участках необеспеченной видимости на дороге «ул. Ключевская». Сделайте эту дорогу активной и откройте табличный вид, выбрав пункт  Видимость на дороге в выпадающем меню кнопки  Табличный вид на вкладке Вид.

На панели инструментов таблицы нажмите кнопку  Импорт табличных данных из текстового файла и в открывшемся окне укажите путь к файлу с данными о видимости. Он находится в папке IndorTrafficPlanProjects и называется Участки необеспеченной видимости.txt. Далее, следуя указаниям мастера импорта, выберите формат представления данных в файле. На четвёртом шаге можно указать, какие значения нужно подставлять в поля, для которых нет информации в импортируемом файле. Импорт из текстового файла описан в разделе Импорт данных из текстовых файлов.

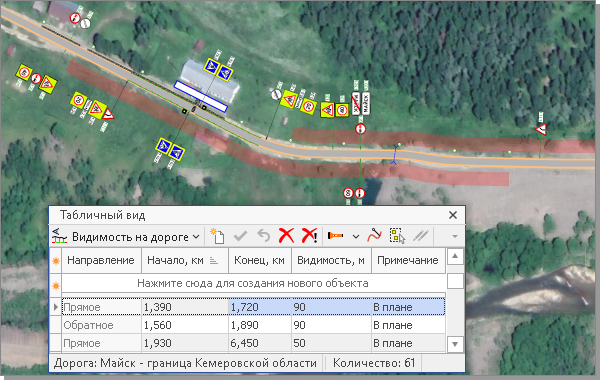

Загруженные в проект данные отображаются в табличном виде и линейном графике.

Расчёт видимости в продольном профиле

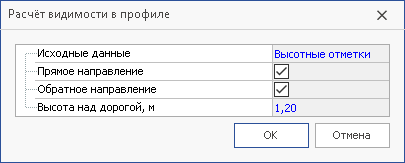

В системе IndorTrafficPlan реализован инструмент выявления участков с недостаточной видимостью в продольном профиле. Он применим к дорогам, для которых имеются данные о высотных отметках или элементах продольного профиля. Чтобы система автоматически рассчитала видимость по сформированному профилю, нажмите кнопку Операции >  Видимость на дороге > Видимость в продольном профиле и в открывшемся диалоговом окне задайте необходимые параметры.

После нажатия кнопки OK происходит вычисление видимости на дороге. Посмотреть результат вычисления можно в табличном виде и на линейном графике.

Интерактивное создание участков необеспеченной видимости в плане

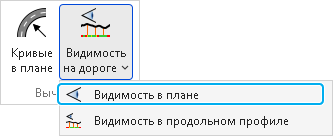

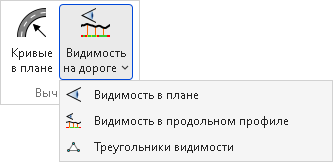

Для дорог, нанесённых на карту, участки ограниченной видимости в плане можно создавать в интерактивном режиме, используя данные с топографической подложки. На вкладке Операции в выпадающем меню кнопки Видимость на дороге выберите вариант Видимость в плане.

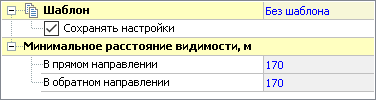

На дороге рядом с курсором появляется прямоугольник шириной 2 метра. Концы продольной оси прямоугольника привязаны к центрам крайних правых полос каждого из направлений. Длина прямоугольника равна минимально допустимому расстоянию видимости на дороге, задать его можно в инспекторе объектов в разделе Минимальное расстояние видимости отдельно для прямого и обратного направления.

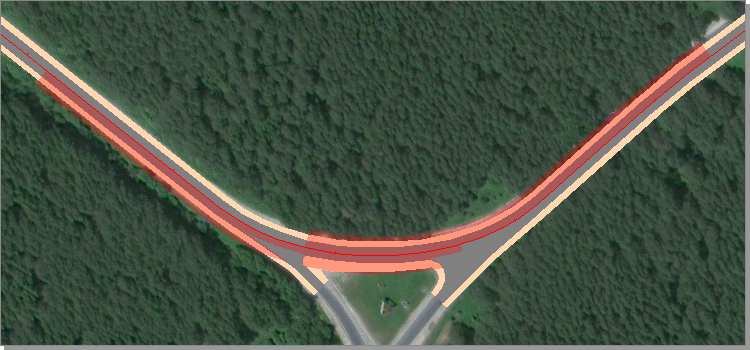

Для создания участков необеспеченной видимости на кривых в плане найдите место на дороге, где прямоугольник начинает пересекаться на карте с каким-либо объектом, щелчком мыши зафиксируйте точку входа на участок. Далее найдите точку выхода, где прямоугольник перестаёт пересекать объекты, перекрывающие видимость, зафиксируйте её вторым щелчком мыши. После этого система автоматически создаёт на дороге участки с ограниченной видимостью в прямом и обратном направлении в соответствии с указанными точками входа и выхода.

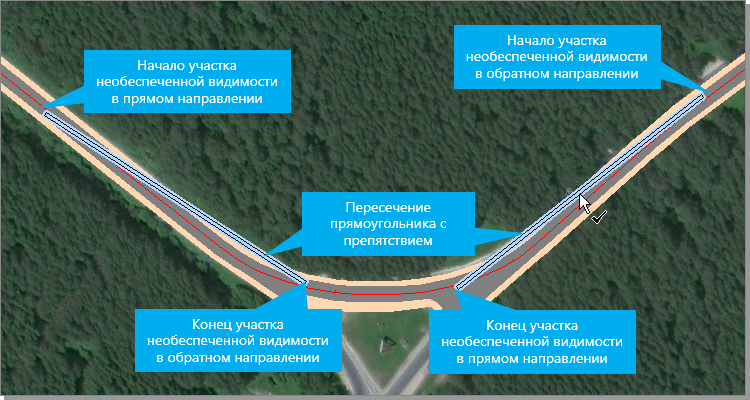

Начало первого прямоугольника соответствует началу участка необеспеченной видимости в прямом направлении, начиная с этой точки видимость на дороге в прямом направлении будет меньше допустимой. Конец прямоугольника соответствует концу участка необеспеченной видимости в обратном направлении. Начало второго прямоугольника соответствует концу участка необеспеченной видимости в прямом направлении, а конец прямоугольника – началу участка необеспеченной видимости в обратном направлении.

Треугольники видимости

Кроме видимости в плане и продольном профиле, на дорогах также важно учитывать боковую видимость на пешеходных переходах и видимость при выезде или пересечении перекрёстков. Для этого в IndorTrafficPlan есть инструмент, позволяющий на карте создавать треугольники видимости по СП 396.1325800.2018 и ГОСТу Р 58653–2019.

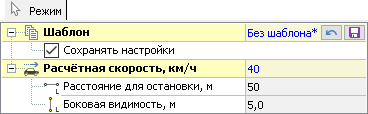

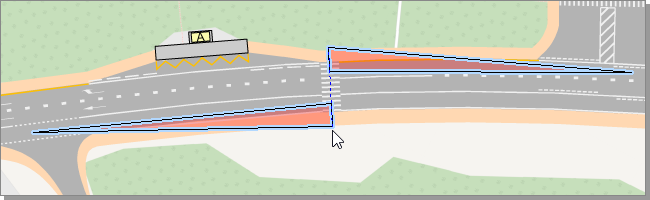

Чтобы проверить соблюдение минимального расстояния боковой видимости на пешеходном переходе, в выпадающем списке Операции > Видимость на дороге > Треугольники видимости выберите пункт Пешеход – транспорт. На дороге рядом с курсором отобразятся треугольники видимости для прямого и обратного направлений. В окне свойств укажите расчётную скорость автомобиля, система автоматически подберёт расстояние видимости согласно таблице 7.3 СП 396.1325800.2018.

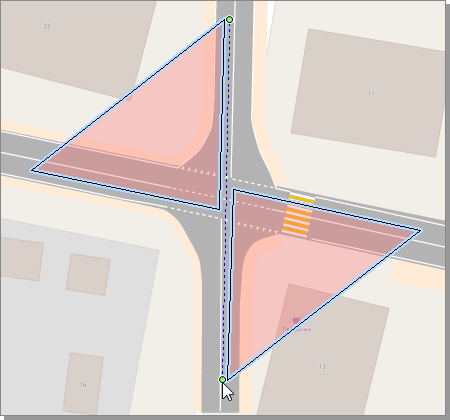

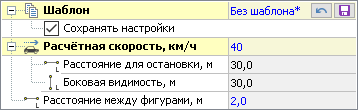

Создать треугольники видимости для условий «транспорт – транспорт» можно, выбрав пункт Операции > Видимость на дороге > Треугольники видимости > Транспорт – транспорт. Первым щелчком мыши фиксируется положение треугольников вдоль оси дороги, затем можно скорректировать угол построения треугольников, перемещая появившиеся управляющие точки с зажатой кнопкой мыши. В свойствах треугольников можно задать расстояние между ними, чтобы учесть ширину пересекаемой дороги, а также выбрать расчётную скорость на участке — от неё зависит длина рёбер треугольника.

Исходя из положения треугольников на дороге, можно оценивать видимость на участке и при необходимости назначать мероприятия для повышения безопасности движения. Чтобы выйти из режима построения треугольников, нажмите клавишу Esc. Если треугольники нужно оставить на схеме, зафиксируйте их щелчком мыши.

Данный инструмент служит только для визуального ориентирования и не создаёт на дороге участки необеспеченной видимости.

Участки необеспеченной видимости

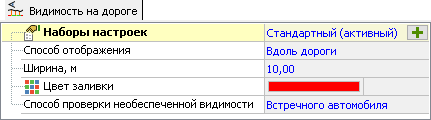

В проект можно внести данные о видимости на всей дороге или данные только об участках необеспеченной видимости. Если данные вносятся по всей дороге, то в свойствах слоя Видимость на дороге в поле Способ проверки необеспеченной видимости нужно выбрать тип видимости, для которой выполняется проверка на минимальное расстояние.

Участки необеспеченной видимости отображаются на дороге в виде полупрозрачных полос, задать настройки отображения участков можно в свойствах слоя.

  • В выпадающем списке Способ отображения выберите, каким образом нужно отображать участки на схеме: над проезжей частью, вдоль дороги или вдоль оси.

  • Если участки отображаются вдоль дороги или вдоль оси, то можно указать ширину полос заливки в поле Ширина.

  • В поле Цвет заливки выберите цвет отрисовки участков необеспеченной видимости.

Чтобы скрыть участки необеспеченной видимости на схеме, отключите видимость слоя, сняв флаг рядом с ним в окне Слои.
