Горизонтальная планировка

В составе площадки можно выделить участки различного назначения, например газоны, тротуары, велосипедные дорожки. Обозначить их на плане можно при помощи специальных инструментов: участков и дорожек.

Участки площадки

Участки создаются в составе активной площадки. Для создания участка перейдите на вкладку Площадка > Горизонтальная планировка > Создать участок.

Щелчками мыши на плане задайте контур участка. Участок автоматически ограничивается контуром площадки.

Редактирование контура участка

Геометрия контура участка редактируется теми же средствами, что и геометрия контура площадки: при помощи управляющих точек на плане и в свойствах участка (раздел Геометрия > Точки контура). Подробности описаны в разделе Создание площадки.

Чтобы удалить участок, выделите его на плане и в контекстом меню выберите пункт Удалить объект или нажмите клавишу Delete.

Свойства участка

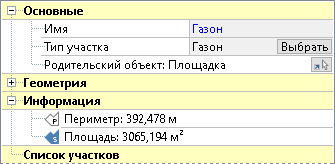

Выделите участок на плане, чтобы увидеть его свойства. В разделе Основные доступны для настройки следующие параметры участка:

  • Имя. Рекомендуется задавать имя участка, чтобы проще ориентироваться в многообразии участков, заданных в составе площадки. Также это поможет быстрее найти нужный участок в списке, расположенном в свойствах площадки.

  • Тип участка определяет его отображение на плане и в 3D-виде. На выбор доступны типы участков, заданные в библиотеке типов участков площадных объектов.

  • В поле Родительский объект отображается название участка или площадки, в составе которой построен выделенный участок.

В разделе Информация можно увидеть периметр и площадь участка.

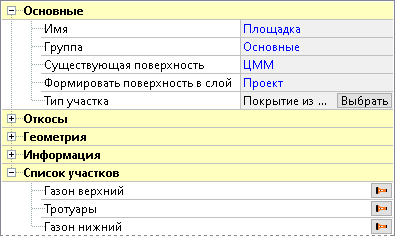

После того как настройка параметров участка закончена, снимите выделение с участка, нажав клавишу Esc или щёлкнув мышкой за пределами участка. Чтобы вернуться к настройкам участка, сделайте его активным: предварительно включите режим выделения объектов (Esc) и затем выделите участок щелчком мыши по контуру. Кроме того, список участков доступен в свойствах площадки: чтобы сделать участок активным, можно щёлкнуть мышью на названии участка в этом списке.

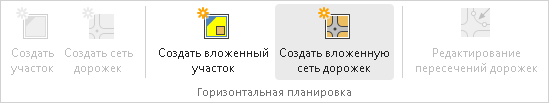

Замечание. В состав каждого участка можно добавлять вложенные участки и сети дорожек. Для этого выделите на плане участок площадки и создайте необходимый объект при помощи кнопок Создать вложенный участок и Создать вложенную сеть дорожек.
Работа с вложенными участками и дорожками ведётся так же, как и с обычными участками и дорожками в составе площадки.

Участок повторяет поверхность площадки, но имеет несколько особенностей вертикальной планировки. Подробности о редактировании поверхности участков см. в разделе Вертикальная планировка.

Сеть дорожек

Дорожка — это особый вид участков площадки. В отличие от участка, для которого на плане задаётся контур, для дорожки на плане указывается ось, а остальные параметры настраиваются в свойствах (высотные отметки, поперечные уклоны, ширины и пр.). Кроме того, дорожки существуют в составе сети — это позволяет замоделировать пересечения между несколькими дорожками.

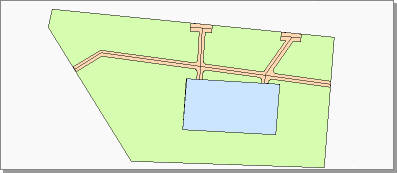

Сеть дорожек представляет собой одну или несколько взаимосвязанных дорожек с одинаковым покрытием. Создавать дорожки в рамках одной сети рекомендуется, если дорожки пересекаются и имеют одинаковое покрытие, как на рисунке ниже.

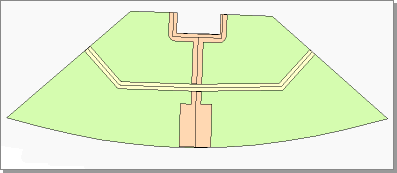

Создавать разные сети дорожек лучше в том случае, когда объекты имеют разное покрытие (следовательно, должны иметь разное обозначение на плане и разные конструкции дорожной одежды), как на рисунке ниже, или когда дорожки не пересекаются между собой.

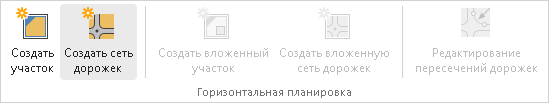

Чтобы создать сеть дорожек, перейдите на вкладку Площадка > Горизонтальная планировка > Создать сеть дорожек.

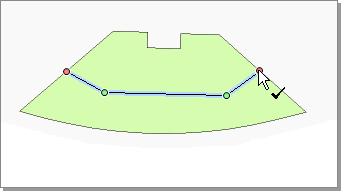

На плане щелчками мыши отметьте узловые точки оси первой дорожки сети. Завершите построение двойным щелчком мыши.

Сеть дорожек может быть создана также в составе участка площадки. Для этого предварительно выделите необходимый участок и затем включите режим Площадка > Горизонтальная планировка > Создать вложенную сеть дорожек.

Замечание. Ось дорожки должна располагаться в границах площадки (или участка площадки — для вложенных дорожек). Если точки оси выходят за контур площадки или участка, в составе которого располагается дорожка, дорожка не строится.

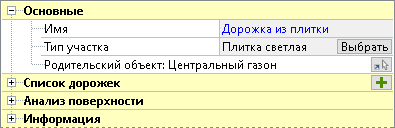

После завершения построения оси дорожки в составе площадки создаётся объект Сеть дорожек, а в окне свойств отображаются его параметры. В разделе Основные доступны для настройки следующие параметры сети дорожек:

  • Имя. Рекомендуется задавать имя сети, чтобы проще ориентироваться в списке участков, заданных в составе площадки.

  • Тип участка определяет отображение сети дорожек на плане и в 3D-виде. На выбор доступны типы участков, заданные в библиотеке типов участков площадных объектов.

  • В поле Родительский объект отображается название участка или площадки, в составе которой построена сеть дорожек.

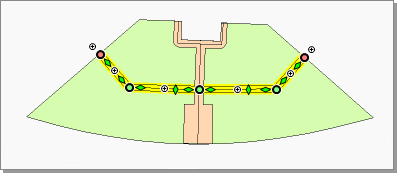

Геометрия оси дорожки редактируется на плане при помощи узловых и управляющих точек.

  • При помощи красных узловых точек можно изменить положение начала/конца дорожки.

  • Перемещая зелёные узловые точки, можно изменять положение промежуточных точек в геометрии оси дорожки.

  • Добавить узел к оси дорожки можно при помощи управляющей точки со знаком «плюс» ().

  • Чтобы удалить узел, выделите его на плане — соответствующая точка подсвечивается в окне свойств в разделе Список дорожек > Дорожка > Ось. Нажмите в этом поле кнопку Удалить.

Помимо оси, на плане отображаются кромки дорожки.

  • Положение кромок определяется значениями в поле Ширина слева и Ширина справа в разделе Поперечное сечение в свойствах дорожки.

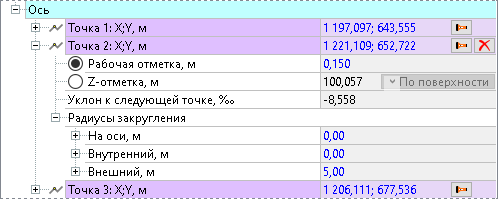

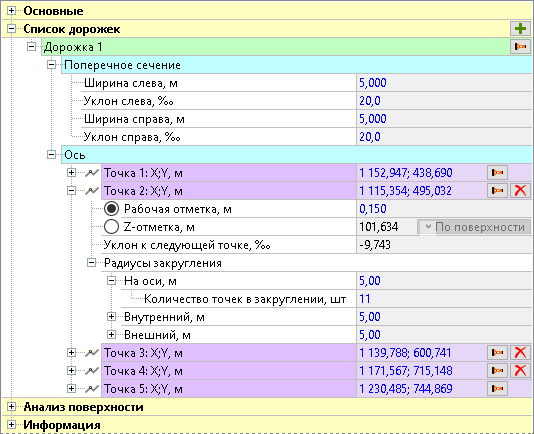

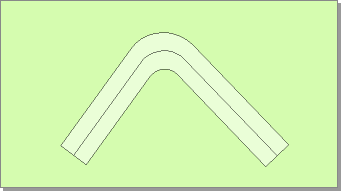

  • В узловые точки дорожки могут быть вписаны радиусы закругления. Выделите точку на плане и в свойствах дорожки перейдите в раздел Ось. Выделенная на плане точка подсвечивается в списке (отображается более бледным цветом). Раскройте свойства точки и раздел Радиусы закругления внутри. Задайте значения радиуса на оси, внутреннего и внешнего радиусов.

    Чтобы закругление было более плавным, увеличьте значение в поле Количество точек в закруглении.

Совет. При установке одинаковых внутреннего и внешнего радиусов ширина дорожки слева и справа от оси на поворотах изменяется. Для сохранения ширины дорожки внутренний радиус должен быть меньше радиуса на оси, внешний — больше радиуса на оси.

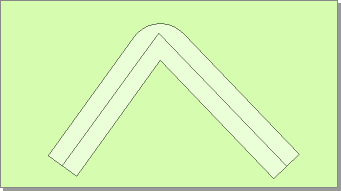

Для воспроизведения более сложной геометрии дорожки можно задать только внутренний или только внешний радиус.

Подробности о настройке поверхности дорожек (продольного и поперечных уклонов) см. в разделе Вертикальная планировка.

Добавление дорожки в состав сети

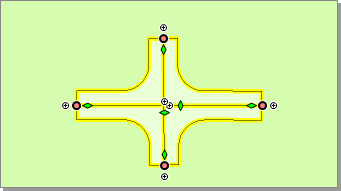

Чтобы добавить дорожку в сеть, выделите сеть дорожек на плане и в окне свойств в поле Список дорожек нажмите кнопку . Проведите на плане ось дорожки.

Важно! Дорожки в составе одной сети должны пересекаться. Если новая дорожка не пересекает уже добавленную в сеть, она не может полноценно построиться: на плане отображается только ось, а в свойствах появляется предупреждение.

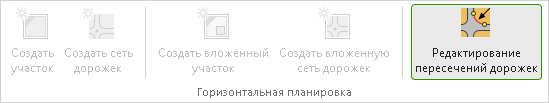

Дорожки одной сети имеют пересечения. Чтобы настроить радиусы пересечений, выделите сеть дорожек на плане и включите режим Площадка > Горизонтальная планировка > Редактирование пересечений дорожек.

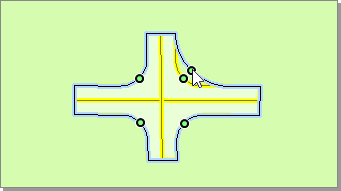

В этом режиме на плане становятся доступны управляющие точки в местах пересечений дорожек:

  • Можно изменять радиус, перемещая управляющую точку. Значение радиуса при этом подписывается рядом с курсором.

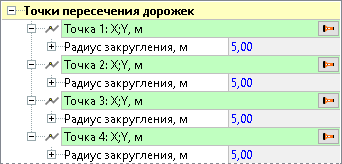

  • Чтобы ввести точное значение радиуса, выделите управляющую точку на плане — она подсвечивается в окне свойств. Укажите нужное значение в поле Радиус закругления. Чтобы сделать радиус более плавным, увеличьте значение в поле Количество точек в закруглении, которое располагается ниже.

Чтобы выйти из режима редактирования пересечений, нажмите Esc.

Замечание. Если дорожки находятся в разных сетях, пересечения между ними не строятся.

Библиотека типов участков

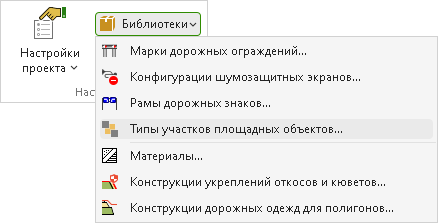

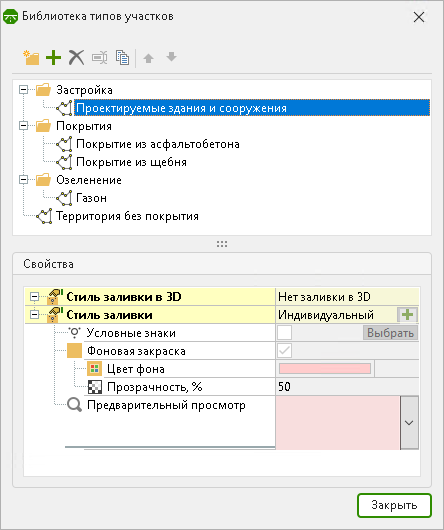

Отображение поверхности площадки, участков и дорожек зависит от выбранного типа. Типы участков задаются в отдельной библиотеке, открыть которую можно с вкладки Проект > Настройки > Библиотеки > Типы участков площадных объектов.

Типы участков в библиотеке структурированы по папкам. Типы участков, заданные в системе по умолчанию, заблокированы от изменений. Вы можете создать собственные типы участков и настроить их необходимым образом.

  • Чтобы добавить в библиотеку новую папку, нажмите кнопку Создать папку на панели инструментов.

  • Чтобы добавить новый тип участка, выделите папку, в составе которой нужно создать участок, а затем нажмите кнопку на панели инструментов библиотеки.

  • Чтобы переименовать тип участка или папку с типами, выделите объект в списке и нажмите кнопку Переименовать или клавишу F2.

  • Удалить тип участка можно с помощью кнопки Удалить на панели инструментов.

  • Чтобы изменить порядок расположения объектов в библиотеке, используйте кнопки Переместить выше и Переместить ниже. Также можно перетащить объект в нужное положение, зажав его клавишей мыши. Перемещать типы участков можно только в составе папки.

Для каждого типа участка настраивается способ отображения на плане и в 3D-виде.

  • В разделе Стиль заливки в 3D выберите способ заливки: определённым цветом, заданной текстурой или топографическим знаком.

  • В разделе Стиль заливки настраивается способ отображения на плане:

    • Чтобы задать штриховку участка, включите опцию Условные знаки и выберите подходящую штриховку из списка.

    • Включите опцию Фоновая закраска, чтобы задать цвет отображения участка на плане. Дополнительно можно настроить прозрачность заливки, чтобы иметь возможность видеть на плане объекты, отрисованные под площадкой, например растровые или DWG-подложки.
