Учёт земляных работ

Для моделирования земляных работ выделите площадку на плане и включите режим Площадка > Земляные работы и дорожные одежды > Редактирование земляных работ.

В окне свойств доступны настройки для следующих объектов:

  • Снятие растительного слоя. Нажмите кнопку Добавить, чтобы задать на площадке снятие ПРС.

    Доступно два способа построения объекта:

    • На всей площадке. Выберите этот вариант, если толщина снятия ПРС одинаковая под всей площадкой. В поле Толщина задайте необходимое значение.

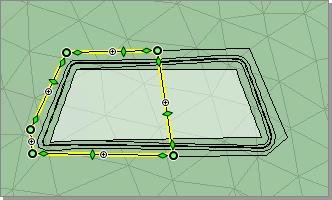

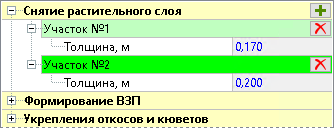

    • Указать участок на плане. Выберите этот вариант, чтобы задать разную толщину снятия растительного слоя на участках площадки. Щелчками мыши на плане укажите контур снятия растительного слоя. В свойствах укажите толщину снятия ПРС. Таким образом можно обозначить несколько участков снятия растительного слоя.

      Контур участка может выходить за границы площадки. При расчёте объёмов снятие ПРС ограничивается внешним контуром площадки, который формируется при задании сценария откосов и кюветов.

    Чтобы отредактировать контур участка снятия растительного слоя, выделите его на плане и измените положение узловых точек контура.

    Чтобы удалить участок или снятие растительного слоя по всей площадке, нажмите кнопку Удалить участок снятия растительного слоя в окне свойств.

  • Формирование ВЗП (верха земляного полотна). Здесь настраивается положение верхней границы земляного полотна площадки для размещения дорожной одежды. По умолчанию верхней границей земляного полотна считается проектная поверхность площадки. Чтобы дорожная одежда не пересекалась с земполотном, необходимо задать отступ ВЗП от проектной поверхности. Для этого введите необходимое значение в поле Смещение от проектной поверхности. По сути, это значение должно соответствовать толщине конструкции дорожной одежды.

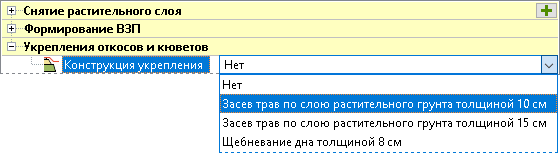

    Укрепление распространяется и на откосы, и на кюветы по всему периметру площадки.

3D-тела земляных работ

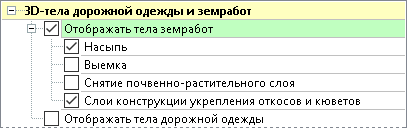

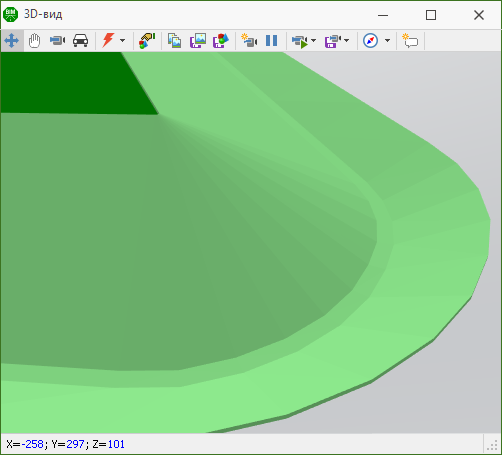

Чтобы оценить правильность построения земляных работ на площадке, есть возможность сформировать их трёхмерные тела. Для этого выделите объект Площадки в дереве проекта и в окне свойств включите опцию Отображать тела земработ. Выберите виды объектов, 3D-тела которых необходимо построить.

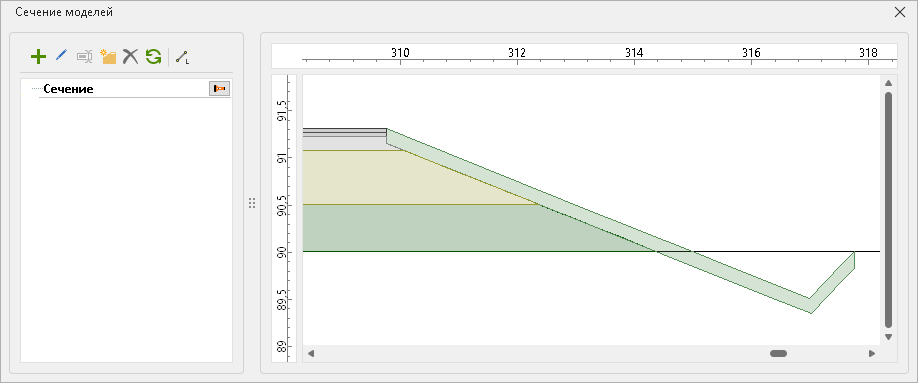

Также построение 3D-тел можно оценить, построив произвольное сечение 3D-моделей проекта.

Объёмы земляных забот

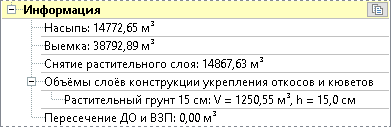

Информацию об объёмах некоторых видов земляных работ можно увидеть в режиме редактирования земляных работ. Разверните раздел Информация, чтобы увидеть объёмы насыпи, выемки, снятия растительного слоя и конструкции укрепления откосов. Расчёт объёмов может занять некоторое время.

Информацию из этого раздела можно скопировать в буфер обмена при помощи кнопки .

Совет. Если для площадки не задано смещение земляного полотна от проектной поверхности или смещение меньше, чем толщина дорожной одежды, вы увидите объём в строке Пересечение ДО и ВЗП. В идеале такого пересечения быть не должно: дорожная одежда должна располагаться выше земляного полотна. Рекомендуется в таком случае скорректировать смещение ВЗП от проектной поверхности или параметры выбранной конструкции дорожной одежды.

Под насыпью понимается объём, расположенный выше существующей поверхности после снятия растительного слоя и ниже поверхности ВЗП. Кроме того, объём конструкции укреплений исключается из объёмов насыпи. Объём рассчитывается по 3D-телу насыпи.

Под выемкой понимается объём, расположенный ниже существующей поверхности после снятия растительного слоя и выше поверхности ВЗП. Кроме того, объём конструкции укреплений включается в объём выемки. Объём рассчитывается по 3D-телу выемки.

Рассчитать объёмы земляных работ на площадке можно при помощи сетки объёмов или подсчёта разности поверхностей. Напомним, эти инструменты располагаются на вкладке Проект в группе Объёмы.

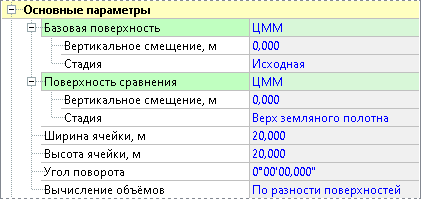

Чтобы рассчитать объёмы насыпи, в свойствах сетки объёмов в качестве базовой поверхности выберите поверхность, выбранную для площадки в качестве существующей, стадия — Исходная.

В качестве поверхности сравнения выберите ту же поверхность, но в стадии Верх земляного полотна.

Для расчёта объёма ПРС в качестве базовой поверхности также выберите слой с существующей поверхностью для площадки, стадия — Исходная.

В качестве поверхности сравнения выберите ту же поверхность, но стадия — После снятия ПРС.

Аналогичные настройки можно выставить и при расчёте разности поверхностей.

Замечание. Напомним, что с данными по сетке объёмов можно сформировать ведомость: она располагается на вкладке Отчётность > Площади и объёмы > Ведомость по сетке объёмов.
