Моделирование дорожной одежды

Конструкцию дорожной одежды можно добавить ко всей площадке, а также к участкам площадки и сетям дорожек, в том числе вложенным в другие участки. Для этого выделите объект на плане (площадку, участок или сеть дорожек) и включите режим Площадка > Земляные работы и дорожные одежды > Конструкция дорожной одежды.

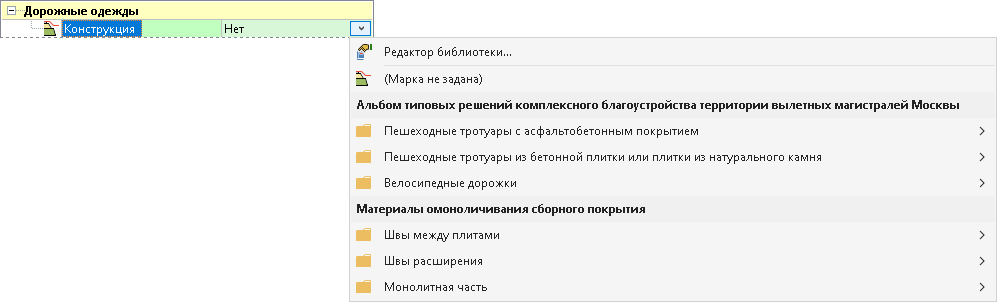

В окне свойств выберите конструкцию дорожной одежды. Список конструкций формируется в библиотеке конструкций дорожных одежд для полигонов.

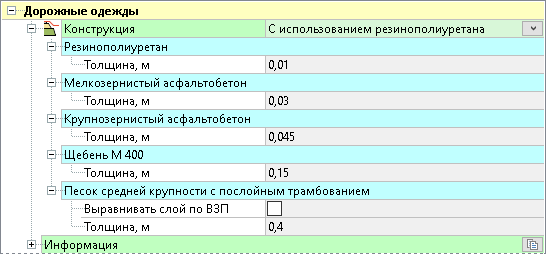

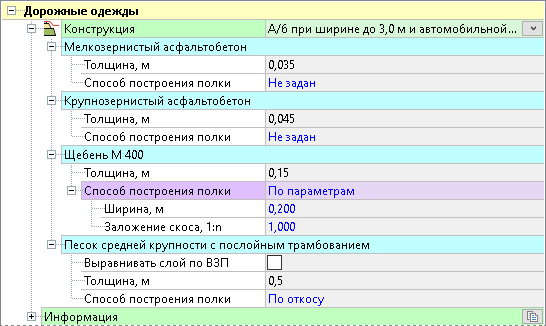

В свойствах появляются параметры слоёв дорожной одежды в соответствии с выбранной конструкцией. Для слоёв дорожной одежды площадки и участков площадки можно настроить способ построения полочек:

• Не задан: слой строится в границах контура площадки.

• По откосу: к слою добавляются полки, они достраиваются до откосов площадки.

• По параметрам: при выборе этого варианта для слоя дорожной одежды можно задать ширину и заложение полки.

Последний слой в конструкции может выравниваться по верхней границе земляного полотна. Для этого в параметрах слоя включите опцию Выравнивать слой по ВЗП. Напомним, что по умолчанию верхняя граница земляного полотна совпадает с проектной поверхностью площадки. Настроить границу земполотна можно в режиме редактирования земляных работ площадки.

Для дорожек полки дорожной одежды не настраиваются, можно задать только выравнивание нижнего слоя по верху земляного полотна.

Чтобы выйти из режима редактирования дорожной одежды, нажмите клавишу Esc.

3D-тела дорожной одежды

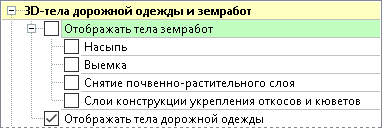

Чтобы оценить правильность построения дорожной одежды, есть возможность сформировать трёхмерные тела слоёв конструкции. Для этого выделите объект Площадки в дереве проекта и в окне свойств включите опцию Отображать тела дорожной одежды.

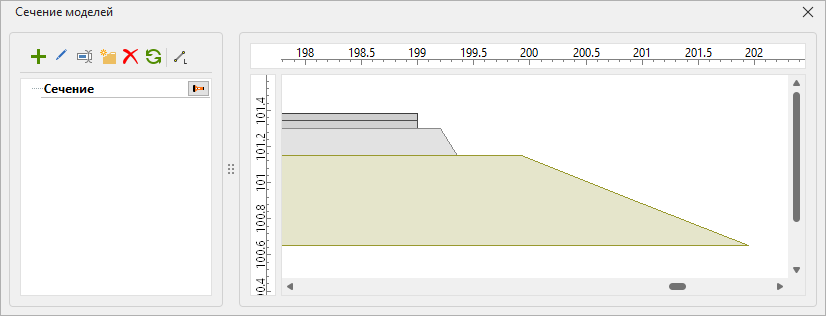

Также построение 3D-тел можно оценить, построив произвольное сечение 3D-моделей проекта.

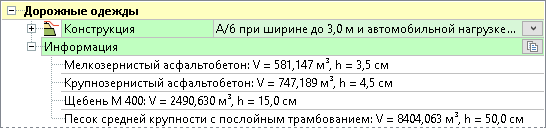

Объём каждого слоя отображается в режиме редактирования дорожной одежды в разделе Информация. При необходимости эти данные можно скопировать, для этого нажмите кнопку Копировать объёмы слоёв дорожной одежды в буфер обмена.
