Создание участка инженерной сети

Участок инженерной сети — это последовательность узлов инженерной сети, соединённых между собой сегментами. Участок добавляется в состав активной инженерной сети.

Перейдите на вкладку Инженерные сети > Создание участка и выберите один из вариантов создания участка сети: по опорным точкам, с привязкой к трассе или по существующей линии на плане.

Ниже описаны особенности работы каждого из этих способов.

По опорным точкам

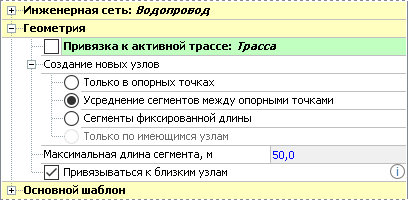

Чтобы построить участок инженерной сети, включите режим Инженерные сети > Создание участка > По опорным точкам. В режиме построения участка в инспекторе объектов можно выбрать способ создания узлов коммуникации:

Только в опорных точках. Узлы создаются только в указанных точках на плане.
Усреднение сегментов между опорными точками. Узлы создаются не только в указанных точках на плане, но и между ними на одинаковом расстоянии. Расстояние между узлами рассчитывается автоматически и не превышает значения, заданного в поле Максимальная длина сегмента.
Сегменты фиксированной длины. Узлы располагаются на расстоянии, заданном в поле Максимальная длина сегмента. При расчёте учитывается расстояние в плане.
Только по имеющимся узлам. В этом случае участок можно построить только по имеющимся узлам инженерной сети, дополнительные узлы не создаются. Этот способ может быть полезен, например, когда нужно провести провода связи по предварительно созданным опорам ЛЭП или освещения.

Кроме того, сразу же в режиме создания участка можно уточнить статус добавляемых элементов сети (существующие, проектируемые, демонтируемые), указать поверхность привязки, а также выбрать и при необходимости скорректировать используемый шаблон элементов сети.

При создании участка сети по опорным точкам щелчками мыши на плане укажите расположение узлов коммуникации. Завершите построение двойным щелчком мыши.

С привязкой к трассе

Чтобы построить участок инженерной сети относительно активной трассы, включите режим Инженерные сети > Создание участка > С привязкой к трассе.

Перед построением участка сети на плане в свойствах режима определите параметры размещения узлов инженерной сети.

Чтобы построить участок сети параллельно активной трассе, выберите линию трассы из выпадающего списка поля Линия привязки и в поле Фиксированное смещение задайте расстояние от выбранной линии до узлов.

В рабочей области пунктиром отображается линия размещения узлов инженерной сети.

Отключение опции Фиксированное смещение позволяет создать участок сети вдоль трассы с плавным изменением смещения от выбранной линии. Узлы при этом сохраняют привязку к трассе. В дальнейшем в свойствах узлов, созданных таким образом, можно изменить линию привязки к трассе и смещение относительно неё.

Опция Сохранять в узлах привязку к трассе позволяет запомнить расположение узлов инженерной сети относительно трассы. При изменении геометрии трассы расположение узлов изменяется вместе с ней.

В режиме создания участка инженерной сети с привязкой к трассе, как и в режиме создания участка по опорным точкам, можно выбрать способ размещения создаваемых узлов: добавлять узлы только в опорных точках, создавать сегменты фиксированной длины и др. Возможные варианты подробно описаны выше.

Кроме того, в режиме создания участка можно установить статус добавляемых элементов сети (существующие, проектируемые, демонтируемые), выбрать поверхность привязки и установить и при необходимости настроить используемый шаблон элементов сети.

После настройки режима построения участка инженерной сети щелчками мыши на плане отметьте опорные точки участка. Повторный щелчок на последней точке завершает построение участка.

По существующей линии на плане

Чтобы создать участок инженерной сети на основе структурной или ситуационной линии, включите режим Инженерные сети > Создание участка > По существующей линии на плане. В этом режиме выделите на плане линию активного слоя, по которой необходимо провести участок инженерной сети.

После этого в появившемся окне уточните параметры создаваемого участка.

Статус участка: проектируемый, существующий, к демонтажу.
Поверхность привязки, по которой определяется Z-отметка узла. Напомним, что в качестве Z-отметки колодца выступает расположение люка колодца, а у опор отметка вычисляется по данным выбранной модели.
Шаблон элементов сети: основной или дополнительный. После выбора шаблона можно уточнить конструкцию узлов и сегментов создаваемого участка в разделе ниже. Подробности о настройке шаблонов см. в разделе Создание сети и настройка шаблонов оформления.
Z-отметка точек в качестве Z-отметки лотка/провода. Включение этой опции позволяет использовать Z-отметки точек выбранной линии в качестве проектной Z-отметки лотка трубопровода или нижнего провода опоры. Опция доступна при построении участка инженерной сети по ситуационной линии.

Включение опции Делать автоподгонку конструкции под проектную отметку позволяет автоматически подобрать конструкцию в узлах создаваемого участка сети таким образом, чтобы она соответствовала разнице между отметкой поверхности и проектной отметкой узла.

Кроме того, в режиме построения участка можно определить статус создаваемых объектов (проектируемые, существующие, к демонтажу); поверхность привязки создаваемых узлов и указать шаблон оформления узлов и сегментов.

При необходимости параметры выбранного шаблона можно скорректировать. В этом случае к элементам создаваемого участка применяются указанные параметры.

После подтверждения настроек создаётся участок инженерной сети, расположение узлов и сегментов которого соответствует положению точек и сегментов выбранной линии.

Подключение узлов к уже добавленным в сеть

Чтобы избежать случайных ошибок при создании участков — дублирования узлов, пересечения колодцев или опор одной сети, — система анализирует расстояние между узлами коммуникации. Если в режиме создания участка щелчком мыши разместить узел рядом с уже добавленным в сеть, система не создаёт новый узел, а «подключает» коммуникацию к созданному узлу.

Так происходит при работе с участками одного типа: существующие узлы привязываются к существующим, проектируемые к проектируемым, демонтируемые к демонтируемым. Кроме того, к существующим узлам привязываются проектируемые и демонтируемые узлы.

При установке проектируемых узлов рядом с демонтируемыми такое поведение системы можно отключить. Для этого при создании проектируемого участка сети выключите опцию Привязываться к демонтируемым узлам. При добавлении участка сети со статусом К демонтажу выключите опцию Привязываться к проектируемым узлам. Проектируемые и демонтируемые узлы в таком случае создаются независимо друг от друга.

Подключение поперечных лотков к инженерной сети

Инструменты системы IndorCAD позволяют замоделировать проектное решение для отвода воды из колодцев ливневой канализации в поперечные (телескопические) лотки. Предварительно создайте участок ливневой канализации и поперечный лоток. Далее включите режим создания участка инженерной сети По опорным точкам. Щелчками мыши создайте участок инженерной сети, соединяющий колодец ливневой канализации и верхнюю точку телескопического лотка.

Узел инженерной сети, который состыкован с поперечным лотком, имеет ряд особенностей редактирования:

Плановые координаты узла зависят от расположения телескопической части поперечного лотка. Перемещение выделенного узла на плане недоступно: изменить положение этого узла можно, только перемещая на плане поперечный лоток.
Z-отметка лотка трубы привязывается к телескопической части поперечного лотка. Для этого в свойствах узла автоматически устанавливается точка монтирования Верхняя точка поперечного лотка. Это позволяет сохранить связь сегмента инженерной сети и поперечного лотка при изменении параметров водосброса.

Отображение в 3D-виде. Такой узел не имеет конструкции и не отображается в 3D, труба инженерной сети выходит сразу на телескопический лоток.
