Поперечные лотки

Для создания поперечных (телескопических) лотков предназначен режим Обустройство > Водоотведение > Поперечные лотки.

Поперечные лотки при создании могут стыковаться с другими специализированными объектами водоотвода — продольными лотками и бортовыми камнями, а также располагаться свободно на откосе, например для совмещения с ливневой канализацией. Рассмотрим ниже особенности создания поперечных лотков в каждом из этих случаев.

Водоотвод с продольного лотка

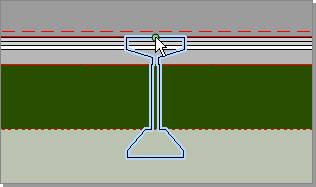

Включите режим создания поперечного лотка и курсором мыши укажите место расположения водосброса на продольном лотке. Вы увидите на плане предварительно отрисованную конструкцию поперечного лотка — она формируется динамически и определяется параметрами трассы на данном участке. Щелчком мыши установите поперечный лоток.

Замечание. На некоторых участках размещение поперечного лотка невозможно: это граничные точки продольного лотка, места, где уже расположены поперечные лотки, а также участки, на которые приходится «пик» разнонаправленных продольных уклонов. В режиме создания поперечный лоток на таких участках подсвечивается оранжевым цветом.

После создания поперечный лоток включается в состав продольного лотка. Это значит, что поперечный лоток «наследует» свойства продольного лотка: для него автоматически задаётся материал продольного лотка и устанавливается подходящая марка блоков Б-2. Редактирование продольного лотка (изменение границ, типа материала) влияет на поперечные лотки в его составе. Если удалить продольный лоток, поперечные удаляются вместе с ним.

Свойства таких поперечных лотков располагаются в составе свойств продольного лотка в отдельном разделе Поперечные лотки.

Чтобы изменить расположение поперечного лотка на плане, переместите его за управляющую точку, расположенную у продольного лотка.

Также можно задать положение поперечного лотка в его свойствах, указав пикет места установки в поле ПК+ или смещение от начала прикромочного лотка в поле От начала объекта.

Водоотвод от бортового камня

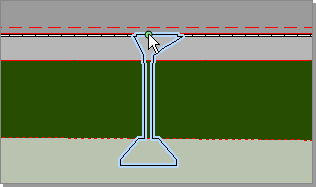

Аналогичным образом создаются и редактируются поперечные лотки для отвода воды от бортового камня: в режиме создания поперечного лотка необходимо щёлкнуть мышью на участке трассы с бортовым камнем.

Свойства поперечных лотков, созданных таким образом, располагаются в составе свойств бортового камня в отдельном разделе Поперечные лотки.

Отдельно стоящий поперечный лоток

Поперечные лотки могут располагаться на трассе независимо от других объектов водоотвода. Включите режим создания поперечных лотков и щелчком мыши укажите его место на откосе. Обратите внимание, конструкция такого поперечного лотка не предусматривает наличия водосброса, поэтому на плане указывается начальная точка телескопической части лотка.

При создании отдельных поперечных лотков в дереве проекта в группе Обустройство появляется объект Поперечные лотки. Редактирование такого поперечного лотка на плане выполняется при помощи управляющей точки. Переместите управляющую точку, чтобы изменить пикетажное положение лотка или высоту его расположения на откосе.

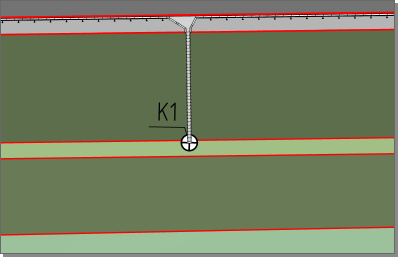

Замечание. Отдельные поперечные лотки можно «подключить» к сети ливневой канализации, соединив участком сети колодец ливневой канализации и поперечный лоток. Этот случай подробно описан в разделе Создание участка инженерной сети.

Конструкция поперечного лотка

Конструкция поперечного лотка в общем случае состоит из входной части (водосброса), откосной (телескопической) части, а также гасителя. Такая конструкция характерна для лотков, расположенных в составе бортовых камней и прикромочных лотков. Отдельно стоящие лотки имеют такие же свойства, за исключением того, что у них нет водосброса.

При установке поперечного лотка его конструкция определяется автоматически. Изменить конструкцию лотка можно в инспекторе объектов в разделе Поперечные лотки.

В разделе Водосброс собраны свойства входной части поперечного лотка:

  • Вид водосброса. В этом поле настраивается вид водосброса поперечного лотка. Доступны следующие варианты:

    • Автоопределение. Вид водосброса устанавливается автоматически в зависимости от материала продольного лотка или бортового камня.

    • Асфальтобетонный. Используется единая конструкция водосброса из асфальтобетона.

    • Цементобетонный. Конструкция водосброса состоит из цементобетонных блоков Б2, Б5 и плиты. Марка блока Б2 для цементобетонных водосбросов устанавливается автоматически в зависимости от конструкции прикромочного лотка и отображается в соответствующем поле.

    • Нет. При выборе этого варианта водосброс исключается из конструкции поперечного лотка.

  • Рабочая область. Для изменения конструкции водосброса можно регулировать ширину рабочей области. Ширина рабочей области влияет на размещение блоков Б5 (по прямой или под углом), на количество блоков (два или один), а также ширину плиты. Задать ширину рабочей области можно в свойствах поперечного лотка. Кроме того, изменить рабочую область можно, смещая управляющую точку () на плане. Ширина рабочей области ограничивается пределами обочины.

    В качестве дополнительной информации в инспекторе объектов отображается ширина обочины.

  • Конфигурация отгонов. Определяется системой автоматически в зависимости от продольного уклона трассы. При необходимости можно изменить конфигурацию отгонов: установить отгоны с обеих сторон, отгон слева или справа. Сторона отгона (левая/правая) определяется по взгляду на поперечный лоток с оси трассы.

    На рисунке ниже представлен лоток с левым отгоном водосброса.

  • Схема водосброса. Определяет значения ширины водосброса с отгоном и без отгона в соответствии с ТПР 503-09-7.84. Предусмотрены схемы с остановочной и укрепительной полосой. Чтобы задать собственные параметры водосброса, выберите вариант схемы Произвольная и введите ширину отгона и без отгона в полях ниже.

    • Ширина отгона. Расстояние от оси поперечного лотка до границы водосброса при наличии отгона. Устанавливается автоматически для схемы водосброса с остановочной или укрепительной полосой.

    • Ширина без отгона. Расстояние от оси поперечного лотка до границы водосброса без отгона. Устанавливается автоматически для схемы водосброса с остановочной или укрепительной полосой.

Телескопическая часть поперечного лотка состоит из блоков Б6 или Б7. Выбрать марку можно в поле Марка блока.

Количество блоков рассчитывается системой автоматически и динамически изменяется при корректировке высоты насыпи.

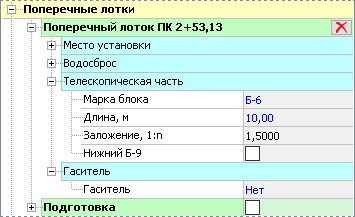

Если поперечный лоток устанавливается на участок трассы без откоса, поля Длина откоса и Заложение откоса доступны для корректировки.

Гаситель телескопического лотка представлен в двух вариантах:

  • У подошвы насыпи. При выборе этого варианта у подошвы насыпи устраивается треугольный гаситель.

  • В кювете. В этом случае к нижней части телескопического лотка добавляется укрепление кювета бетонными плитами Б8. Ширина плиты составляет 0,5 м. Если проектная ширина дна кювета на трассе не кратна этому значению, дно гасителя подсвечивается на плане красным цветом.

При установке поперечного лотка тип гасителя определяется автоматически. Чтобы исключить гаситель из конструкции поперечного лотка, выберите вариант Нет.

Поперечные лотки в редакторе поперечных профилей

Если телескопический лоток попадает в сечение поперечного профиля, его конструкция отображается в редакторе поперечных профилей.

Конструкция поперечного лотка не влияет на объёмы дорожной одежды и земляных работ.

Замечание. Ведомость с данными по поперечным лоткам доступна на вкладке Чертежи и ведомости в группе Инженерное обустройство.
