Направляющие устройства

Направляющие устройства помогают водителям следить за направлением дороги и своим положением на проезжей части, а также обозначают участки проезжей части, закрытые для движения, имеющиеся на дороге препятствия и направление их объезда. В системе IndorTrafficPlan реализованы следующие объекты для обозначения направляющих устройств:

Дорожные маркеры Объект предназначен для обозначения на схеме световозвращателей, применяемых самостоятельно. Дорожные маркеры создаются в соответствии с ГОСТ 32866–2014 «Дороги автомобильные общего пользования. Световозвращатели дорожные. Технические требования».

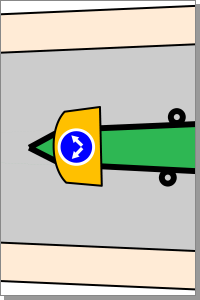

Тумбы, которые устанавливают в местах разделения потоков, обозначаются при помощи объекта Дорожные тумбы.
Сигнальные вехи служат для ограждения мест проведения строительных работ, края проезжей части, опасных участков и т.д.
Для обозначения выдвижных и стационарных столбиков, предназначенных для контроля и ограничения возможности проезда, предусмотрен объект Болларды.
Делиниаторы используются в качестве принудительного разделителя полос движения.

Создание направляющих устройств

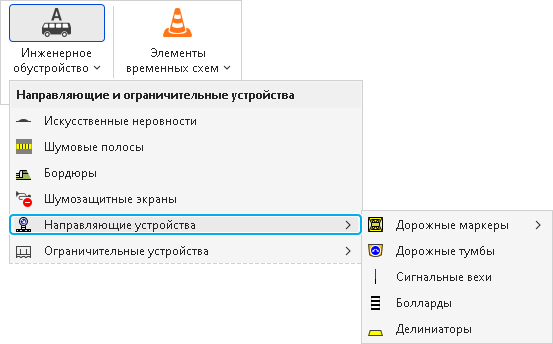

Для включения режима создания направляющего устройства в выпадающем меню Главная > Инженерное обустройство > Направляющие устройства выберите нужный объект.

Создание дорожных тумб происходит по аналогии с созданием пунктов учёта интенсивности движения, которое рассмотрено в разделе Объекты ИТС в пункте Пункты учёта интенсивности движения.

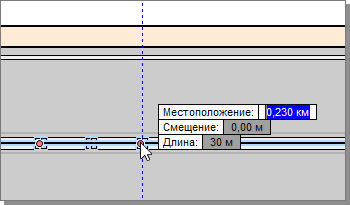

Дорожные маркеры, сигнальные вехи, болларды и делиниаторы создаются по тому же принципу, что и дорожные ограждения (см. раздел Дорожные ограждения и столбики). При создании этих объектов можно выбрать для них способ расстановки:

В узлах. Этот вариант доступен только для дорожных маркеров. Световозвращатели размещаются в каждом узле создаваемого участка.
Точное количество. Заданное количество столбиков или световозвращателей размещается с одинаковым шагом на указанном участке. При таком способе расстановки расстояние между столбиками (световозвращателями) вычисляется автоматически, а положение первого и последнего столбика (световозвращателя) совпадает с положением начала и конца участка размещения.
С заданным шагом. Столбики (световозвращатели) размещаются на указанном участке с заданным шагом. Если длина участка не кратна шагу расстановки, то положение первого и последнего столбика (световозвращателя) может не совпадать с началом и концом участка. Для сигнальных вех и боллардов есть дополнительные варианты расстановки с заданным шагом, когда первый или последний столбик принудительно устанавливаются в начало или конец участка.

Свойства направляющих устройств

Свойства направляющих устройств отображаются в инспекторе объектов. Для дорожных тумб настраиваются следующие параметры.

Материал изготовления тумбы задаётся в поле Материал.
Если на тумбе есть маска знака с направлением объезда, то в выпадающем списке Маска знака можно выбрать необходимый знак.
Информация об Объекте установки выводится в ведомость направляющих устройств.
При наличии на тумбе световозвращающих элементов установите флаг Световозвращатели.

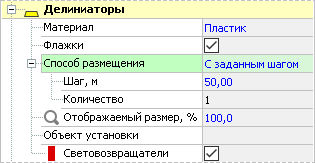

Сигнальные вехи, болларды и делиниаторы имеют схожий набор параметров.

В выпадающем списке Материал можно выбрать из какого материала изготовлен объект. Для сигнальных вех предусмотрен один вид материала – пластик.
Чтобы указать, что на делиниаторе установлены сигнальные флажки, установите галочку Флажки.
В группе Способ размещения можно выбрать, каким образом столбики расположены относительно друг друга. У делиниаторов способ размещения влияет на расстановку флажков и доступен при их наличии на объекте.
При необходимости для направляющих устройств можно указать Объект установки.
При наличии на объектах световозвращателей установите соответствующий флаг.

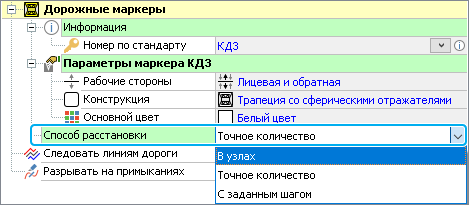

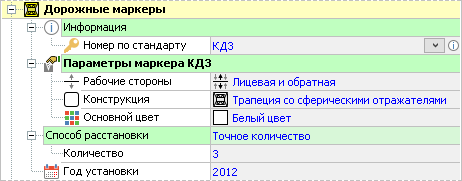

Набор настраиваемых параметров дорожных маркеров зависит от марки световозвращателя.

В зависимости от размещения световозвращающих элементов на корпусе световозвращателя можно выбрать его рабочие стороны: Лицевая и обратная или Лицевая.
Конструктивное исполнение световозвращателя указывается в поле Конструкция.
В поле Основной цвет можно выбрать цвет световозвращающего элемента.
Если нужно изменить способ расстановки световозвращателей, сделать это можно в разделе Способ расстановки.
Дорожным маркерам можно указать год их установки. Эта информация попадает в ведомость световозвращателей, применяемых самостоятельно.

Редактирование положения направляющих устройств

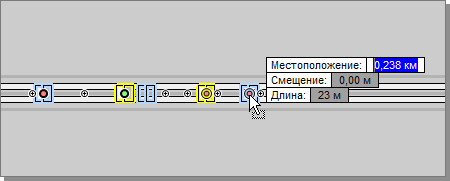

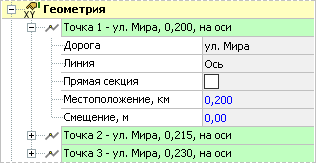

Расположение направляющих устройств можно редактировать непосредственно на схеме, используя управляющие точки, или в инспекторе объектов в разделе Геометрия.

Редактирование положения дорожной тумбы аналогично редактированию положения пункта учёта интенсивности движения, которое рассмотрено в разделе Объекты ИТС в пункте Пункты учёта интенсивности движения.

Редактирование положения остальных направляющих устройств аналогично редактированию положения горизонтальной разметки, которое подробно рассмотрено в разделе Горизонтальная дорожная разметка в пункте Редактирование положения разметки.

Отображение направляющих устройств, информационные подписи и подписи местоположения

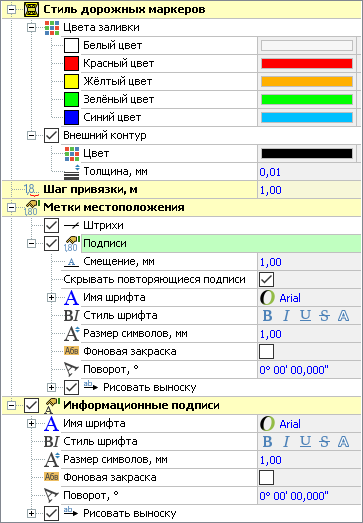

Общие параметры отображения дорожных маркеров настраиваются в свойствах слоя Дорожные маркеры. Здесь можно выбрать цвет заливки, цвет и толщину внешнего контура, настроить информационную подпись и подписи местоположения. В информационной подписи дорожных маркеров отображается марка световозвращателей.

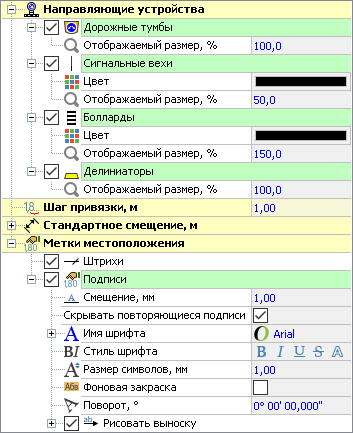

Параметры отображения дорожных тумб, сигнальных вех, боллардов и делиниаторов задаются в свойствах слоя Направляющие устройства. Здесь можно выбрать цвет и масштаб условных знаков, а также настроить подписи местоположения.

Оформление информационных подписей и подписей местоположения направляющих устройств происходит аналогично оформлению подписей горизонтальной разметки, которое подробно рассмотрено в разделе Горизонтальная дорожная разметка в пункте Оформление подписей.
