Автоматическая раскладка звеньев

На основании заданных базовых параметров конструкции и участка проектирования система автоматически выполняет подбор звеньев трубы: их раскладку и номенклатуру.

Результаты подбора звеньев отображаются в свойствах варианта в инспекторе объектов в разделе Тело трубы.

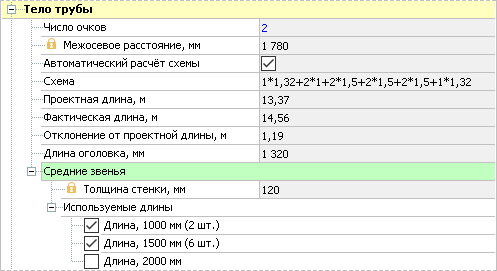

Схема раскладки трубы на звенья отображается в поле Схема. Схема, приведённая на рисунке ниже, означает, что звенья в конструкции располагаются в следующем порядке (в направлении слева направо): одно оголовочное звено длиной 1,32 метра, два звена длиной 1 метр в первой секции, два звена длиной 1,5 метра во второй секции и т.д. Секциями раскладки называются участки труб, состоящие из звеньев, установленных на одном или нескольких лекальных блоках фундамента. При этом крайние звенья секции не должны выходить за пределы фундаментных блоков секции, а общая длина фундаментных блоков секции не должна быть больше общей длины звеньев секции.
В разделе Средние звенья в группе Используемые длины перечислены все длины звеньев средней части трубы, предусмотренные типовым проектом. Если требуется исключить звенья какой-либо длины из конструкции, снимите соответствующие флаги. Рядом с используемыми звеньями в скобках указывается их количество в конструкции. Длина звеньев стальных и спиральновитых гофрированных труб не имеет фиксированных значений и подбирается проектировщиком в зависимости от условий проектирования, поэтому для таких конструкций данная группа параметров отсутствует.
Чтобы вручную задать схему раскладки звеньев, отключите опцию Автоматический расчёт схемы (см. Раскладка звеньев в ручном режиме).
Система автоматически подбирает звенья с минимальной толщиной стенки для заданной высоты насыпи (см. Редактирование положения конструкции). Толщина стенок звеньев отображается в поле Толщина стенки в группе Средние звенья. По умолчанию поле заблокировано для редактирования, поскольку значение подобрано по типовому проекту. Если всё же необходимо задать другую толщину стенок, то разблокируйте поле, нажав кнопку , после чего выберите нужную толщину из списка предусмотренных типовым проектом звеньев. Для выбора доступны звенья с толщиной стенки не менее минимально допустимой для данной высоты насыпи.

Для типовых серий труб из длинномерных звеньев данное поле отсутствует, поскольку у длинномерных звеньев каждого диаметра предусмотрен только один вариант толщины стенки.

В поле Проектная длина показана предполагаемая длина тела трубы, вычисляемая как расстояние между точками пересечения линии русла трубы с откосами насыпи на входе и выходе.
В строке Фактическая длина отображается длина тела трубы, полученная в результате раскладки на звенья. Она вычисляется как сумма длин всех звеньев трубы, а также учитывает зазоры между звеньями и секциями.
В поле Отклонение от проектной длины выводится величина, которая рассчитывается как разность между проектной длиной трубы и фактической.
В поле Длина оголовка указывается длина оголовочных звеньев трубы.
Согласно типовому проекту металлических гофрированных труб серии 3.501.3–186.09 звенья, имеющие диаметр 1,0 и 1,2 метра, могут быть собраны из двух или трёх листов разной длины. При проектировании по этой серии в группе Средние звенья появляется дополнительное поле Количество листов на звено, где можно указать количество используемых листов.
Звенья типовой серии 3.501.3–189.14 изготавливают в двух вариантах: с размером гофра 68x13 или 76x25. Выбрать нужный вариант можно в поле Гофр, которое доступно для этой серии.

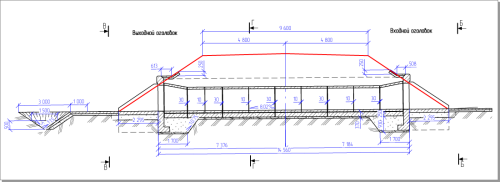

На рисунке приведена конструкция круглой железобетонной трубы с автоматической раскладкой звеньев, для которой были исключены звенья длиной 2000 мм.

По умолчанию конструкция трубы подбирается для одноочковых труб. Если труба имеет два отверстия и более, то укажите это в свойствах трубы в разделе Тело трубы в поле Число очков. Система поддерживает конструкции, имеющие до семи очков включительно, все объёмы при этом рассчитываются аналитически. Для многоочковых конструкций добавляется строка Межосевое расстояние. По умолчанию оно имеет значение, указанное в типовом альбоме. Чтобы скорректировать межосевое расстояние, разблокируйте его и введите нужное значение.

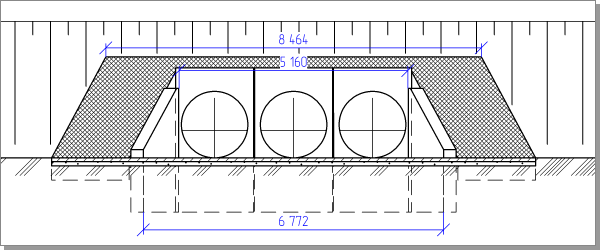

Ниже представлен чертёж фасада трёхочковой железобетонной трубы.
