Редактирование положения конструкции

Для созданной конструкции водопропускной трубы можно редактировать положение самой трубы в поперечном сечении насыпи, положение укреплений русла и откосов. Положение трубы можно задавать как в свойствах варианта конструкции, так и интерактивно на чертеже с помощью управляющих точек.

Задание положения конструкции в свойствах варианта

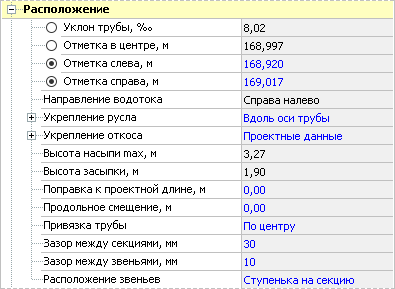

Основными параметрами, которые определяют положение трубы в насыпи, являются высотные отметки на входе и выходе трубы и её уклон. Задавать точное положение трубы в теле насыпи можно в свойствах варианта конструкции при помощи четырёх параметров: Уклон трубы, Отметка в центре, Отметка слева, Отметка справа. При этом одновременно для редактирования доступны два из них. Выберите параметры, которые вам известны, например, отметку лотка трубы слева и справа, и введите их значения. Система фиксирует заданные отметки и автоматически пересчитывает остальные параметры. Исходя из уклона трубы определяется Направление водотока: если уклон положительный, то справа налево, а если отрицательный — наоборот.

Система рассчитывает высоту засыпки трубы и высоту насыпи по указанным отметкам русла. В зависимости от высоты засыпки над трубой программа автоматически подбирает минимальную толщину звеньев и согласно соответствующему типовому альбому их номенклатуру.

Проектная (предполагаемая) длина трубы рассчитывается системой как расстояние между точками пересечения линии русла трубы с проектными откосами. При автоматической раскладке звеньев система подбирает их длину и количество таким образом, чтобы разница между фактической и проектной длиной была минимальной. Если вы используете автоматическую раскладку звеньев, но при этом длина трубы должна значительно отличаться от проектной, в поле Поправка к проектной длине можно вручную изменить ожидаемую длину трубы, это повлияет на схему раскладки. Положительное значение в этом поле увеличивает длину трубы, отрицательное — уменьшает. В поле Привязка трубы выбирается точка на трубе, положение которой не меняется при редактировании параметра Поправка к проектной длине — таким образом можно зафиксировать центр трубы, её левый или правый край.

Чтобы переместить трубу вправо или влево в теле насыпи, сохранив высотные отметки русла, укажите нужное смещение в поле Продольное смещение. Если задано положительное значение смещения, то труба сдвигается вправо, а если отрицательное, то влево.

У железобетонных конструкций есть дополнительные параметры, от которых зависит положение звеньев относительно друг друга.

• Зазор между секциями и Зазор между звеньями. В этих полях задаётся значение расстояния между секциями и звеньями трубы, они влияют на фактическую длину трубы. По умолчанию установлены значения согласно типовому альбому.

• По умолчанию фундамент и звенья располагаются с уклоном вдоль оси трубы. В поле Расположение звеньев можно выбрать вариант ступенчатого расположения конструкции: ступенька на секцию или ступенька на звено.

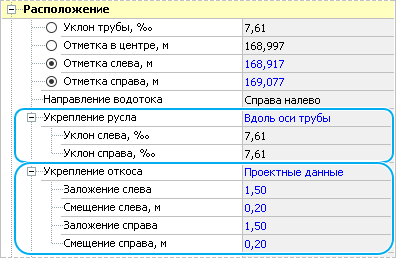

В группе Укрепление русла можно изменить уклон укреплений русла:

• Если выбран вариант Вдоль оси трубы, то уклон укреплений совпадает с уклоном тела трубы.

• При выборе варианта Горизонтально укрепления русла располагаются без уклона.

• Вариант Уклон позволяет вручную задать значения уклона укреплений для входного и выходного русла.

Положение укреплений откосов задаётся в группе Укрепление откоса.

• Когда выбран вариант Проектные данные, значения заложения и смещения укреплений откосов доступны для редактирования. По умолчанию заложение устанавливается равным 1:1,50, продольное смещение от края оголовочного звена — 0,20 метра. Поле Смещение доступно только для конструкций с воротниковыми оголовками. При формировании укреплений труб с раструбными оголовками программа ориентируется на положение откосных стенок, лотка и блоков упора: нижняя часть укрепления должна упираться в блоки упора, поэтому задать продольное смещение укреплений для таких конструкций нельзя.

• При выборе варианта По откосу дороги система автоматически подбирает значение уклона и смещения, исходя из положения трубы и формы сечения участка проектирования.

Задание положения трубы на чертеже

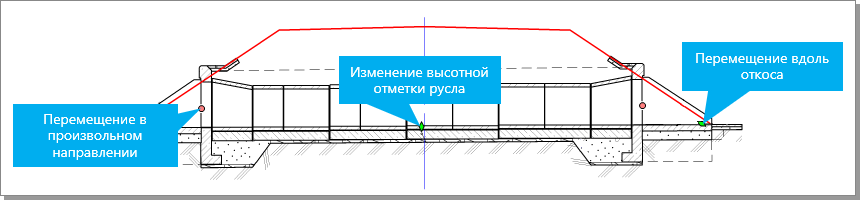

Изменять положение трубы в насыпи, её длину и уклон можно непосредственно на чертеже с помощью управляющих точек ( и ).

Чтобы изменить высотную отметку русла трубы, сохранив её уклон, переместите управляющую точку, расположенную на точке пересечения лотка трубы и оси дороги. Перемещая точку вверх или вниз, можно поднимать или опускать трубу в насыпи. Обратите внимание, что при этом изменяется длина трубы, так как крайние точки её русла привязываются к точкам пересечения с проектными откосами.

Перемещая вдоль проектных откосов управляющие точки на пересечении откосов и линии русла, можно изменять уклон трубы, её длину и отметку русла.

Переместить трубу в произвольном направлении можно с помощью управляющих точек на концах тела трубы.
