Раскладка звеньев в ручном режиме

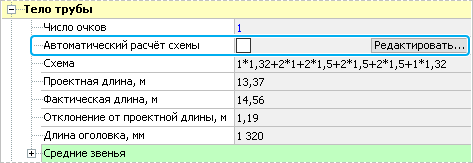

Предложенную системой схему раскладки трубы можно скорректировать вручную. Для этого в свойствах варианта в группе Тело трубы снимите флаг Автоматический расчёт схемы и нажмите появившуюся рядом кнопку Редактировать...

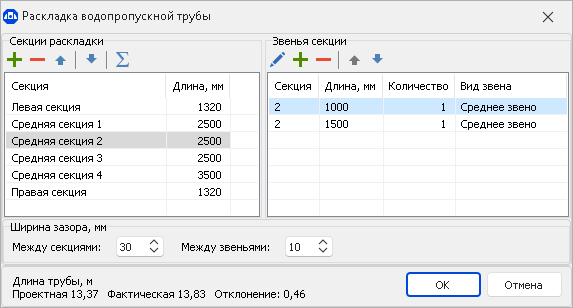

Откроется редактор, в котором можно выполнить перечисленные ниже действия.

• Изменить схему раскладки звеньев средней части трубы.
• Задать величину зазоров между звеньями и секциями.
• Выбрать, какие из звеньев, предусмотренных типовым проектом, следует использовать в конструкции.

В разделе Секции раскладки располагается список секций трубы. Секции перечислены в том порядке, в котором они идут в конструкции (в направлении слева направо).

Кнопки для управления секциями сгруппированы на панели инструментов над списком.

• Чтобы создать новую секцию, выделите секцию, после которой она должна добавляться, и нажмите кнопку  Добавить.
• Для удаления секции выделите её в списке и нажмите кнопку Удалить.
• Переместить секцию на позицию выше или ниже можно кнопками Выше и Ниже. Секции оголовочных звеньев перемещать нельзя.
• Для автоматического подбора состава и длины секций нажмите кнопку Автоматический расчёт раскладки.

В разделе Звенья секции в списке отображаются звенья, принадлежащие выбранной секции. Для звеньев указывается номер секции, к которой они принадлежат, длина звеньев, количество и вид: нормальное или повышенное звено (для оголовков) либо среднее звено.

Кнопки для управления звеньями аналогичны кнопкам управления секциями, с тем отличием, что у звеньев отсутствует кнопка автоматического расчёта, но есть кнопка Редактировать, нажав которую, можно открыть окно свойств участка трубы. Участок трубы представляет собой несколько одинаковых звеньев, расположенных подряд в одной секции.

В окне свойств участка трубы можно выбрать количество звеньев, которые должны располагаться на данном участке, их длину и вид.

В нижней части редактора раскладки в разделе Ширина зазора можно изменять значение зазоров между звеньями и секциями трубы. Также это можно сделать в свойствах варианта в разделе Расположение в полях Зазор между секциями и Зазор между звеньями.

В разделе Длина трубы отображается следующая информация.

• Расстояние между точками пересечения линии русла трубы с откосами насыпи вычисляется автоматически и отображается в поле Проектная.
• В поле Фактическая выводится длина тела трубы, полученная в результате раскладки трубы на звенья.
• Разность между предполагаемой и фактической длиной трубы отображается в поле Отклонение.

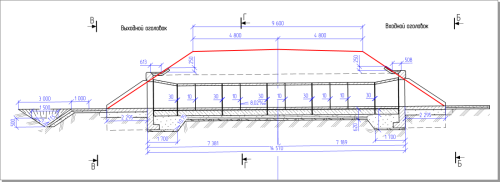

На рисунке ниже приведён пример ручной раскладки звеньев.

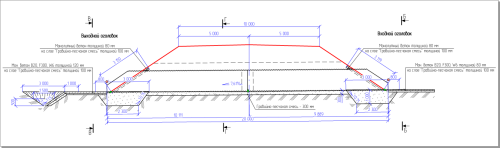

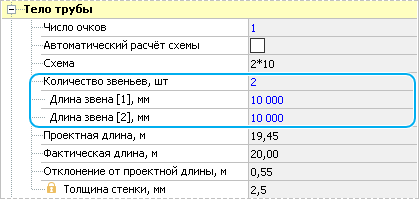

Cхема раскладки звеньев для гофрированных спиральновитых труб серий 3.501.3–187.10, 3.501.3–189.14 и стальных прямошовных труб по ГОСТ 10704–91 редактируется в ручном режиме прямо в инспекторе объектов. Отключив опцию Автоматический расчёт схемы, можно задать количество звеньев и длину каждого звена.
