Создание и редактирование знака с метафайлом

Если у вас уже есть проект знака, выполненный в какой-либо другой системе проектирования, то вы можете сохранить его в метафайл с расширением EMF и вставить в проект знака в системе IndorRoadSign. По сравнению с растрами метафайлы при масштабировании не теряют качества изображения и занимают меньший объём памяти. Поэтому размер знака с метафайлом можно изменять без потери качества изображения.

Чтобы создать проект знака с метафайлом, выберите в группе Нестандартные знаки > Знаки индивидуального проектирования пункт  0.4 — Метафайл. Будет создана пустая заготовка, в которую можно добавить метафайл.

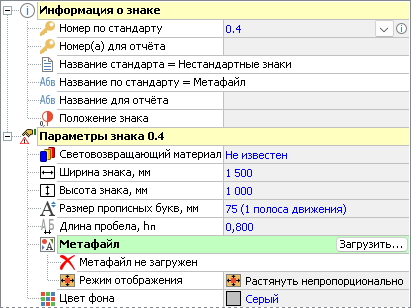

В инспекторе объектов на вкладке Знак отображаются параметры знака и информация о нём.

Чтобы вставить метафайл, нажмите в поле Метафайл кнопку Загрузить... Появится диалоговое окно открытия файла, где нужно выбрать метафайл с расширением EMF. Параметры метафайла аналогичны параметрам растра (см. предыдущий раздел Создание и редактирование знака с растром).
