Создание и редактирование знака с растром

Чтобы создать знак для размещения на нём растра, выберите в группе Нестандартные знаки > Знаки индивидуального проектирования пункт  0.3 — Растр. В рабочей области отобразится пустая заготовка, в которую можно добавить нужное изображение.

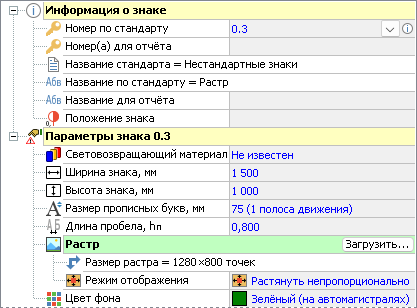

В инспекторе объектов на вкладке Знак отображаются параметры знака и информация о нём.

Чтобы вставить растр, нажмите в поле Растр кнопку Загрузить... Появится диалоговое окно открытия файла, где нужно выбрать файл изображения в одном из доступных форматов (RST, BMP, JPG, GIF, TIF, PNG).

После загрузки растра в поле Размер растра отобразится его размер в пикселях. В поле Режим отображения можно выбрать способ позиционирования растра на знаке:

• Растянуть непропорционально. В этом случае растр растянется по ширине и высоте знака. В некоторых случаях это может привести к искажению изображения.

• По центру вписать. При выборе этого пункта растр будет вписан по центру знака без изменения размера.

• По центру увеличить. В этом случае растр растянется по всей ширине и/или высоте знака с сохранением пропорций.

В поле Цвет фона можно выбрать цвет фона нестандартного дорожного знака.
