Редактирование параметров конструктивного слоя

В группу Параметры конструктивного слоя дорожной одежды объединены параметры, которые являются общими для всех конструктивных слоёв.

• Название конструктивного слоя задаётся в поле Название. Можно выбрать название из списка или ввести его с клавиатуры. Это название выводится в области формирования конструкции дорожной одежды и в отчётной документации.

• Толщина конструктивного слоя задаётся в поле Толщина и по умолчанию для всех новых слоёв равна 10 см. Здесь можно указать любое значение толщины слоя, находящееся в диапазоне, ограниченном величинами, указанными в свойствах материала слоя (поля Минимальная толщина слоя и Максимальная толщина слоя).

• Для дополнительных и слабосвязных слоёв основания появляется опция Проверить на сдвиг, которая по умолчанию включена.

• Для слоёв основания доступна дополнительная опция  Укреплённое основание. Если основание устроено из укреплённых материалов, то при расчёте на сдвигоустойчивость в нижележащем слое (дополнительном слое основания или грунте) учитывается повышенный коэффициент деформации К_д согласно выбранной методике. Если основание не укреплено, то при расчёте сдвигоустойчивости коэффициент К_д дополнительно не повышается. Если в свойствах материала установлен флаг  Укреплённый материал, то опция  Укреплённое основание включена автоматически.

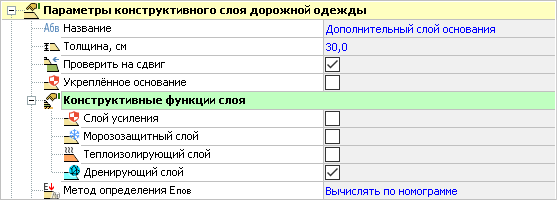

• В группе параметров Конструктивные функции слоя для конструктивного слоя можно указать его особую роль в конструкции.

  • При эксплуатации дорог часто возникают ситуации, когда необходимо увеличить запас прочности конструкции, а также устранить приобретённые дефекты, обусловленные эксплуатационным износом или случайными повреждениями. Для усиления конструкции в целом или отдельных её слоёв применяются слои усиления. Чтобы задать слой усиления, включите опцию Слой усиления. В области формирования конструкции дорожной одежды слои усиления выделены оранжевым цветом. Подробно о назначении параметров слоёв усиления рассказывается в разделе Усиление конструкции дорожной одежды.

  • Слой износа. Этот флаг доступен только для самого верхнего слоя конструкции. Если опция включена, то добавляются строки Способ определения толщины слоя износа и Толщина слоя износа. В случае определения толщины согласно «Рекомендациям по выявлению и устранению колей на нежёстких дорожных одеждах» или ГОСТ 50597–2017 поле Толщина слоя износа заполняется автоматически, а в случае выбора способа Явное задание его нужно заполнить вручную. В области формирования конструкции слой износа окрашен в фиолетовый цвет. Слой износа исключается из всех расчётов и не обозначается на расчётной схеме.

• Для конструктивных слоёв, имеющих тип материала Дополнительный слой основания, в случае, если конструкция дорожной одежды рассчитывается на дренаж, добавляется опция Дренирующий слой. В свойствах материала при этом появляется дополнительная группа параметров. Подробнее об этом см. в разделе Расчёт дренирующего слоя.

• При расчёте конструкции на морозоустойчивость дополнительный слой также выполняет функцию морозозащитного слоя или теплоизолирующего слоя при установке соответствующего флага. Однако эти опции недоступны при выборе методик ПНСТ 542–2021 и ПНСТ 265–2018.

• В поле Метод определения E_пов можно выбрать метод расчёта поверхностного модуля упругости слоя: Вычислять по номограмме, Вычислять по формуле из МОДН 2–2001, Назначить по результатам испытаний УДН или Назначить фактический модуль упругости (опция доступна при расчёте слоёв усиления).

• В группе Параметры оптимизации задаются параметры, ограничивающие область поиска вариантов конструкции дорожной одежды по толщинам конструктивных слоёв. Эта группа свойств используется только при проведении оптимизации, на расчёты она влияния не оказывает. Подробнее об оптимизации и определении её параметров см. Настройка параметров оптимизации.

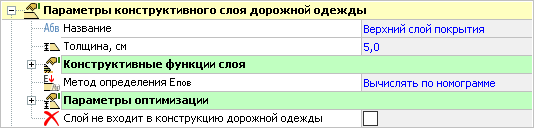

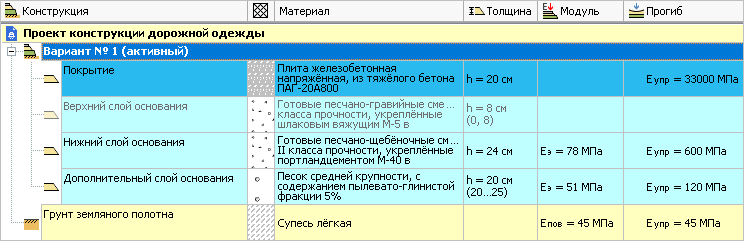

• Расчёт конструкции дорожной одежды может быть выполнен без учёта определённого слоя. Для этого необязательно удалять слой из конструкции, достаточно установить опцию Слой не входит в конструкцию дорожной одежды. В области формирования конструкции такой слой отображается шрифтом серого цвета, а его расчётные параметры отсутствуют. В инспекторе объектов параметры материала слоя становятся недоступны для редактирования.

В группе Результаты расчёта слоя конструкции дорожной одежды отображаются результаты расчёта слоя по выбранным критериям. Для различных типов слоёв наличие расчёта по критериям может варьироваться.

• В поле Общая цена слоя отображается расчёт стоимости слоя на всём указанном участке. Результат отображается в единицах стоимости конструкции. Параметр актуален в случае корректных данных в группе Параметры оптимизации и Параметры дороги в свойствах проекта.

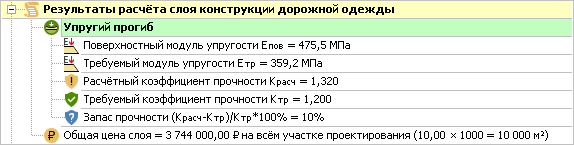

• В группе  Упругий прогиб отображается рассчитанный поверхностный модуль упругости слоя. Этот параметр рассчитывается для всех конструктивных слоёв дорожной одежды нежёсткого типа. Для верхнего слоя конструкции в группе  Упругий прогиб также отображается требуемый модуль упругости, расчётный коэффициент прочности, требуемый коэффициент прочности и запас прочности.

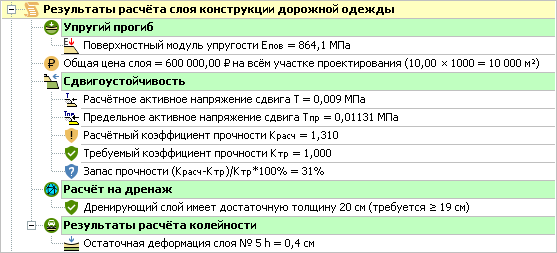

• В зависимости от того, по каким критериям производится расчёт конструкции дорожной одежды, в группе Результаты расчёта слоя конструкции дорожной одежды также могут отображаться следующие группы: Сдвигоустойчивость, Изгиб, Статическая нагрузка, Морозоустойчивость, Расчёт на дренаж и Результаты расчёта колейности с результатами расчёта в данном конструктивном слое. Все эти результаты продублированы в свойствах варианта.

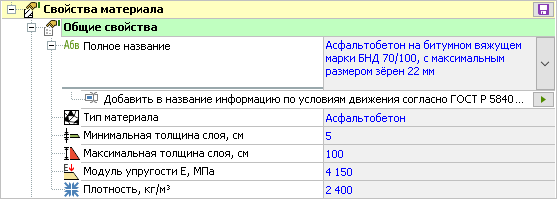

Свойства материала слоя объединены в группу Свойства материала. Изменение этих свойств влияет только на используемый в текущей конструкции материал конструктивного слоя, а исходный материал в библиотеке материалов остаётся без изменений.

• Группа Общие свойства содержит набор параметров, характерных для конструктивных слоёв любого типа.

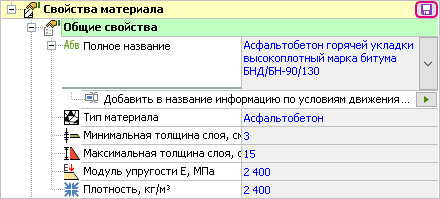

• В поле Полное название отображается полное наименование материала, указанное в библиотеке материалов. Это название выводится в области формирования конструкции в столбце Материал. Чтобы изменить его, введите в этом поле новое название материала. При необходимости можно вернуть материалу название, заданное в библиотеке материалов в поле Название в дереве. Для этого нажмите кнопку  и выберите пункт По умолчанию.

• Для групп материалов Асфальтобетоны по ГОСТ Р 58401.1–2019 и Асфальтобетоны по ГОСТ Р 58406.2–2020 в общих свойствах добавляются опции Добавить в название информацию по условиям движения согласно ГОСТ Р 58401.1–2019 и Добавить в название информацию по условиям движения согласно ГОСТ Р 58406.2–2020. Эти опции позволяют указать в наименовании соответствующий класс асфальтобетона согласно указанной в свойствах проекта расчётной нагрузке.

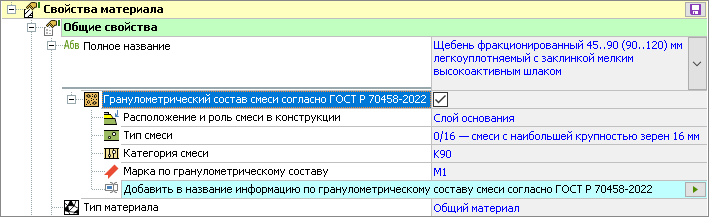

• Для готовых смесей, используемых в основаниях, дополнительно вносится опция Гранулометрический состав смеси согласно ГОСТ Р 70458–2022. При установке этой опции появляется возможность учесть в названии классификацию по ПНСТ 327–2019 (тип, категорию, марку).

• В поле Тип материала отображается тип материала конструктивного слоя. Для конструктивных слоёв нежёстких дорожных одежд типы могут быть следующие: Общий материал, Монолитный материал, Монолитный материал в основании, Асфальтобетон, Асфальтобетон в основании, ЩПС из металлургических шлаков, Слабосвязный материал, Доп. слой основания. Для конструктивных слоёв жёстких дорожных одежд материал может быть типа Монолитный цементобетон или Бетонные плиты для сборных покрытий. Типом материала определяется набор расчётных параметров по заданным критериям.

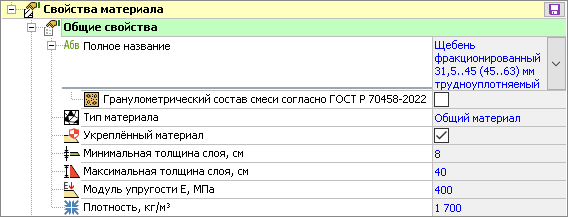

• Для материалов с типом Общий материал представлена опция  Укреплённый материал, синхронизированная с опцией  Укреплённое основание.

При расчёте по ПНСТ 542–2021 в случае, если слой над грунтом устроен из материала этого типа и при этом у него отсутствует опция  Укреплённый материал, производится проверка на соотношение модулей упругости этого слоя и рабочего слоя грунта земляного полотна. Если это соотношение превышает значение 5, об этом выдаётся соответствующее предупреждение в ход работы.

• Для каждого материала задана минимальная и максимальная толщины слоя в полях Минимальная толщина слоя и Максимальная толщина слоя соответственно. Указанная в параметрах слоя толщина, а также заданный в параметрах оптимизации диапазон толщин должны попадать в указанный интервал.

• В поле Модуль упругости E, МПа задаётся модуль упругости материала. При добавлении материала из библиотеки по умолчанию в этом поле задано значение в соответствии с приложением нормативного документа.

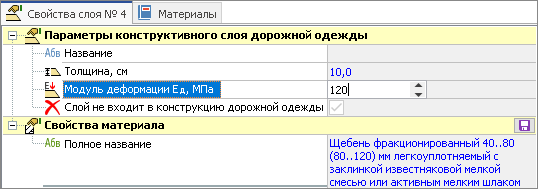

• Поле Модуль деформации E, МПа присутствует только у материалов из группы Щебёночные, гравийные, песчаные смеси и грунты > Щебёночно-гравийно-песчаные смеси и грунты по ПНСТ 371–2019 и используется только при выборе методики ПНСТ 371–2019 для расчёта конструкции.

• В группе Отображение на чертеже объединены параметры, влияющие на оформление конструктивного слоя на чертеже и в области формирования конструкции дорожной одежды (см. Настройка параметров чертежа).
