Настройка параметров чертежа

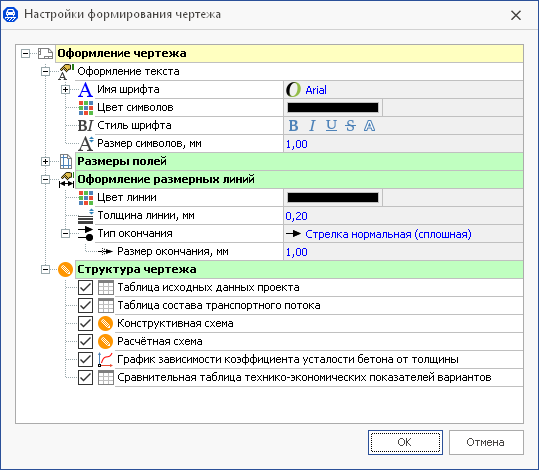

Некоторые параметры чертежа можно настроить вручную: оформление текстовых надписей, размерных линий и пр. Отдельно можно определить структуру чертежа, исключив, например, расчётную схему или таблицу вариантов для технико-экономического сравнения. Параметры чертежа настраиваются в специальном окне, открыть которое можно кнопкой Чертёж и отчёт > Чертёж >  Настройки. Эти параметры представлены также в настройках системы (Файл > Настройки).

  • Оформление текста. В окне Настройки формирования чертежа в группе Оформление текста можно изменить шрифт, которым выполняются надписи на чертеже, цвет символов, их размер. Также доступны настройки стиля шрифта: можно выбрать полужирный, курсив, подчёркнутый, зачёркнутый или контурный.

  • Оформление размерных линий. В разделе  Оформление размерных линий можно настроить толщину размерных линий, отображаемых на чертеже (например, в расчётной схеме), а также тип засечек и их размер. Ниже показан пример нестандартного оформления засечек.

  • Определение структуры чертежа. На чертёж опционально выводится следующая информация: исходные данные по проекту дорожной одежды, таблицы с расчётными параметрами различных вариантов дорожной одежды, расчётная и конструктивная схемы, наглядно отображающие состав дорожной одежды и послойный расчёт, а также таблица для проведения технико-экономического сравнения вариантов дорожной одежды. Содержание чертежа может варьироваться в зависимости от решения текущих задач. Чтобы вывести на чертёж определённые блоки информации, включите соответствующие опции в настройках чертежа в группе  Структура чертежа.

При добавлении материала в конструкцию дорожной одежды он отображается на чертеже стилем, который определён для него в библиотеке материалов. Изменить стиль оформления материала возможно только после добавления его в конструкцию в свойствах слоя в группе Отображение на чертеже. В библиотеке материалов эту группу параметров можно редактировать только у материалов, добавленных пользователем.

Отображение материалов, формирующих конструктивные слои и геосинтетические прослойки, различно. Конструктивные слои являются отдельными слоями, в то время как геосинтетическая прослойка связана с каким-либо конструктивным слоем и отображается в IndorPavement внутри слоя, даже если предполагается, что геосинтетический материал подстилает конструктивный слой.

Для настройки отображения конструктивного слоя перейдите в свойства этого слоя в группу параметров  Свойства материала в подгруппу  Отображение на чертеже. Возможно несколько вариантов отображения конструктивного слоя или грунта земляного полотна:

  • Заливка сплошным цветом. Включите опцию  Фоновая закраска и в появившемся поле  Цвет фона выберите нужный цвет для отображения материала. Обратите внимание, если включена опция  Условные знаки, то опция  Фоновая закраска может быть недоступна (в случае знаков, для которых не предусмотрено оформление условными знаками с фоном).

  • Отображение условными знаками. Опция  Условные знаки всегда включена по умолчанию, но при необходимости выключить или включить её можно, соответственно убрав или установив флаг  Условные знаки.

    В поле  Коллекция знаков по умолчанию указан пункт IndorSoft Topographic Fills. В строке  Группа знаков выберите пункт Дорожная одежда по ГОСТ Р 21.1207–97 и в поле  Тип знака выберите тип материала. Для выбранного условного знака дополнительно можно изменить цвет отображения (поле  Цвет знаков), масштаб отображения (поле  Масштаб знаков). Для красивого отображения условного знака в чертеже возможно задать смещение условного знака по горизонтали и вертикали (поле  Смещение по X и Y).

  • Отображение условными знаками с фоном. Практически для всех знаков доступно отображение условными знаками с назначением фонового цвета (опции  Условные знаки и  Фоновая закраска).

    Если необходимо отключить отображение материала на чертеже, то отключите обе опции:  Условные знаки и  Фоновая закраска.

Совет. Если в конструкции используются разные типы асфальтобетонов, то для большего удобства в конструктивной схеме на чертеже их можно отобразить разными условными знаками. Например, для верхнего слоя пакета в поле  Тип знаков можно назначить заливку Асфальтобетон мелкозернистый, для среднего слоя — Асфальтобетон крупнозернистый, а для нижнего слоя — Асфальтобетон крупнозернистый 2.

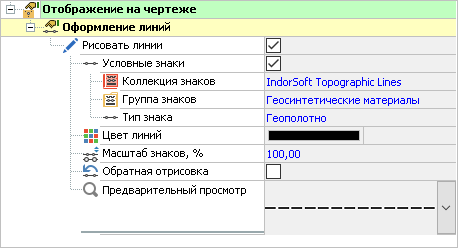

На чертеже у каждого типа геосинтетического материала свой стиль отображения по умолчанию, но при необходимости можно настроить отображение геосинтетических прослоек самостоятельно. Настройки оформления линий расположены в группе  Свойства геосинтетической прослойки в свойствах слоя, в котором находится геосинтетика. По умолчанию включены опции  Рисовать линии и  Условные знаки.

  • Рисовать линии. Если данный флаг отключен, то геосинтетический материал на чертеже отсутствует. При включении он отображается на чертеже конструкции в виде линии. Если при этом отключен флаг Условные знаки, то геосинтетика представлена на чертеже сплошной линией. В таком случае можно настроить только её толщину и цвет.

  • Условные знаки. Эта опция доступна только в том случае, если опция Рисовать линии включена. Для назначения стиля оформления линии включите опцию Условные знаки, в поле Группа знаков из выпадающего списка выберите группу знаков Геосинтетические материалы, а в поле Тип знаков — тип линии в соответствии с применяемым типом геосинтетики.

    При необходимости можно изменить масштаб условного знака линии в поле  Масштаб знаков, цвет — в поле  Цвет линии, а также задать отрисовку в обратном порядке, установив флаг  Обратная отрисовка.

    В поле  Предварительный просмотр отображается вид линии в соответствии с установленными параметрами оформления. При нажатии кнопки  можно выбрать масштаб линии в поле просмотра: 4:1 Очень крупно, 2:1 Крупно, 1:1 Нормально, 1:2 Мелко или 1:4 Очень мелко.
