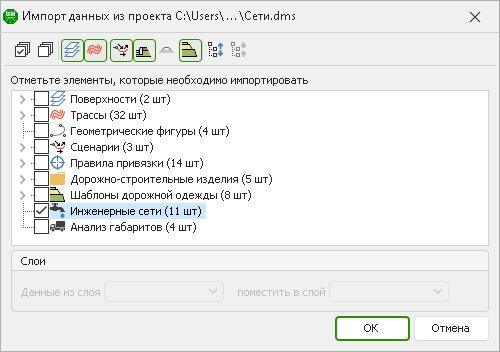

Чертёж профиля и ведомости по инженерным сетям

Чертёж профиля инженерной сети

Напомним, что для редактирования профиля необходимо создать подсеть. Чертёж профиля также формируется для выбранной подсети.

Чтобы сформировать чертёж профиля, выделите нужную инженерную сеть в дереве проекта. Перейдите на вкладку Инженерные сети > Подсети, в выпадающем списке выберите нужную подсеть и затем нажмите кнопку Чертёж.

Откроется окно предварительного просмотра и настройки чертежа. Оно состоит из следующих частей.

Панель инструментов. На панели инструментов располагаются кнопки для экспорта и печати чертежа.
Настройки чертежа. В этой области располагаются настройки для оформления чертежа инженерной сети. Настройки сгруппированы по разделам. Если параметры какого-либо раздела не используются, то их лучше скрыть, нажав на знак рядом с названием раздела.
Область предварительного просмотра. Отображает внешний вид чертежа продольного профиля инженерной сети и автоматически обновляется при изменении любых настроек. Это позволяет сразу оценить результат их применения.
Закладки листов чертежа. Если чертёж располагается на нескольких листах, то в нижней части окна отображаются закладки листов чертежа. Название закладки показывает участок трассы, который располагается на данном листе.

В системе IndorCAD все чертежи формируются по единому принципу. В окне предварительного просмотра настраиваются различные параметры чертежа и оценивается результат их применения. Затем подготовленный чертёж может быть распечатан или передан в различные чертёжные системы для дальнейшей доработки. Подробности настройки чертежей доступны в разделе Формирование чертежей.

Ведомости по инженерным сетям

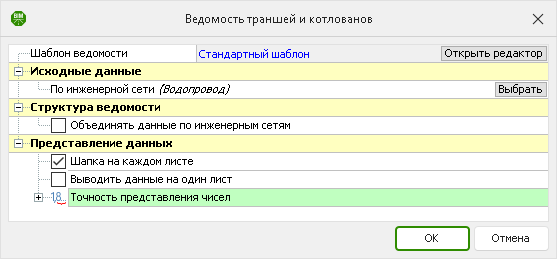

Все ведомости с данными по инженерным сетям располагаются на вкладке Чертежи и ведомости в группе Инженерные сети.

Ведомость пересекаемых коммуникаций

Чтобы сформировать ведомость по инженерным сетям, которые пересекает выбранная трасса, нажмите кнопку Чертежи и ведомости > Ведомости > Инженерные сети и в выпадающем меню выберите пункт Ведомость пересекаемых коммуникаций... В появившемся диалоговом окне укажите нужную трассу и тип инженерных сетей, которые должны попасть в ведомость.

Ведомость содержит информацию об инженерных сетях, которые пересекают выбранную трассу: наименование коммуникации, номер пикета в точке пересечения коммуникации с осью трассы, угол пересечения и пр. В столбце Габарит выводится расстояние между проектной отметкой оси трассы в месте пересечения с коммуникацией и отметкой самой коммуникации.

Ведомость сближения коммуникаций

Чтобы сформировать ведомость сближения инженерных сетей с выбранной трассой, нажмите кнопку Чертежи и ведомости > Ведомости > Инженерные сети и в выпадающем меню выберите пункт Ведомость сближения коммуникаций... В появившемся диалоговом окне определите расстояние от оси трассы до инженерной сети.

В ведомости выводится информация о местоположении начальных и конечных точек инженерных относительно оси трассы, а также значение минимального расстояния от оси трассы до инженерной сети.

Ведомость по узлам инженерных сетей

В ведомости по узлам инженерных сетей можно получить информацию о расположении узлов и их основные параметры, например ключевые Z-отметки конструкции. Чтобы сформировать ведомость, нажмите кнопку Чертежи и ведомости > Ведомости > Инженерные сети и в выпадающем меню выберите пункт Ведомость по узлам инженерных сетей.

Для ведомости предусмотрено два стандартных шаблона: с данными о колодцах и с данными об опорах. Напомним, что при необходимости вид и состав ведомости можно настроить в редакторе шаблонов ведомостей.

В настройках ведомости выберите инженерные сети и вид узлов, по которым необходимо получить данные. Чтобы данные по нескольким инженерным сетям были в одной таблице, включите опцию Объединять данные по инженерным сетям.

Ведомость по колодцам инженерных сетей

Эта ведомость позволяет получить данные о том, из каких элементов состоит каждый колодец выбранной инженерной сети. Кроме того, в ведомости выводится итоговая таблица с общим количеством элементов колодцев инженерной сети.

Чтобы сформировать ведомость, нажмите кнопку Чертежи и ведомости > Ведомости > Инженерные сети и в выпадающем меню выберите пункт Ведомость по колодцам инженерных сетей.

В настройках ведомости выберите инженерные сети, по которым необходимо получить данные. Чтобы объединить данные по нескольким инженерным сетям в одной таблице, включите опцию Объединять данные по инженерным сетям.

Ведомость по опорам освещения инженерных сетей

Эта ведомость позволяет получить подробные данные о конструкции опор и осветительных приборах выбранных сетей освещения.

Чтобы сформировать ведомость, нажмите кнопку Чертежи и ведомости > Ведомости > Инженерные сети и в выпадающем меню выберите пункт Ведомость по опорам освещения инженерных сетей.
