Верх земляного полотна

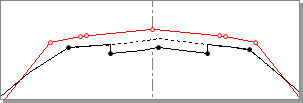

Линия верха земляного полотна (ВЗП) — универсальный объект, с помощью которого обозначается верхняя граница земляного полотна автомобильной дороги для размещения дорожного покрытия. Линия ВЗП позволяет замоделировать земляное полотно в насыпи и выемке для загородных дорог, а также земполотно корытного типа для городских улиц.

Чтобы задать на поперечном профиле линию верха земляного полотна, нажмите кнопку  Создать объект и выберите тип создаваемого объекта: Верх земляного полотна. В списке появится новый объект: Верх земляного полотна. Он состоит из двух частей (групп): левой и правой, в составе которых автоматически создаётся по одному сегменту.

Для данного объекта можно задать следующие параметры.

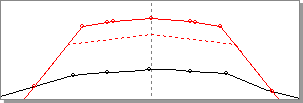

• Толщина дорожной одежды. Вычисляется от оси проектной поверхности и представляет собой отступ линии верха земляного полотна от проектной поверхности.

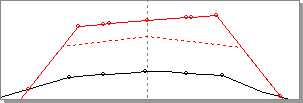

• Если включена опция Доводить до внешнего откоса, линия верха земляного полотна (ВЗП) доводится до внешних откосов, иначе — заканчивается на границе с внутренними откосами. По умолчанию эта опция выключена.

Параметры сегментов верха земляного полотна

Для создания сложных конструкций верха земляного полотна (что бывает востребовано при проектировании в городских условиях или в особых случаях при реконструкции) в левую и правую часть можно добавить несколько сегментов линии ВЗП. Чтобы добавить очередной сегмент верха земляного полотна, нажмите кнопку Создать объект > Сегмент слева (справа).

В каждой группе сегменты располагаются последовательно в порядке удаления от оси трассы. При добавлении нового сегмента ВЗП он устанавливается перед последним сегментом и по умолчанию наследует такой же уклон, как у него. Для каждого сегмента можно задать необходимые параметры построения.

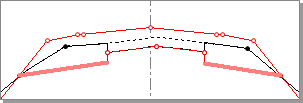

Выделенный в списке сегмент подсвечивается в окне поперечного профиля.

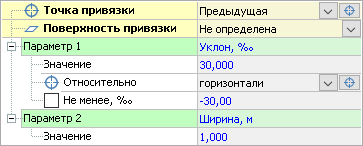

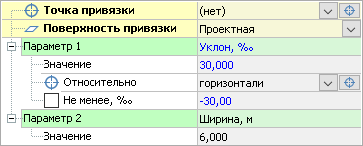

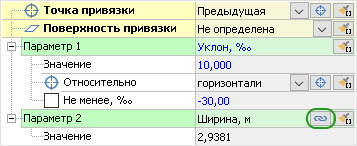

Для настройки позиционирования всех сегментов доступны те же параметры, что определяют положение сегментов проектной поверхности: точка и поверхность привязки, уклон, заложение, dZ и пр. Подробности о них см. в разделе Настройка позиционирования сегментов.

Для последнего сегмента обеих частей ВЗП по умолчанию устанавливается проектная поверхность привязки. В этом случае для него можно задать только параметры уклона, а его длина определяется автоматически.

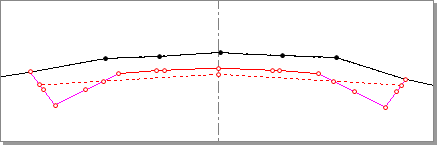

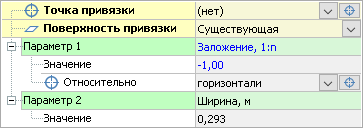

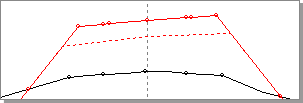

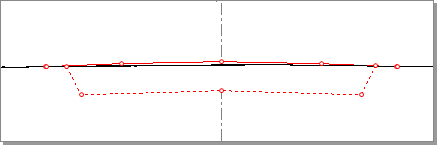

Однако последние сегменты ВЗП не всегда должны пересекаться с проектной поверхностью. Например, при построении ВЗП корытного типа в качестве поверхности привязки можно установить существующую поверхность.

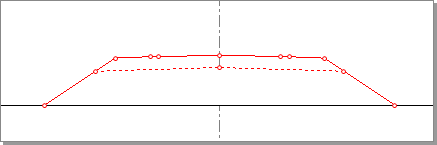

По умолчанию уклоны сегментов отсчитываются от горизонтали. Чтобы уклон считался относительно какого-либо сегмента проектной поверхности, например относительно проезжей части, выберите название этого сегмента в списке Относительно или укажите соответствующий сегменту узел в окне поперечного профиля, нажав кнопку , расположенную справа от поля. Относительный уклон задаётся для того, чтобы при изменении уклона проезжей части, например на вираже, соответственно менялся и уклон линии верха земляного полотна.

Формирование линии верха земляного полотна при реконструкции

Проектирование земляного полотна в условиях ремонта или реконструкции — особая задача, поэтому специально для таких случаев в системе предусмотрены дополнительные настройки линии ВЗП. При помощи этих настроек линия ВЗП может быть запроектирована таким образом, чтобы её центральный участок повторял существующую поверхность, а далее линия шла до границы проектной поверхности с заданным уклоном и указанным расстоянием от проектной поверхности.

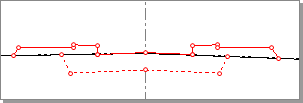

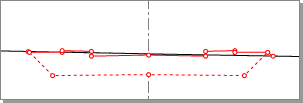

Рассмотрим случай, когда в ходе планируемых работ предполагается частичная разборка существующей дорожной одежды. (Подробности о том, как задать разборку существующей дорожной одежды, см. в разделе Разборка дорожной одежды.) Существующая поверхность при этом смещается до границ разборки, как на рисунке ниже.

Предположим, что проектируемая дорожная одежда в данном случае частично укладывается на существующую ДО, а по краям устраивается конструкция обочин с фиксированной толщиной. Замоделируем соответствующую линию верха земляного полотна.

Выделите в редакторе земляных работ объект Левая часть или Правая часть линии ВЗП.

В нижней части окна отобразятся параметры объекта.

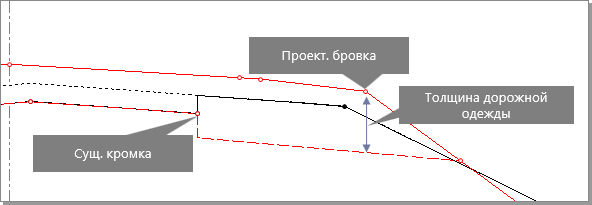

• Параметр Строить от отвечает за определение границ прохождения линии ВЗП по существующей поверхности. В этом поле установите точку привязки линии ВЗП на существующей поверхности (например, выберите существующую кромку). При необходимости задайте смещение от точки привязки. Линия ВЗП будет проходить по существующей поверхности от проектной оси до выбранной точки привязки.

• Для параметра Толщина дорожной одежды задайте фиксированную толщину ДО на обочине. Это значение вычисляется от указанной в поле Относительно точки проектной поверхности и представляет собой отступ линии верха земляного полотна от проектной поверхности. Укажите узел проектной поверхности, относительно которого должно вычисляться это значение (например, проектная бровка). Расчёт толщины дорожной одежды также может вестись от узлов дополнительных поверхностей.

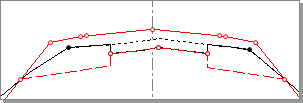

После задания этих настроек в левой и правой части линия ВЗП повторяет существующую поверхность в границах выбранных точек привязки, а дальнейшее прохождение линии ВЗП определяется заданной толщиной дорожной одежды и уклоном сегмента ВЗП.

Сегменты линии верха земляного полотна при реконструкции

Сегментом линии верха земляного полотна при такой конструкции ВЗП выступает участок от выбранной точки на существующей поверхности до границы проектной поверхности.

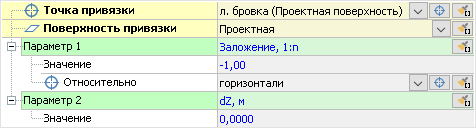

Выделите сегмент ВЗП в списке объектов редактора земляных работ, чтобы увидеть его параметры. По умолчанию уклон сегмента отсчитывается от горизонтали. Чтобы уклон считался относительно какого-либо сегмента проектной поверхности, например относительно проезжей части, выберите название этого сегмента в списке Относительно или укажите соответствующий сегменту узел в окне поперечного профиля, нажав кнопку , расположенную справа от поля.

При изменении уклона обеспечивается заданная в свойствах правой/левой части линии ВЗП толщина дорожной одежды.
