Насыпь, выемка, срезка существующего дорожного полотна

Объекты Насыпь и Выемка формируются системой автоматически по проектной и существующей поверхностям с учётом выемки грунта, снятия растительного слоя, кюветов и верха земляного полотна. Объект Срезка существующего дорожного полотна также строится автоматически по проектной, существующей и интерполированной поверхности. Эти объекты нельзя удалять или редактировать их границы.

Насыпь

Чтобы подсветить насыпь в окне поперечного профиля, выделите объект Насыпь в редакторе земляных работ.

Если на поперечном профиле не задана линия верха земляного полотна, то система считает насыпью те области, в которых проектная поверхность расположена выше существующей.

Если же линия верха земляного полотна задана, то насыпь — это области, в которых существующая поверхность располагается ниже линии верха земляного полотна.

Конструкция насыпи может состоять из нескольких слоёв. Для добавления слоя насыпи в инспекторе объектов редактора поперечных профилей нажмите Создать > Насыпь > Слой насыпи.

Для каждого слоя насыпи можно выбрать материал. От выбранного материала зависит цвет отображения насыпи в 3D-виде; также это значение учитывается при экспорте объекта в формат IFC. Список материалов доступен для редактирования в библиотеке материалов насыпи.

Один из слоёв насыпи обязательно должен быть заполняющим. Выбор заполняющего слоя производится либо в свойствах насыпи в инспекторе объектов, либо двойным щелчком по имени слоя. Заполняющий слой не имеет настроек, занимает оставшееся место в насыпи, не занятое другими слоями.

Для верхних слоёв насыпи, не являющихся заполняющими, настраиваются такие параметры, как высота и уклон низа.

Если нижний слой не является заполняющим, для него задаётся фиксированная высота относительно оси либо верхней или нижней точки существующей поверхности. Если в насыпи один слой, задать ему высоту невозможно.

Автоматическое создание слоёв насыпи

Чтобы автоматически разбить высокую насыпь на участке трассы на слои, выделите объект Насыпь и в контекстном меню выберите вариант Разделить на слои на диапазоне.

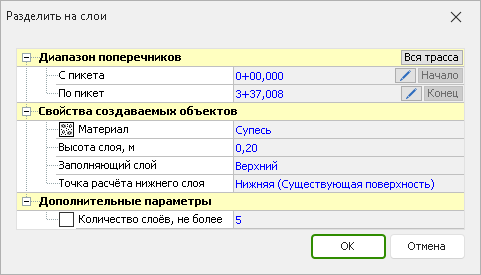

В появившемся диалоговом окне настройте параметры разбивки.

• Диапазон поперечных профилей. Укажите начало и конец участка трассы, на котором необходимо выполнить разбивку насыпи на слои.

• Материал. В этом поле выберите материал, который будет присвоен создаваемым слоям насыпи.

• Высота слоя. Укажите, на слои какой высоты требуется разделить насыпь.

• Заполняющий слой. Выберите, где в составе насыпи должен располагаться заполняющий слой: должен он быть верхним или нижним.

  • Если заполняющий слой располагается сверху, выберите, от какой точки существующей поверхности необходимо рассчитывать высоту нижнего слоя: нижней, верхней или расположенной на оси.

• Если заполняющим является нижний слой насыпи, толщина верхних слоёв обеспечивается на оси трассы. В этом случае настраивается построение верхнего слоя: должен ли он строиться с уклоном ВЗП, либо уклон низа слоя должен быть односкатным или двускатным.

• Максимальное количество слоёв. Количество слоёв в насыпи рассчитывается автоматически в зависимости от высоты насыпи на конкретном поперечном профиле и заданной высоты слоя. Чтобы ограничить количество создаваемых слоёв насыпи, включите опцию Количество слоёв, не более и укажите в этом поле нужное значение, например 5. В результате на поперечных профилях создаётся максимум 5 слоёв (с учётом заполняющего). Если опция выключена, количество слоёв определяется высотой насыпи на поперечном профиле.

В результате операции на каждом поперечном профиле выбранного диапазона создаётся то количество слоёв насыпи, которое соответствует заданным параметрам и высоте насыпи на каждом поперечном профиле.

Геосинтетика в насыпи

Для усиления слоёв насыпи в них можно включать слои геосинтетики. Чтобы добавить слой геосинтетики в насыпь, на панели инструментов нажмите кнопку Создать > Геосинтетика и выберите способ укладки геосинтетики: Слой, Полуобойма слева, Полуобойма справа или Обойма. Геосинтетика добавляется в выделенный слой насыпи. Настраиваемые параметры геосинтетических материалов подробно описаны в разделе Геосинтетика.

Библиотека материалов насыпи

Редактировать материалы насыпи (модифицировать их свойства, создавать или удалять материалы) можно в библиотеке материалов насыпи. Чтобы открыть библиотеку, нажмите кнопку Библиотеки > Материалы > Насыпь.

Окно библиотеки материалов насыпи состоит из панели инструментов, области, в которой отображается список материалов, и области, в которой определяются свойства выделенного материала.

Для работы со списком материалов предназначены командные кнопки на панели инструментов.

Создать новый материал. Создаёт новый материал укрепления, который добавляется в конец списка материалов.

Удалить материал. Удаляет из списка выделенный материал. Удалить материал можно также, нажав клавишу Delete.

Переименовать материал. Позволяет переименовать выделенный материал. Нажмите эту кнопку и введите новое название материала укрепления откосов и кюветов.

Копировать материал. Позволяет скопировать созданный материал с сохранением всех его свойств.

Переместить материал выше. Меняет положение выделенного объекта, помещая его перед предыдущим.

Переместить материал ниже. Меняет положение выделенного объекта в списке, помещая его за следующим.

Эти команды продублированы в контекстном меню, которое открывается щелчком правой кнопки мыши в области со списком материалов укреплений.

Для каждого материала настраиваются параметры его отображения в сечениях и в 3D-виде.

• Оформление в сечениях. Чтобы задать параметры стиля заливки материала для отображения в поперечном профиле, установите флаг Условные знаки. Далее можно настроить следующие параметры стиля:

• коллекцию условных знаков, группу из этой коллекции и тип условного знака из этой группы;

• цвет условных знаков;

• масштаб условных знаков;

• смещение условных знаков по X и по Y.

Для задания цвета фона заливки установите флаг Фоновая закраска и в поле, расположенном ниже, выберите цвет.

• Отображение в 3D. Для настройки отображения материала насыпи в 3D-виде выберите цвет и текстуру заливки. Выбранный цвет будет присвоен слою насыпи и при экспорте в формат IFC.

Выемка

Чтобы посмотреть области выемки в окне поперечного профиля, выделите в списке объект Выемка.

При отсутствии линии верха земляного полотна система считает выемкой те области, в которых проектная поверхность расположена ниже существующей поверхности.

Если же линия верха земляного полотна задана, то выемка — это области, в которых существующая поверхность располагается выше линии верха земляного полотна.

Рассмотрим ещё один пример. Ниже на рисунке показаны области выемки на поперечном профиле (линия проектной поверхности в этих областях ниже линии существующей). Однако объёмы земляных работ на этих участках необходимо вычислять отдельно — как объёмы кюветов. Чтобы система не считала эти области выемкой, а считала их кюветами, необходимо задать на этих участках объекты типа Кювет (см. раздел Нарезка кюветов).

Срезка существующего дорожного полотна

Объект Срезка существующего дорожного полотна используется при проектировании реконструкции автомобильной дороги и позволяет выделить объёмы по срезке существующего дорожного полотна из объёмов по выемке в отдельный вид работ. По умолчанию срезка формируется системой автоматически как область, расположенная выше проектной и интерполированной поверхностей, но ниже существующей.

На рисунке ниже показано построение срезки существующего дорожного полотна в случае насыпи.

Когда работы по реконструкции трассы ведутся в выемке, интерполированная поверхность находится выше проектной, из-за чего срезка не может правильно определиться автоматически. В таких случаях для срезки необходимо вручную настроить точки привязки, по которым определяется нижняя граница объекта. Для этого в параметрах объекта Срезка отключите опцию Отсекать снизу по интерполированной поверхности и задайте точки привязки в разделе Линия отсечения снизу. По указанным точкам привязки строится линия, ограничивающая срезку существующего дорожного полотна. Таким образом, при прохождении трассы в выемке срезкой считается область выше заданной линии отсечения и проектной поверхности, но ниже существующей.
