Ограничительные устройства

Ограничительные устройства предназначены для ограничения движения транспорта на определённых участках дороги. В системе IndorTrafficPlan есть два вида таких объектов: Колесоотбойники и Дорожные блокираторы.

Колесоотбойники

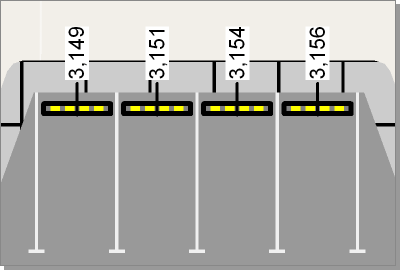

Для создания колесоотбойника воспользуйтесь режимом Главная >  Инженерное обустройство > Ограничительные устройства > Колесоотбойники. Щелчком мыши укажите положение объекта на схеме.

В инспекторе объектов для колесоотбойников можно задать следующие параметры:

• Дата установки объекта указывается в поле Год установки.

• В выпадающем списке Материал можно выбрать из какого материала изготовлен колесоотбойник.

• При необходимости укажите Объект установки. Эта информация выводится в ведомость.

• При наличии на колесоотбойнике световозвращающих элементов установите флаг Световозвращатели.

Редактирование положения колесоотбойника аналогично редактированию положения пункта учёта интенсивности движения, которое рассмотрено в разделе Объекты ИТС в пункте Пункты учёта интенсивности движения.

Параметры отображения колесоотбойников задаются в свойствах слоя Ограничительные устройства. Здесь можно задать масштаб условного знака и настроить подписи местоположения. При этом настройки подписей применяются ко всем ограничительным устройствам.

Дорожный блокиратор

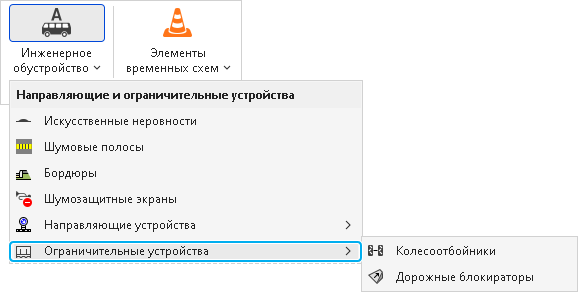

Для создания дорожного блокиратора воспользуйтесь режимом Главная >  Инженерное обустройство > Ограничительные устройства> Дорожные блокираторы. Щелчком мыши укажите положение объекта на схеме.

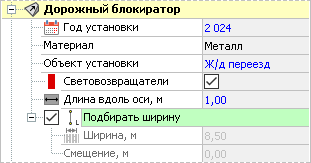

В свойствах для дорожного блокиратора можно настроить ряд параметров.

• В поле Год установки указывается год установки блокиратора.

• В поле Материал указан материал, из которого изготовлен блокиратор.

• Информация об Объекте установки выводится в ведомость ограничительных устройств.

• При наличии на блокираторе световозвращающих элементов установите флаг Световозвращатели.

• Значение, указанное в поле Длина вдоль оси, влияет на ширину условного знака на схеме.

• Если блокиратор располагается не по всей ширине дороги, снимите флаг Подбирать ширину и задайте его ширину и смещение в соответствующих полях.

В свойствах блокиратора в разделе Геометрия в поле Размещение можно выбрать, каким образом расположен объект на дороге: по всей ширине, на прямом или на обратном направлении.

Чтобы изменить положение блокиратора, выделите его на схеме и переместите с помощью мыши или задайте положение в свойствах объекта в разделе Геометрия.

Параметры отображения дорожных блокираторов задаются в свойствах слоя Ограничительные устройства. Здесь можно выбрать стиль линий и стиль заливки, а также настроить подписи местоположения. При этом настройки подписей применяются ко всем ограничительным устройствам.
