Технический паспорт автомобильной дороги

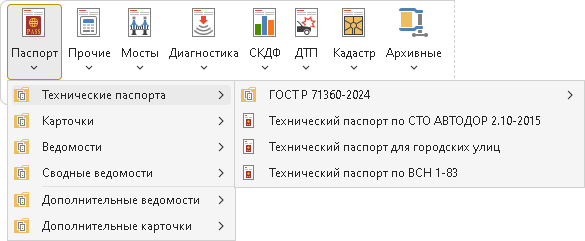

Технический паспорт автомобильной дороги можно сформировать по ВСН 1-83 или по СТО Автодор, а также в системе возможно сформировать технический паспорт для городских улиц. Для формирования технических паспортов используется кнопка Данные > Паспорт > Технические паспорта.

Технический паспорт по ГОСТ Р 71360–2024

С 1 июня 2024 года на территории РФ введён в действие ГОСТ Р 71360-2024 «Дороги автомобильные общего пользования. Технический учет и паспортизация. Общие технические требования». Формирование паспорта автомобильной дороги в соответствии с ГОСТ Р 71360–2024 подробно рассматривается в инструкции по формированию технического паспорта по ГОСТ Р 71360–2024.

Технический паспорт по ВСН 1-83

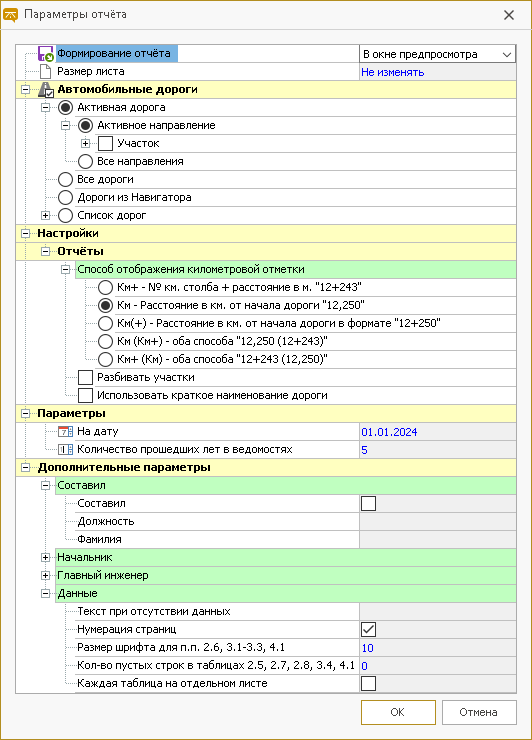

Чтобы сформировать паспорт автомобильной дороги в соответствии с ВСН 1-83, в выпадающем списке кнопки Паспорт выберите Технические паспорта > Технический паспорт по ВСН 1-83. В открывшемся диалоговом окне настройте параметры:

  • В разделе Формирование отчёта можно выбрать, где сформировать ведомость: в окне предпросмотра или сразу в формате MS Word, MS Excel и т.д.

  • Формат и ориентацию листа можно настроить в поле Размер листа.

  • В разделе Автомобильные дороги нужно указать, по каким дорогам или участкам дорог формируется паспорт. Если требуется сформировать паспорта сразу по нескольким дорогам, то в документе они будут располагаться последовательно друг за другом.

  • В разделе Отчёты можно указать способ отображения километровой отметки, а также установить флаг опции Использовать краткое наименование дороги для отображения в паспорте наименования дороги из поля Краткое наименование в окне свойств автомобильной дороги. При включенной опции Разбивать участки, если для формирования паспорта выбран участок дороги, протяжённые объекты обрезаются до границ участка.

  • В разделе Параметры можно установить дату, на которую формируется паспорт.

  • На титульный лист можно добавить фамилию и должность инженера, составившего документ, а также начальника и главного инженера.

  • Дополнительно можно настроить, какой текст выводить при отсутствии данных, отображение номеров страниц и другие дополнительные параметры.

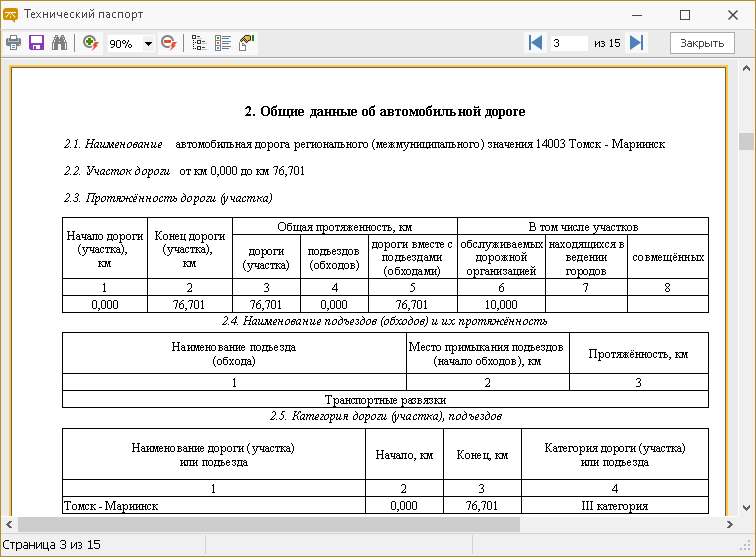

После настройки параметров нажмите ОК. Сформированный паспорт открывается в окне предпросмотра. Сформированный документ содержит: схему автомобильной дороги, общие данные о ней, экономические и технические характеристики, денежные затраты и основные объёмы выполнения работ.

Из окна предварительного просмотра паспорт можно экспортировать в файлы различных форматов (PDF, документы Microsoft Excel, OpenOffice Writer и т.д.) или распечатать.

Технический паспорт по СТО Автодор 2.10–2015

Для формирования паспорта автомобильной дороги в соответствии с СТО Автодор 2.10–2015 в выпадающем списке кнопки Паспорт выберите Технические паспорта > Технический паспорт по СТО Автодор 2.10–2015.

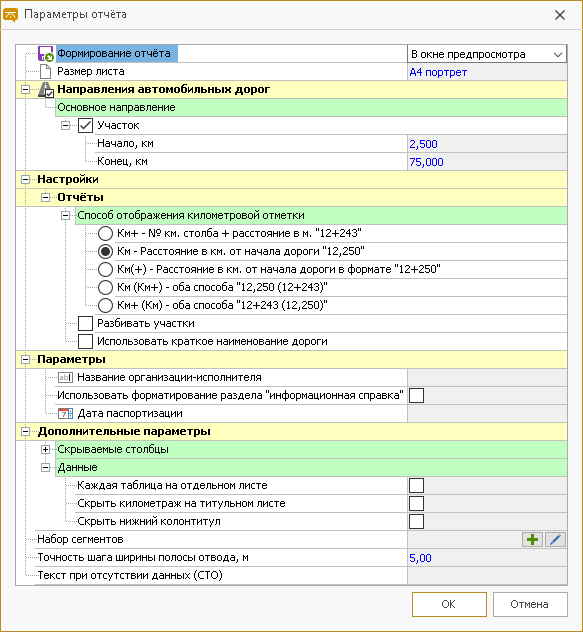

Окно настройки параметров отчёта аналогично диалогу настройки для формирования паспорта по ВСН 1-83: есть возможность выбора, в каком виде представить готовый отчёт, возможность задать формат и ориентацию листа, указать способ отображения километровой отметки, задать участок дороги, по которому требуется сформировать паспорт, и пр. Также для настройки доступны и некоторые другие параметры:

  • В разделе Параметры можно ввести наименование организации-исполнителя в соответствующем поле, указать дату паспортизации. При включении опции Использовать форматирование раздела "Информационная справка" применяются настройки форматирования, заданные в окне редактирования текста при заполнении карточки автомобильной дороги.

  • В разделе Дополнительные параметры можно скрыть отображение некоторых столбцов, включить опцию вывода каждой таблицы на отдельном листе, указать точность шага ширины полосы отвода в метрах и др. При необходимости дорогу можно делить на условные сегменты, создавая различные варианты разделения, и затем в поле Набор сегментов выбрать один из созданных наборов для отображения в отчёте.

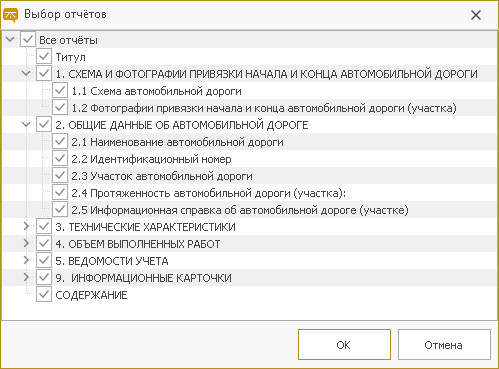

При нажатии кнопки ОК открывается диалоговое окно Выбор отчётов, в котором можно выбрать, какие ведомости и информационные карточки включить в паспорт автомобильной дороги. Установите флаг Все отчёты для включения в готовый отчёт всех возможных отчётов или отметьте только необходимые пункты, соответствующие составу имеющихся характеристик, параметров, элементов автомобильных дорог и дорожных объектов.

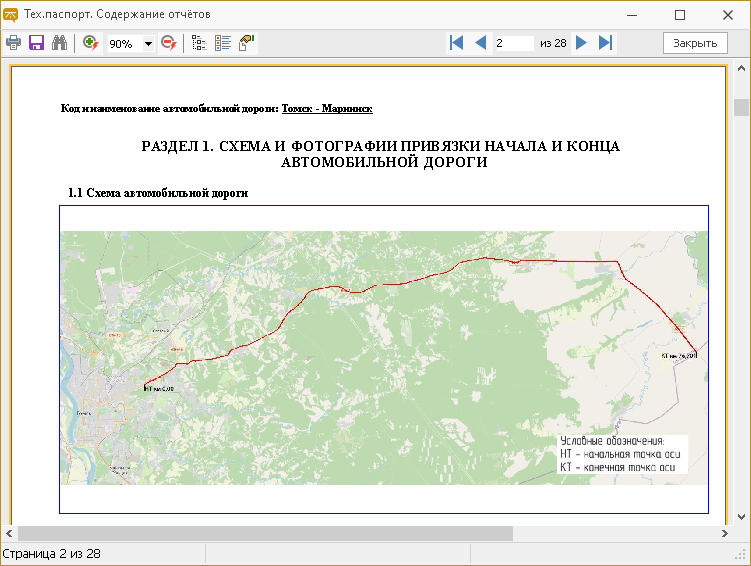

Далее открывается готовый паспорт автомобильной дороги в выбранном формате документа. На рисунке ниже представлен вариант сформированного документа в окне предпросмотра.

Технический паспорт для городских улиц

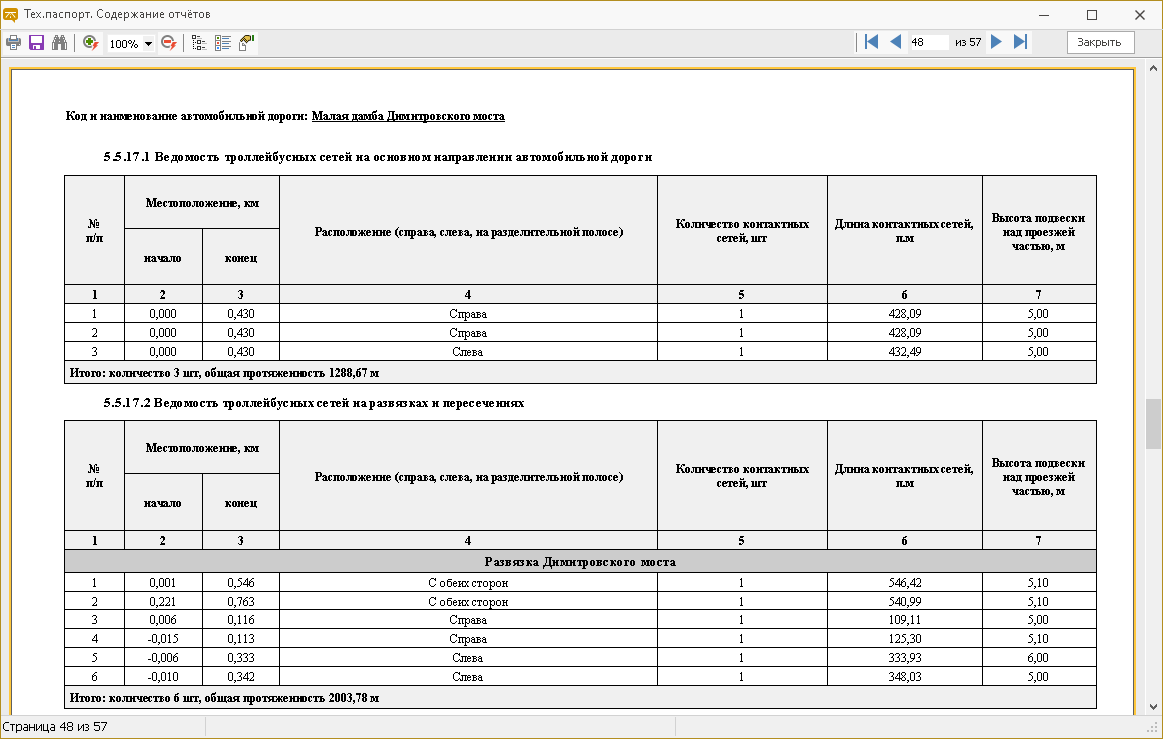

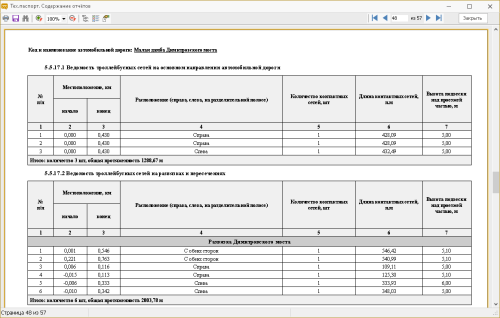

Технический паспорт городских улиц создан на основе паспорта автомобильной дороги в соответствии с СТО Автодор 2.10–2015 с учётом особенностей городской улично-дорожной сети. Сформировать паспорт для городских улиц можно с помощью кнопки Паспорт > Технические паспорта > Технический паспорт для городских улиц. Настройки параметров для формирования документа аналогичны настройкам для паспорта по СТО Автодор, но при выборе отчётов в списке появляются ведомости, характерные для условий городских улиц, например ведомость трамвайных путей, ведомость троллейбусных сетей и др.

Сформированный паспорт также включает в себя: титульный лист, схему автомобильной дороги, описание мест привязки начала и конца автомобильной дороги (участка), содержание и т.д.
