Библиотека серий

Библиотека серий представляет собой справочник, в котором содержится вся номенклатура элементов водопропускных труб, описанная в поддерживаемых системой типовых альбомах. Здесь можно просмотреть подробную информацию по выбранным элементам, в том числе увидеть чертежи и трёхмерное изображение элементов.

Чтобы открыть библиотеку серий, в главном окне системы нажмите кнопку Главная > Библиотека серий > Библиотека серий.

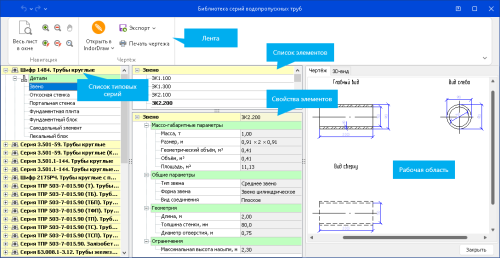

Окно библиотеки серий состоит из приведённых ниже элементов.

  • Лента. Содержит доступные на текущий момент команды системы.
  • Рабочая область. Состоит из двух вкладок: Чертёж, в которой отображается чертёж выбранного элемента с размерными линиями, и 3D-вид, в которой можно увидеть трёхмерную модель элемента.
  • Список типовых серий. Содержит перечень серий, реализованных в системе IndorCulvert, и типов элементов, доступных для каждой серии.
  • Список элементов. Содержит перечень типовых элементов, входящих в состав серии, выделенной на данный момент в списке серий.
  • Окно параметров элемента. Отображает свойства выбранного элемента.

Чтобы увидеть, какие типы элементов (детали и конструкции) входят в состав серии, нажмите кнопку рядом с её названием. Выделите какой-либо тип элементов (например, звено) — справа появится перечень всех элементов выбранного типа в текущей серии. Под списком элементов в окне свойств отображаются параметры выделенного элемента.

Просмотр параметров элементов

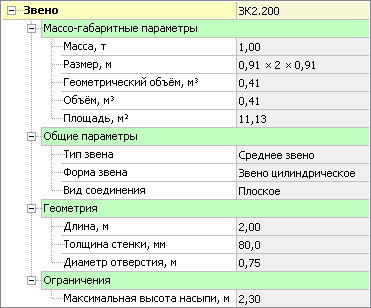

Параметры выделенного элемента водопропускной трубы отображаются в инструментальном окне под списком элементов. Все параметры разделены на четыре группы.

  • Массо-габаритные параметры. В данной группе указываются общие характеристики элемента, его размер, объём и масса, если они известны. Эти параметры используются при формировании спецификации на трубу.
  • Общие параметры. Общие параметры содержат описание элемента. Например, для звена средней части трубы будут указаны тип звена, его форма и вид соединения.
  • Геометрия. Каждый тип объектов имеет, помимо размера, набор параметров, определяющих его геометрию. Например, для звена средней части трубы это длина, толщина стенок и диаметр отверстия.
  • Ограничения. Для некоторых элементов в типовом проекте предусмотрены ограничения по применению. Для звеньев трубы, например, задаётся максимальная высота насыпи, при которой они могут использоваться в данной конструкции.

Работа с чертежом

В рабочей области отображается чертёж выделенного элемента.

Для навигации по чертежу в рабочей области используются колесо мыши и стандартные режимы просмотра, расположенные в группе Навигация:  Режим увеличения,  Режим уменьшения, Режим панорамирования.

Чтобы отобразить в рабочей области весь чертёж, нажмите кнопку  Весь лист в окне.

Чертёж элемента в любой момент можно передать в сторонние системы для доработки или распечатать. Кнопки для работы с чертежом располагаются на ленте в группе Чертёж.

Команды экспорта доступны в выпадающем меню кнопки Главная > Чертёж >  Экспорт. Они позволяют экспортировать чертёж в различные форматы: DWG/DXF, 2D DWF, 3D DWF и пр.

Замечание. При использовании пробной или учебной версии системы кнопки экспорта в сторонние форматы недоступны. Однако для доработки чертежа можно экспортировать его в систему IndorDraw.

Чертёж также можно открыть напрямую в таких системах, как IndorDraw, AutoCAD и пр. Для этого раскройте выпадающее меню кнопки Открыть в IndorDraw и выберите нужный вариант.

Чтобы распечатать чертёж, нажмите кнопку  Печать чертежа. Подробно настройки печати рассматриваются в разделе Печать чертежа.
