Печать чертежа

Параметры печати чертежа конструкции водопропускной трубы настраиваются в диалоговом окне Печать. Оно открывается кнопкой Главная > Чертёж > Печать чертежа, а также сочетанием клавиш Ctrl+P. Окно настройки печати содержит несколько вкладок с параметрами печати и область предварительного просмотра.

• На вкладке Принтер укажите принтер, на который осуществляется печать. Чтобы выбрать формат бумаги для печати, нажмите кнопку Свойства рядом с названием принтера. В открывшемся окне укажите размер и ориентацию листов.

• На вкладке Листы можно выбрать для печати активный лист, указать конкретные листы или выбрать все листы чертежа. Считается, что чертёж трубы всегда формируется одним листом, который может быть склеен из нескольких. Поэтому настройки на этой вкладке не актуальны при печати чертежа трубы из IndorCulvert.

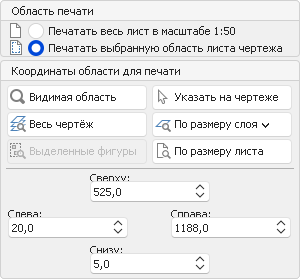

• На вкладке Область печати выберите способ определения области печати и настройте границы печати.

  • При выборе варианта Печатать весь лист в масштабе 1:50 чертёж печатается на одном листе заданного размера в указанном масштабе. Если чертёж в формате 1:50 невозможно вписать в выбранный формат бумаги, то область чертежа, не попавшая на лист, отсекается. Этот вариант рекомендуется выбирать при печати на листах большого формата.

  • Чтобы самостоятельно указать область для печати, выберите вариант Печатать выбранную область листа чертежа. После этого становится доступным раздел Координаты области для печати.

    • Если нажать кнопку Видимая область, то система распечатает на листе ту часть чертежа, которая в этот момент отображается в главном окне системы.

    • Чтобы распечатать весь чертёж, нажмите кнопку Весь чертёж. Координаты печатаемой области установятся по размеру, занимаемому всеми объектами чертежа.

    • При нажатии кнопки Указать на чертеже включается режим выбора области печати и становится активным главное окно системы. В главном окне выделите рамкой нужный фрагмент чертежа, после чего система снова переключится на окно настройки печати.

    • Для установления координат печатаемой области по размеру слоя нажмите кнопку По размеру слоя и выберите нужный слой.

    • Чтобы напечатать весь лист чертежа, нажмите кнопку По размеру листа. В этом случае координаты печатаемой области установятся по размеру, занимаемому всеми объектами на выбранном листе.

    • При необходимости координаты печатаемой области можно изменить в полях: Слева, Сверху, Справа и Снизу. В качестве начала системы координат используется левый нижний угол листа.

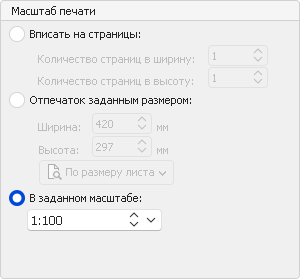

• На вкладке Масштаб настройте масштаб изображения при печати.

  • Чтобы вписать чертёж на указанное количество страниц в ширину и в высоту, выберите пункт Вписать на страницы и укажите количество страниц. При этом масштаб чертежа становится произвольным.

  • При выборе пункта В заданном масштабе в поле отображается текущий масштаб печатаемого изображения в соответствии с размерами печатаемой области. Чтобы изменить масштаб, введите в поле нужное значение. В результате изменения масштаба печатаемая область не изменится, но изменится её размер.

  • Также можно указать размер чертежа при печати в миллиметрах. Для этого выберите пункт Отпечаток заданным размером и укажите в полях размер отпечатка. При нажатии кнопки По размеру листа появляется список, в котором можно выбрать размеры одного из стандартных форматов листа или установить заданные по принтеру.

• На вкладке Страница можно выбрать порядок печати страниц и задать поля и нахлёст страниц.

  У каждого принтера есть понятие «непечатаемая область» — ширина полей по краям листа, на которых он не может печатать. Чтобы установить непечатаемую область минимальной в соответствии с выбранным принтером, нажмите кнопку По минимуму. Также можно задать размеры полей вручную.

  Для удобства склейки распечатанного чертежа можно установить вертикальный и (или) горизонтальный нахлёст, введя нужные значения величины нахлёста в поля Нахлёст.

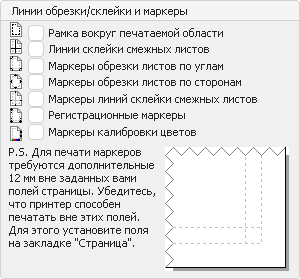

• На вкладке Маркеры можно включить отображение линий обрезки и склейки. Для печати маркеров требуются достаточно большие поля листа, поэтому может оказаться, что установленные поля малы для печати маркеров. В этом случае появляется предупреждение в левом нижнем углу окна. Чтобы установить поля страницы достаточными для печати выбранных маркеров, перейдите на вкладку Страница и нажмите кнопку  рядом с каждым значением полей страниц.

• Растеризация чертежа

  Некоторые драйверы принтеров не всегда корректно обрабатывают команды Windows по отрисовке графических примитивов. Это проявляется в искажении или полной потере изображения при печати. В некоторых случаях таких проблем можно избежать с помощью опции Полная программная растеризация на вкладке Растеризация. Однако из-за этого многие настройки принтера могут не работать, особенно касающиеся настройки цветов.

  При необходимости в целях экономии краски можно сделать чертёж чёрно-белым, включив опцию Принудительное приведение к серым цветам. В качестве способа получения серого оттенка из списка выбирается способ усреднения компонентов цвета.

• Если принтер не распознаёт шрифты, то на вкладке Параметры можно установить флаг Выводить все текстовые надписи полигонами. При необходимости всем надписям можно принудительно задать чёрный цвет для печати, установив флаг Выводить все надписи чёрным цветом.

В области предварительного просмотра отображаются листы чертежа. Если чертёж больше размера листа, на который воспроизводится печать, то при печати он разбивается на несколько листов. Далее листы можно склеить, ориентируясь по маркерам склейки. Над областью предварительного просмотра располагается панель инструментов. Чтобы изменить вид отображения листов, нажмите кнопку на панели инструментов и выберите в выпадающем меню нужный вид. Чтобы отметить все страницы, нажмите кнопку  Печатать все страницы на панели инструментов над областью просмотра. Исключить из печати все страницы можно с помощью кнопки  Не печатать все страницы.

Если некоторые страницы печатать не нужно, то их можно исключить из печати, щёлкнув мышью на их изображении в области просмотра.
