Создание варианта конструкции трубы

Кнопки для работы с вариантами конструкций располагаются на вкладке Главная в группе Вариант конструкции.

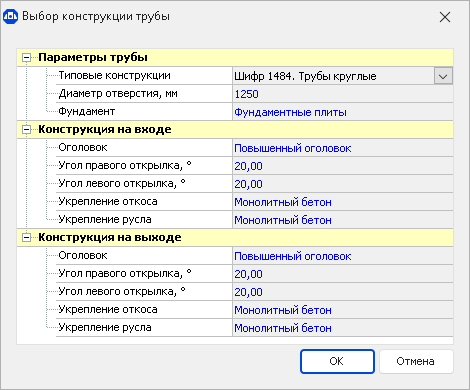

Для создания варианта конструкции трубы выделите в окне структуры проекта участок проектирования, на котором должна располагаться труба, а затем нажмите кнопку Главная > Вариант конструкции > Создать вариант. В открывшемся окне нужно указать начальные параметры искусственного сооружения: типовой проект, размер отверстия, тип оголовков на входе и выходе и пр. По этим параметрам система формирует первоначальную конструкцию водопропускной трубы (см. Первоначальный подбор конструкции).

Все варианты конструкции трубы отображаются в окне структуры проекта. Варианты сгруппированы по участкам проектирования. При выделении в окне структуры проекта какого-либо варианта конструкции в рабочей области отображается его интерактивный чертёж, а в инспекторе объектов — его свойства.

При создании нескольких вариантов конструкций рекомендуется давать им осмысленные названия, чтобы потом было проще ориентироваться в списке. Изменить название варианта можно в его свойствах в инспекторе объектов в разделе Общие параметры.

Чтобы удалить вариант конструкции, выделите его в списке вариантов и нажмите кнопку Удалить.

Создать на текущем участке проектирования копию существующего варианта конструкции можно, выделив этот вариант и нажав кнопку Копировать вариант.

Кнопки Выше и  Ниже перемещают вариант в списке на позицию вверх или вниз.

Замечание. Если на участке проектирования создано несколько вариантов конструкций, то один из них является основным. В окне структуры проекта он выделяется жирным шрифтом. Чтобы сделать вариант основным, дважды щёлкните мышью на его названии в окне структуры проекта. Понятие основного варианта используется при работе с системой IndorCulvert в качестве модуля в составе системы IndorCAD — в этом случае в проект IndorCAD передаётся вариант, назначенный основным.
