Первоначальный подбор конструкции

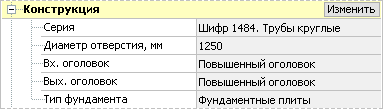

При создании нового варианта искусственного сооружения (кнопка Главная > Вариант конструкции > Создать вариант) в окне выбора конструкции нужно указать основные параметры, по которым система формирует первоначальную конструкцию трубы. Параметры конструкции могут корректироваться, если в процессе проектирования требуется их уточнение или изменение. Для этого в свойствах варианта в разделе Конструкция нажмите кнопку Изменить.

Набор параметров зависит от типовой серии, по которой проектируется водопропускная труба, для конструкций из одного материала этот набор может отличаться незначительно. Рассмотрим отдельно параметры железобетонных и металлических конструкций.

Железобетонные трубы

• В группе Параметры трубы задайте базовые параметры для подбора конструкции.

  • В поле Типовые конструкции выберите из выпадающего меню типовой проект, на основании которого будет выполняться проектирование. Система поддерживает порядка 20 типовых альбомов железобетонных и металлических водопропускных труб различной формы, применяемых для различных природных условий.

  • В строке Диаметр отверстия задайте диаметр трубы для круглых труб и труб из полуколец. Для прямоугольных труб в строке Размер отверстия укажите высоту и ширину трубы.

  • В поле Фундамент выберите один из типов фундамента, предусмотренных типовым проектом. Для железобетонных конструкций в большинстве случаев предусмотрено три типа фундамента: песчано-гравийная подушка, фундаментные плиты и монолитный бетон.

• В разделе Конструкция на входе укажите тип элементов конструкции на входе трубы.

  • Оголовки труб обеспечивают сопряжение тела трубы с насыпью и создают благоприятные условия протекания воды на входе и выходе. В поле Оголовок выберите тип оголовка: обычный или повышенный. Повышенные оголовки имеют больший размер входного отверстия, что увеличивает водопропускную способность трубы.

При выборе труб из длинномерных звеньев (серия ТПР 503–7–015.90) поле Оголовки отсутствует, поскольку для таких конструкций типовыми альбомами предусмотрены только обычные оголовки.

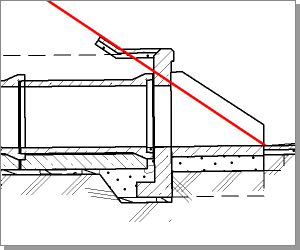

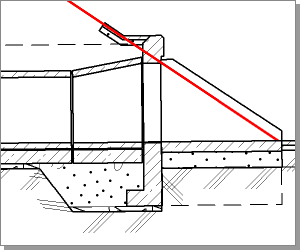

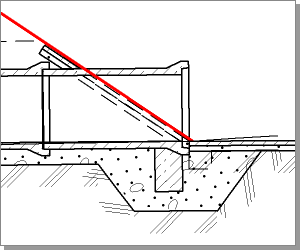

У труб из длинномерных звеньев серии Б3.008.1–3.12 также предусмотрены только обычные оголовки. Но для них в поле Оголовки имеется возможность выбора конструкции оголовочной части без откосных стенок. Варианты конструкции с откосными стенками и без них приведены на рисунках.

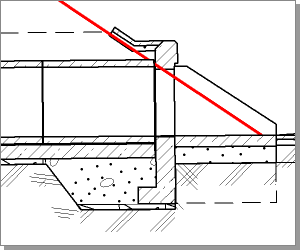

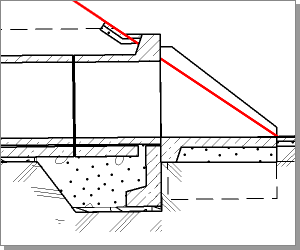

• Для круглых труб с плоским опиранием серии 3.501.1–144 при выборе обычного оголовка нужно дополнительно указать Вариант оголовка: с портальной стенкой или с цилиндрическим звеном и противофильтрационным блоком. На рисунках приведены соответствующие конструкции.

• В поле Угол открылков задайте угол поворота откосных стенок (открылков) относительно продольной оси трубы.

• В строке Укрепление откоса выберите материал конструкции укрепления откоса или укажите, что укрепление отсутствует.

• Материал конструкции укрепления русла задайте в поле Укрепление русла, также в этом поле можно указать отсутствие укрепления. Размеры укрепления подбираются по таблицам типовой серии 3.501.1-156 «Укрепления русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб».

• В разделе Конструкция на выходе задайте параметры конструкции на выходе трубы. Набор параметров в этом разделе аналогичен разделу Конструкция на входе.

• Когда все основные параметры заданы, нажмите кнопку ОК.

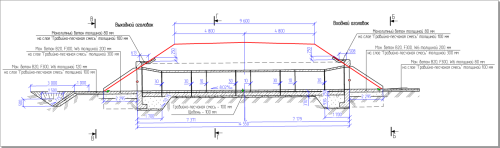

Созданная системой по заданным параметрам конструкция отображается в рабочей области.

Металлические трубы

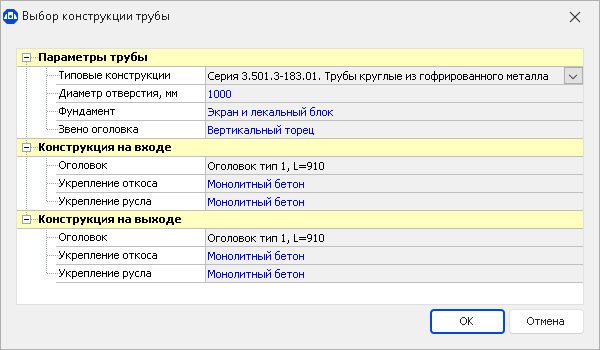

• Так же как и для железобетонных конструкций, для металлических труб в группе Параметры трубы задаются базовые параметры для подбора конструкции.

  • В поле Типовые конструкции выберите из выпадающего меню типовой проект, на основании которого будет выполняться проектирование.

  • В строке Диаметр отверстия укажите диаметр трубы.

  • В поле Фундамент для металлических гофрированных труб задайте тип противофильтрационной перемычки: экран и лекальный блок или цементно-грунтовая подушка.

    Стальные электросварные прямошовные трубы по ГОСТ 10704–91 чаще всего укладываются под временные дороги, поэтому их конструкцию максимально упрощают: под них не укладывают фундаментные блоки, при проектировании на съездах для оголовков устраивают укрепления из цементно-грунтовой подушки.

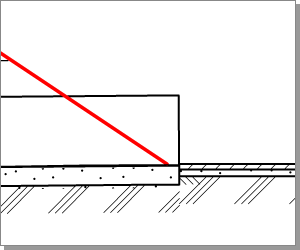

    На рисунке изображена конструкция стальной трубы на песчано-гравийной подушке без противофильтрационной перемычки.

• Оголовочные части металлических труб могут быть двух видов: с вертикально срезанным торцом и торцом, срезанным по откосу насыпи. Выбрать нужный вариант оголовка можно в поле Звено оголовков. Скошенный торец доступен при выборе диаметра от 1500 мм и более для серий 3.501.3–189.14 и 3.501.3–187.10, от 2500 мм для серии 3.501.3–185.03, от 2000 мм для остальных типовых серий металлических гофрированных труб, поддержанных в системе. Вертикальный оголовок доступен для всех диаметров. Если в типовом альбоме для выбранного диаметра не предусмотрен вертикальный торец, то в поле Оголовок в разделе Конструкция на входе (выходе) тип оголовка определяется как пользовательский.

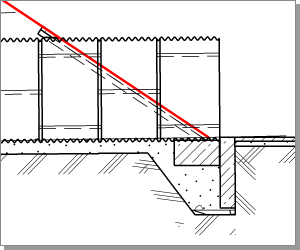

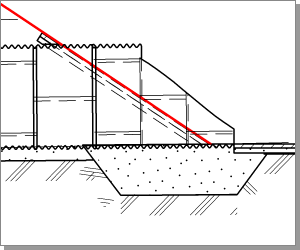

  На рисунках приведены конструкции труб с экраном и лекальным блоком с вертикальным торцом и с цементно-грунтовой подушкой со скошенным торцом.

• В разделе Конструкция на входе выберите тип элементов конструкции на входе трубы.

  • У металлических труб поле Оголовок недоступно для редактирования. В нём выводится тип оголовка согласно типовому альбому. Тип оголовка зависит от выбранного фундамента и оголовочного звена.

  • В строке Укрепление откоса выберите материал конструкции укрепления откоса или укажите, что укрепление отсутствует.

  • Материал конструкции укрепления русла задайте в поле Укрепление русла, также в этом поле можно указать отсутствие укрепления.

• В разделе Конструкция на выходе укажите параметры конструкции на выходе трубы. Набор параметров в этом разделе аналогичен разделу Конструкция на входе.

• Когда все основные параметры заданы, нажмите кнопку ОК.

Созданная системой по заданным параметрам конструкция отображается в рабочей области.
