Формирование чертежей дорожных знаков

Чертежи дорожных знаков формируются автоматически для знаков индивидуального проектирования. Чертёж может содержать сам дорожный знак, размерные линии, таблицу используемых символов и краткую информацию о знаке.

Чтобы создать чертёж дорожного знака, нажмите кнопку Данные > Чертежи и ведомости > Чертежи дорожных знаков.

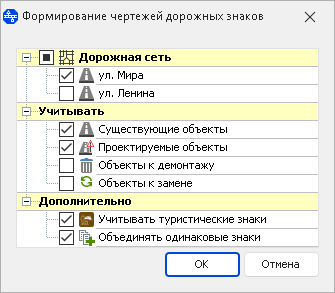

В появившемся диалоговом окне выберите автомобильную дорогу, для которой нужно сформировать чертежи дорожных знаков, а также укажите, знаки в каких состояниях нужно учитывать. Если на дороге есть одинаковые знаки, их можно объединять на один чертёж, на котором будет указано их количество и местоположение. Дополнительно можно формировать чертежи туристических знаков.

При нажатии кнопки ОК открывается окно предварительного просмотра. В левой части окна располагаются настройки оформления чертежа.

  • В разделе Слои листа чертежа можно настроить видимость элементов чертежа.

  • В разделе Параметры листа настраиваются масштаб чертежа и свойства листа чертежа. В выпадающем списке Выбор масштаба можно выбрать, каким образом подбирается масштаб чертежа знака: Подбирать по размеру листа, Индивидуальный (из редактора знака) и Общий для всех знаков. В этом же разделе можно выбрать размер листа и задать размер полей чертежа.

  • В разделе Дополнительные параметры можно настроить расположение различных элементов чертежа (заголовок, информация о знаке, таблица символов), размер и стиль текста. Также можно отключить видимость элементов чертежа.

  • Формат подписи километража задаётся в разделе Подписи километража.

  • В разделе Стиль знаков на чертеже можно выбрать, какие цвета использовать при формировании чертежей ЗИП. Также настроить цвета можно до формирования чертежей в свойствах слоя Дорожные знаки в разделе Стиль знаков на чертеже.

Обратите внимание, что каждый знак индивидуального проектирования располагается на отдельном листе. В нижней части окна расположены закладки листов чертежа.

Как и чертёж схемы ОДД, готовый чертёж дорожного знака можно распечатать или экспортировать в различные форматы (файлы чертежа IndorDraw, DWG/DXF и пр.).
