Шаблоны оформления

В системе IndorTrafficPlan можно настраивать внешний вид различных элементов проекта и сохранять эти настройки для быстрого доступа к ним.

Шаблоны объектов

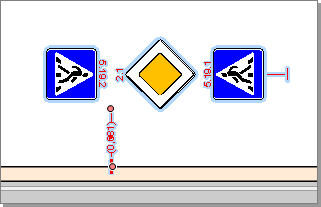

Во время создания нового объекта — элемента дороги, обустройства, ситуации или оформления — его параметры отображаются в инспекторе объектов. Эти параметры можно сохранить в шаблоне для дальнейшего использования, что значительно облегчает создание однотипных объектов. Рассмотрим работу с шаблонами на примере сочетания знаков 2.1 Главная дорога и 5.19.1, 5.19.2 Пешеходный переход.

С шаблонами можно выполнить указанные ниже действия.

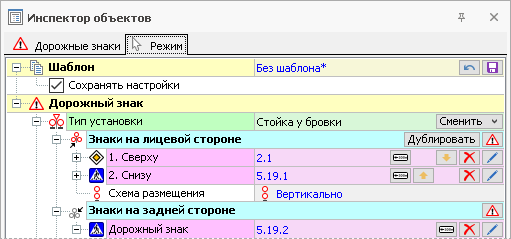

  • Чтобы создать шаблон данного сочетания знаков, необходимо перейти в режим создания знака 2.1 Главная дорога. В инспекторе объектов отобразятся свойства знака и появится дополнительное поле Шаблон. Обратите внимание: раздел доступен только в процессе создания. После того как построение объекта будет завершено, сохранить настройки в шаблон станет невозможно. В инспекторе объектов добавьте дорожные знаки 5.19.1, 5.19.2 на лицевой и обратной сторонах стойки и нажмите кнопку  Сохранить в правом верхнем углу инспектора объектов. В отобразившемся окне задайте имя для шаблона и нажмите OK. Если при этом установить флаг Сохранять настройки, то в дальнейшем при создании знака 2.1 именно этот шаблон будет применяться автоматически.
  • Чтобы отредактировать сохранённый шаблон, войдите в режим создания объекта, выберите нужный шаблон и измените параметры объекта. В инспекторе объектов отобразится кнопка  Сохранить, после нажатия которой откроется окно сохранения шаблона. Если в поле Имя оставить наименование того шаблона, который был изменён, после сохранения он обновится. Если задать новое имя, настройки сохранятся в отдельный шаблон.

  • Чтобы сбросить все настройки объекта, которые были изменены, войдите в режим создания объекта и нажмите кнопку  Сбросить изменённые настройки, которая отобразится в инспекторе объектов в области Шаблон.
  • Чтобы удалить ранее сохранённый шаблон, войдите в режим создания объекта и, после того как в инспекторе объектов отобразится окно Шаблон, выберите нужный шаблон и нажмите кнопку  Удалить напротив него.

Набор настроек слоёв

Кроме шаблонов объектов, в системе IndorTrafficPlan можно создавать наборы настроек слоёв, которые применяются к листам схемы и карты. Например, если на листах схемы нужно задать одни настройки подписи, а на листах карты другие, или если на листах с разным масштабом нужно задать различные значения масштаба для объектов одного типа, это можно сделать в Наборе настроек.

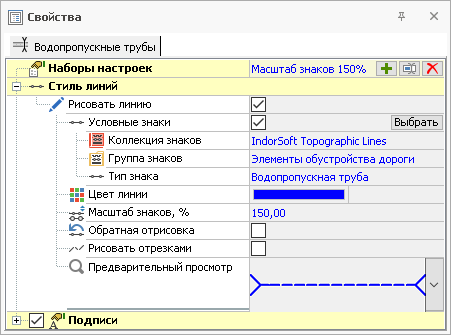

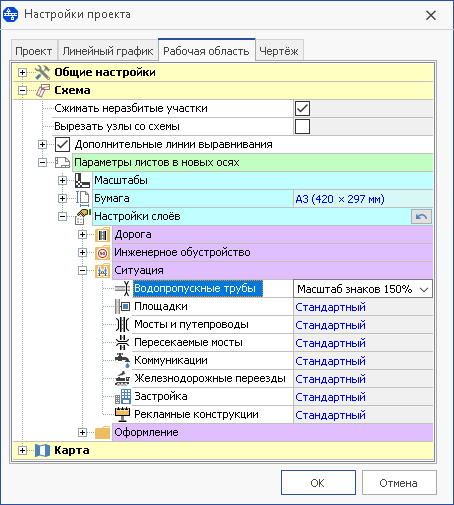

Возможность создать набор альтернативных настроек слоя предусмотрена для каждого вида объекта. Для создания нового набора настроек слоя в свойствах слоя нажмите кнопку  Добавить новый набор настроек и в открывшемся окне введите название нового набора. После этого задайте необходимые настройки параметров слоя.

Созданный набор можно применить:

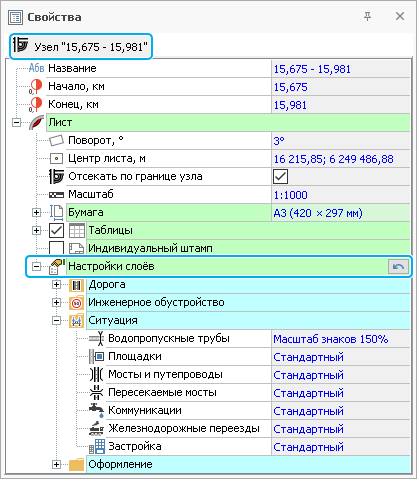

  • для активного листа схемы или карты;

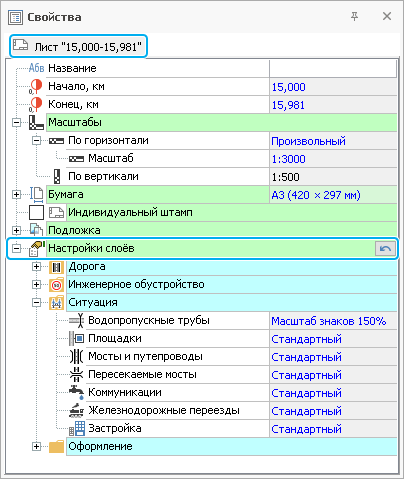

  • для всех листов оси;

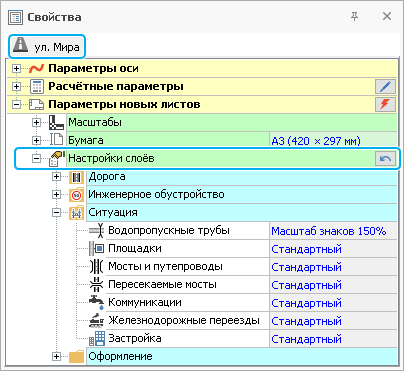

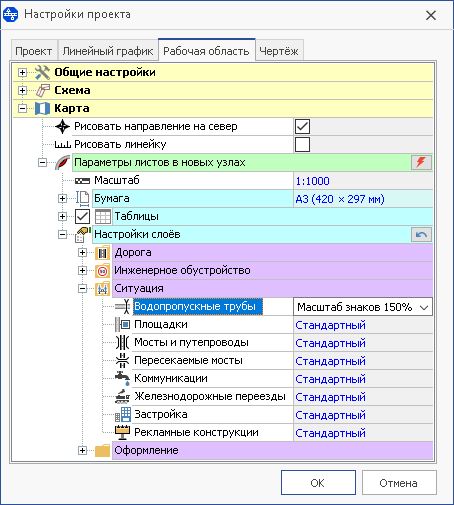

  • по умолчанию на всех листах схемы и карты.



Примечание. Объекты, для которых выбран нестандартный набор, отображаются соответствующим образом только в режиме активного листа, так как наборы слоёв применяются к листу. В режиме схемы или карты все объекты отображаются в соответствии со стандартными настройками слоя.

Чтобы переименовать набор настроек, в свойствах слоя выберите нужный набор в поле Наборы настроек, нажмите кнопку  Переименовать выбранный набор настроек напротив его названия и в открывшемся окне введите новое название. Удалить созданный набор настроек можно, нажав кнопку  Удалить выбранный набор настроек напротив его названия.

Шаблоны настроек проекта

В системе IndorTrafficPlan существует понятие шаблона проекта. Это набор различных настроек, который сохраняется в отдельный файл. Этот файл можно подгрузить в другой проект, чтобы применить все сохранённые в нём настройки. В шаблон проекта может сохраняться следующая информация:

  • настройки всех слоёв проекта (например, цвета, стили линий, масштаб отображения и т.п.);
  • исходные, созданные и изменённые шаблоны объектов;
  • исходные, созданные и изменённые стили фигур;
  • настройки линейного графика;
  • настройки табличного вида (ширина, количество или порядок столбцов и т.п.);
  • настройки картографических подложек;
  • настройки ведомостей;
  • шаблоны томов.

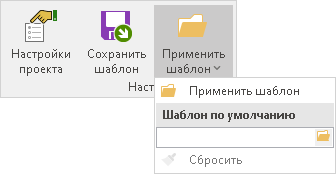

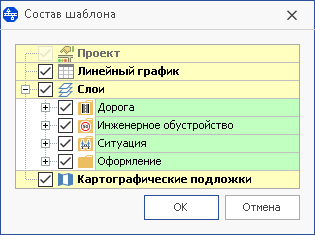

Чтобы сохранить шаблон, на вкладке Проект в группе Настройки нажмите кнопку  Сохранить шаблон и задайте в диалоговом окне имя файла. Далее выберите, какую информацию нужно сохранить в шаблон и нажмите кнопку ОК.

Применить шаблон к текущему проекту можно с помощью кнопки  Применить шаблон.
