Редактирование знака 8.13 «Направление главной дороги»

Знак ГОСТ Р 52290–2004 8.13 «Направление главной дороги» схематично изображает пересечение дорог на перекрёстке и направление главной дороги.

Задание параметров

В поле Типоразмер задаётся один из стандартных типоразмеров знака.

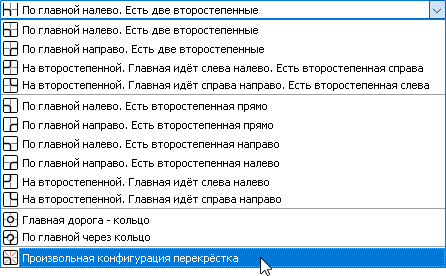

В поле Конфигурации перекрёстка задаётся вариант пересечения главной дороги со второстепенной.

Можно выбрать как стандартный вариант из списка, так и создать вариант, отражающий реальную конфигурацию перекрёстка. Чтобы создать нестандартный вариант дорожного знака, выберите в списке пункт Произвольная конфигурация перекрёстка. Дорожный знак перейдёт в режим редактирования, а в инспекторе объектов появятся дополнительные параметры отображения знака.

В поле Число дорог можно задать количество дорог, проходящих через перекрёсток. Этот параметр может принимать значения от 2 до 9.

  • Параметры каждой дороги вынесены в отдельную группу и представляют собой координаты точек прямых и кривых (для кривых есть дополнительный параметр, представляющий собой радиус закругления).

  • Для того чтобы обозначить дорогу как главную, включите опцию Главная дорога.

  • В поле Число точек задаётся количество точек кривой, схематично изображающей дорогу перекрёстка. Если точек 2, то кривая вырождается в прямую.

  • Для начальной и конечной точек кривой в поле Точка № (номер в списке): X;Y можно задать координаты точки по оси X и по оси Y.

  • Остальные точки, кроме координат, имеют радиус вписанной окружности, задаваемый в поле Точка № (номер в списке):X;Y;R.

Замечание. При выборе в поле Конфигурации перекрёстка пункта Главная дорога – Кольцо возможно задание количества дорог, подходящих к кольцевой развязке, а также угол их съезда. Обратите внимание, что, как и в случае с произвольной конфигурацией перекрёстка, на линиях, обозначающих оси дорог, располагаются узловые точки для их редактирования.

Редактирование конфигурации перекрёстка

При определении произвольной конфигурации перекрёстка дорожный знак переходит в режим редактирования — появляются узловые точки и точки настройки.

С помощью узловых точек () можно изменять положение или форму прямых (или кривых), схематично изображающих дороги.



Для создания новой узловой точки переместите точку настройки , расположенную внутри нужного сегмента.
