Редактирование знака 5.15.1 «Направления движения по полосам»

Некоторые типовые дорожные знаки имеют более сложную структуру и, как следствие — отличные способы редактирования специфических параметров, определяющих внешний вид знака. Рассмотрим редактирование типового дорожного знака ГОСТ Р 52290–2004 5.15.1 «Направления движения по полосам».

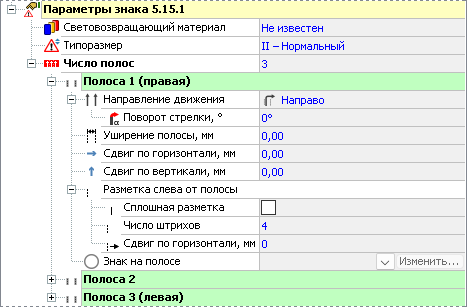

Знак 5.15.1 схематично показывает направления движения по полосам. При создании знак имеет три полосы с обозначенными направлениями движения. Чтобы изменить количество полос, задайте в инспекторе объектов в поле Число полос нужное количество полос движения.

Параметры каждой полосы движения вынесены в группу Полоса (номер в списке) и редактируются отдельно. Рассмотрим параметры полосы движения подробно.

• Схематичное изображение направления движения по полосе можно выбрать из списка Направление движения. При выборе пункта Произвольная конфигурация становится доступно поле Длина, в котором можно задать длину корневого элемента, и дополнительное поле Продолжение, где можно выбрать один из стандартных элементов траектории движения. Также для каждого элемента траектории движения доступны параметры оформления (Длина, Радиус поворота, Угол поворота и др.).

• Для направлений Прямо, Налево, Направо, Прямо и налево, Прямо и направо доступно поле Поворот стрелки, в котором можно задать угол поворота стрелки. При выборе направления движения Налево и направо для обеих стрелок доступны поля задания угла поворота.

• В некоторых ситуациях стандартной ширины полосы движения недостаточно, чтобы вписать изображение направления движения (например, при выборе направления движения Прямо и крюком налево). В таком случае её можно сделать шире, введя значение, на которое нужно увеличить ширину полосы, в поле Уширение полосы.

• Изменить положение стрелки по горизонтали можно в поле Сдвиг по горизонтали, по вертикали — в поле Сдвиг по вертикали.

• Количество штрихов, разделяющих полосы, может варьироваться от одного до четырёх и задаётся в поле Число штрихов.

• В полосе движения можно расположить вложенный дорожный знак, выбрав его из списка в поле Знак на полосе. Выбор пункта Без дорожного знака означает, что никакой знак не будет отображаться на полосе движения. Расположение дорожного знака в полосе можно регулировать в поле Сдвиг по горизонтали, по вертикали — в поле Сдвиг знака по вертикали. При необходимости дорожный знак можно редактировать в дополнительном окне редактора знаков, нажав кнопку Изменить...
