Использование инспектора объектов

Параметры дорожного знака, составляющих его объектов, размерных линий и направляющих настраиваются в инспекторе объектов. Параметры определённым образом структурированы и разбиты на разделы.

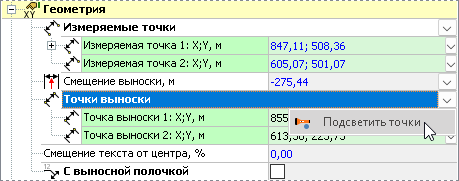

Для некоторых полей доступны дополнительные команды. Чтобы воспользоваться ими, нажмите кнопку  и в появившемся контекстном меню выберите нужную команду. Для разных полей дополнительные команды различны. Это может быть смена типа знака, поиск отдельных элементов в рабочей области или установка минимально допустимого размера знака.

В инспекторе объектов доступны четыре вкладки:

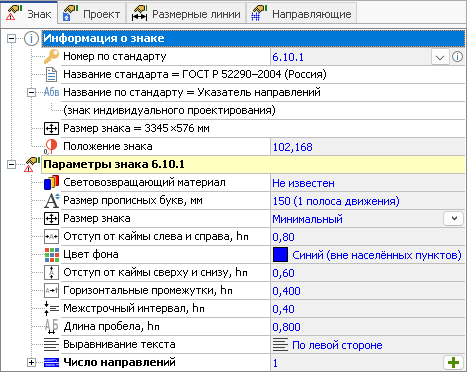

• Знак. На этой вкладке отображается информация о дорожном знаке, его параметры. Для знаков индивидуального проектирования доступны не только параметры, относящиеся к знаку в целом, но и параметры всех объектов, из которых состоит знак.

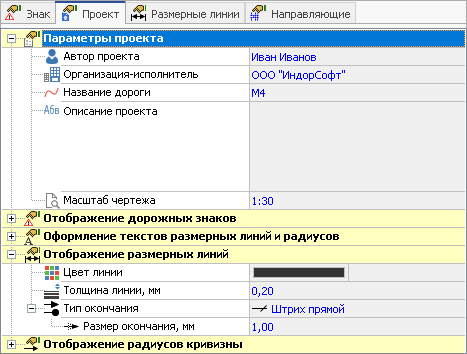

• Проект. На этой вкладке отображается общая информация о проекте (автор, организация-исполнитель, масштаб чертежа, палитра отображения дорожных знаков и др.) и параметры оформления создаваемых размерных линий и подписей.

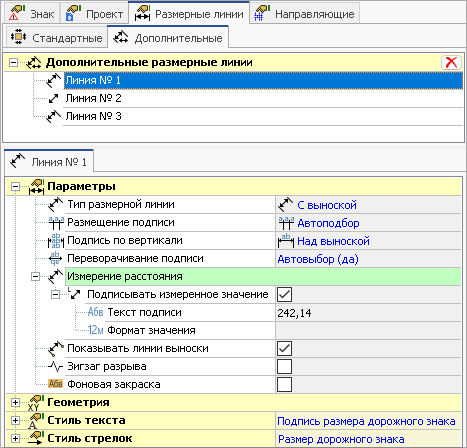

• Размерные линии. Эта вкладка предназначена для настройки размерных линий. На ней расположены две вложенные вкладки: Стандартные и Дополнительные. На вкладке Стандартные можно настроить отображение стандартных размерных линий текущего дорожного знака, а на вкладке Дополнительные можно настроить параметры дополнительных размерных линий, созданных пользователем.

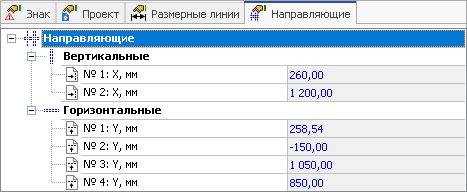

• Направляющие. Эта вкладка предназначена для редактирования координат направляющих.
