Редактирование знака 6.10.1 «Указатель направлений»

Структура знака

Некоторые знаки индивидуального проектирования (6.9.2, 6.10.1, 6.12) представляют собой совокупность направлений. Каждое направление, в свою очередь, может содержать определённый набор вложенных объектов: текстовые надписи, указатели расстояний, стрелки, номера маршрутов, пиктограммы и вставки.

Редактирование общих параметров знака

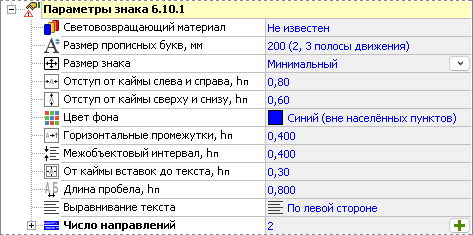

Информация о знаке и его параметры отображаются в инспекторе объектов на вкладке Знак. Рассмотрим эти параметры на примере дорожного знака ГОСТ Р 52290–2004 6.10.1 «Указатель направлений».

  • В разделе Информация о знаке отображается номер и название знака по ГОСТу, а также его краткое описание и реальный размер в миллиметрах. Также можно указать местоположение дорожного знака.

  • В поле Размер прописных букв задаётся величина прописной буквы (hп), которая определяет компоновочные размеры изображения знака и надписей на нём. В зависимости от места установки знака величина прописной буквы (hп) может принимать значения от 75 до 1000 мм.

  • В поле Размер знака в выпадающем списке представлены три варианта редактирования размерности знака: Минимальный, Фиксированный, Округлять до. В выпадающем меню можно подобрать размер знака в соответствии с размерами, представленными в типовом альбоме.

  • В поле Отступ от каймы сверху и снизу можно задать расстояние между нижней и верхней границами каймы знака и строками, прилегающими к ним. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,3.



  • В зависимости от расположения дорожного знака может меняться цвет его фона: Синий (вне населённых пунктов), Зелёный (на автомагистралях), Белый (в населённых пунктах), Коричневый (к туристическому объекту), Жёлтый (на платной дороге). Выбрать нужный цвет можно в поле Цвет фона.

  • Расстояние между левой и правой границами каймы знака и символами, прилегающими к ним, можно задать в поле Отступ от каймы слева и справа. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,3.

  • Величину горизонтальных промежутков между названием объекта направления и указателями можно задать в поле Горизонтальные промежутки. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,3.

  • Чтобы задать межстрочный интервал, введите нужное значение в поле Межстрочный интервал. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,3 до 0,8. При создании знака это значение равно 0,4, так как оно является предпочтительным для оформления многострочной надписи одного наименования.



  • Если знак содержит вставку с отличным от знака фоном, то в поле От каймы вставки до текста можно отрегулировать расстояние от каймы вставки до текстовой надписи. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,3 до 1.



  • Длину пробела для названий объектов, состоящих из нескольких слов, можно задать в поле Длина пробела. Этот параметр измеряется величиной прописных букв (hп) и может принимать значения от 0,4 до 1.

  • Текстовые надписи знака можно выровнять по левой, правой сторонам или по центру, выбрав нужный пункт в поле Выравнивание текста.



Редактирование параметров направления

Редактирование направлений подразумевает создание и удаление направлений, а также настройку параметров вложенных объектов (текстовых надписей, указателей расстояний, стрелок, номеров маршрутов, пиктограмм, а также вставок). Рассмотрим работу с направлениями на примере знака ГОСТ Р 52290–2004 6.10.1 «Указатель направлений».

Параметры вложенных объектов расположены в инспекторе объектов на вкладке Знак и объединены в группы по принадлежности к направлениям.

  • Добавление и удаление направлений осуществляются путём ввода нужного количества направлений в поле Число направлений. Также добавить направление можно, нажав в этом поле кнопку . Новые направления добавляются сверху вниз. Чтобы удалить направление, нажмите кнопку  в поле с порядковым номером направления. При помощи кнопок  и  можно перемещать направление вверх и вниз в дорожном знаке (в инспекторе объектов группа параметров направления также перемещается).

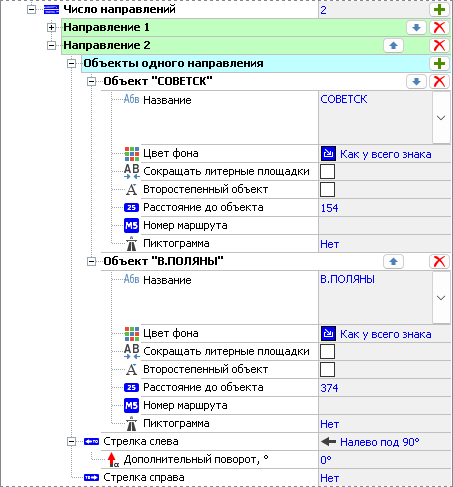

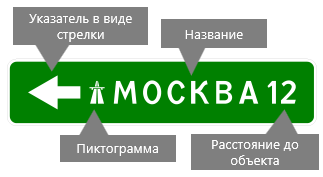

  • Каждое направление, в свою очередь, может состоять из нескольких объектов направления. Чтобы добавить очередной объект в направление, нажмите кнопку  в поле Объекты одного направления. Перемещение и удаление объектов аналогично перемещению и удалению направлений. Для нескольких объектов направления можно задать одну траекторию движения.

  • Название объекта направления задаётся в поле Название. Текст может быть как однострочным, так и многострочным.

Замечание. Надписи, имеющие более трёх строк, не соответствуют ГОСТу 52290–2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования», хотя в некоторых случаях допускаются. Именно по этой причине для строк, начиная с четвёртой, есть пометка, что такая надпись не соответствует ГОСТу.

  • Цвет фона направления задаётся в поле Цвет фона. Помимо стандартных цветов (белый, синий, зелёный и коричневый, жёлтый) можно выбрать пункт Как у всего знака. Это означает, что цвет фона направления будет совпадать с цветом, выбранным в поле Цвет фона для всего знака.

  • Для направлений с синим, зелёным и коричневым цветом фона можно сократить литерные площадки текстовой надписи, установив опцию Сокращать литерные площадки. Расстояние между символами сокращается на величину, равную 0,05 hп.

  • Расстояние до объекта направления задаётся в поле Расстояние до объекта. Если на дорожном знаке расстояние до объекта отображать не нужно, то оставьте это поле пустым.

  • Для добавления номера маршрута в направление введите его номер в поле Номер маршрута. Номер маршрута добавляется к направлению в рамке слева от текста.

    • После добавления маршрута можно определить цвет его фона, выбрав нужный из списка Цвет фона.

    • Если название объекта направления имеет более двух строк, то для номера маршрута доступна дополнительная опция Прижать вверх, установив которую, можно максимально прижать номер маршрута к верхней границе направления.



  • Чтобы добавить пиктограмму, выберите её тип в выпадающем списке Пиктограмма. Выбор в списке пункта Нет означает, что для этого направления пиктограмма не задана.

    Для пиктограмм доступны дополнительные параметры оформления:

    • Размер пиктограммы можно регулировать в поле Размер. Он измеряется величиной прописных букв (hп) и может принимать значения от 1 до 1,5 для однострочной надписи и от 2 до 2,5 — для многострочной надписи.

    • При включении опции Справа от объекта пиктограмма отображается с правой стороны от текста. В противном случае она отображается слева.

    • Отступ пиктограммы от текста задаётся в поле Отступ от текста и может принимать значения от 0,3 до 1 hп.

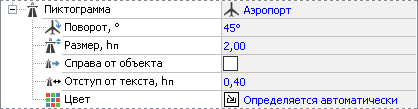

    • Для произвольной пиктограммы и пиктограммы аэропорта доступно поле Поворот, в котором можно задать угол поворота, соответствующий реальному направлению движения.

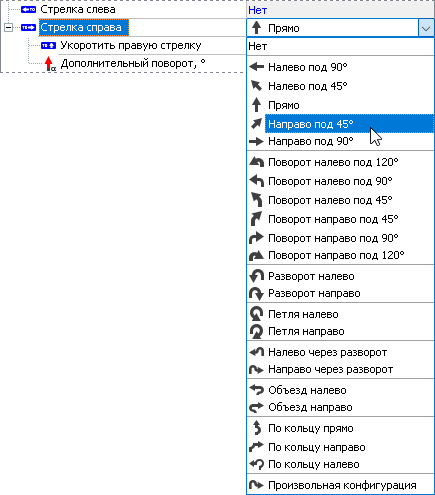

  • К направлению можно добавить указатель в виде стрелки. Для добавления стрелки справа от надписи выберите нужный пункт в поле Стрелка справа, а для добавления слева от надписи — нужный пункт в поле Стрелка слева. Выбор в списке пункта Нет означает, что для направления указатель в виде стрелки не задан.

    • При вертикальном расположении стрелки справа от надписи становится доступна опция Укоротить правую стрелку, слева от надписи — опция Укоротить левую стрелку. Эта опция позволяет уменьшить длину стрелки за счёт укорачивания стержня на величину, равную 2 hп.
