3.2.2. Тоннельные сооружения (автодорожный тоннель, пешеходный тоннель, биопереход тоннельного типа и т.п.)

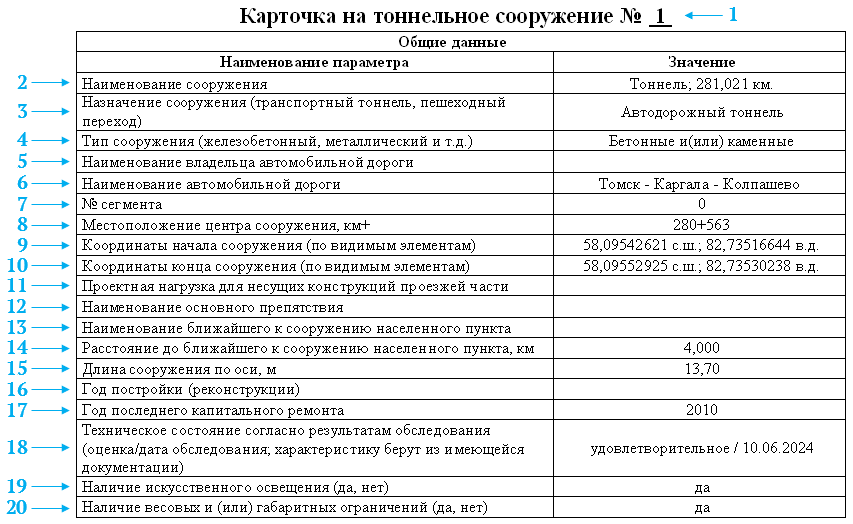

Таблица 3.2.2.1 — Карточка на тоннельное сооружение

Общие данные

В данную таблицу ведомости попадает информация о следующих дорожных объектах:

• Сооружения > Тоннель;

• Инженерное обустройство > Пешеходный переход, если в поле Вид перехода указан вид Подземный.

1. Номер карточки назначается системой автоматически в зависимости от местоположения сооружения.

2. Наименование сооружения (транспортный тоннель, пешеходный переход) — значение формируется системой автоматически на основе следующей информации:

   • Карточка объекта Сооружения > Тоннель > поля Тип и Начало, км.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поля Вид перехода и Местоположение, км.

3. Назначение сооружения (транспортный тоннель, пешеходный переход):

   • Карточка объекта Сооружения > Тоннель > поле Тип.

   • Для подземного пешеходного перехода используется значение Подземный пешеходный переход.

4. Тип сооружения (железобетонный, металлический и т.д.):

   • Карточка объекта Сооружения > Тоннель > поле Материал перекрытия.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Материал перехода.

5. Наименование владельца автомобильной дороги:

   • Карточка объекта Автомобильная дорога > поле Владелец.

   • Карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании > поле Балансовая организация.

6. Наименование автомобильной дороги — карточка объекта Автомобильная дорога > поле Полное наименование.

7. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

8. Местоположение центра сооружения, км+:

   • Карточка объекта Сооружения > Тоннель > поля Начало, км+ и Конец, км+. Значение местоположения центра сооружения вычисляется системой автоматически.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Местоположение, км+.

9. Координаты начала сооружения (по видимым элементам) — рассчитываются системой автоматически с учётом местоположения объекта.

10. Координаты конца сооружения (по видимым элементам) — рассчитываются системой автоматически с учётом местоположения объекта.

11. Проектная нагрузка для несущих конструкций проезжей части — карточка объекта Сооружения > Тоннель > поле Проектная нагрузка.

12. Наименование основного препятствия:

    • Карточка объекта Сооружения > Тоннель > поле Наименование препятствия.

    • Для подземного пешеходного перехода используется значение Автомобильная дорога.

13. Наименование ближайшего к сооружению населённого пункта:

    • Карточка объекта Сооружения > Тоннель > вкладка Объект > поле Ближайший населённый пункт.

    • Карточка объекта Инженерное обустройство > Пешеходный переход > вкладка Объект > поле Ближайший населённый пункт.

14. Расстояние до ближайшего к сооружению населённого пункта, км:

    • Карточка Сооружения > Тоннель > вкладка Объект > поле Расстояние до ближайшего населённого пункта, км.

    • Карточка Инженерное обустройство > Пешеходный переход > вкладка Объект > поле Расстояние до ближайшего населённого пункта, км.

15. Длина сооружения по оси, м:

    • Карточка Сооружения > Тоннель > поле Длина вдоль дороги, км.

    • Карточка Инженерное обустройство > Пешеходный переход > поле Длина, м.

16. Год постройки (реконструкции) — если тоннельное сооружение или подземный пешеходный переход входят в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточек объектов Сооружения > Тоннель и Инженерное обустройство > Пешеходный переход > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

17. Год последнего капитального ремонта — если тоннельное сооружение или подземный пешеходный переход входят в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточек объектов Сооружения > Тоннель и Инженерное обустройство > Пешеходный переход > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

18. Техническое состояние согласно результатам обследования — в таблицу выводится информация об оценке состояния из последней проведённой диагностики на дату паспортизации и дата обследования:

    • Карточка объекта Сооружения > Тоннель > вкладка Диагностика > поля Оценка > Оценка состояния и Дата > Начало.

    • Карточка объекта Инженерное обустройство > Пешеходный переход > вкладка Диагностика > поля Оценка > Оценка состояния и Дата > Начало

19. Наличие искусственного освещения (да/нет) — указывается Да, если заполнены следующие поля:

    • Карточка объекта Сооружения > Тоннель > вкладка Проезжая часть > поле Тип освещения.

    • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Тип освещения.

20. Наличие весовых и (или) габаритных ограничений (да/нет) — указывается Да, если установлен флаг в карточке объекта Сооружения > Тоннель > поле Весовые и(или) габаритные ограничения.

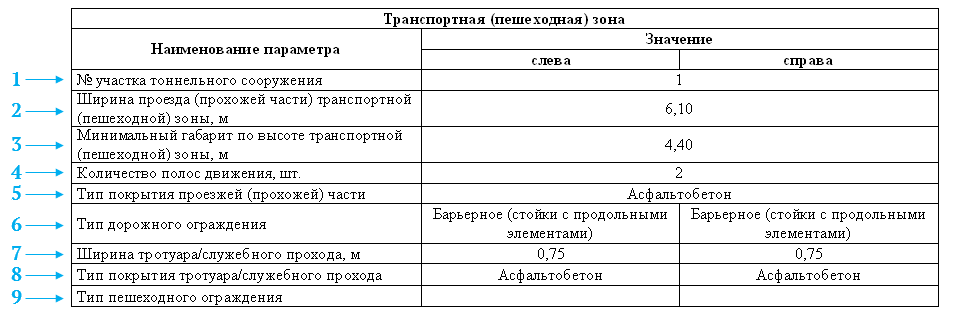

Транспортная (пешеходная) зона

1. № участка тоннельного сооружения — значение назначается системой автоматически.

2. Ширина проезда (прохожей части) транспортной (пешеходной) зоны, м — карточка объекта Сооружения > Тоннель > вкладка Проезжая часть > раздел Проезжая (пешеходная) часть > поле Ширина, м.

3. Минимальный габарит по высоте транспортной (пешеходной) зоны, м — карточка объекта Сооружения > Тоннель > поле Габарит по высоте, м.

4. Количество полос движения, шт. — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Проезжая (пешеходная) часть > поле Число полос движения.

5. Тип покрытия проезжей (прохожей) части — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Проезжая (пешеходная) часть > поле Тип покрытия.

6. Тип дорожного ограждения — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Проезжая (пешеходная) часть:

   • Поле Дорожное ограждение слева.

   • Поле Дорожное ограждение справа.

7. Ширина тротуара/служебного прохода, м — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Тротуар (служебный проход):

   • Поле Ширина слева, м.

   • Поле Ширина справа, м.

8. Тип покрытия тротуара/служебного прохода — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Тротуар (служебный проход):

   • Поле Тип покрытия слева.

   • Поле Тип покрытия справа.

9. Тип пешеходного ограждения — карточка Сооружения > Тоннель > вкладка Проезжая часть > раздел Тротуар (служебный проход):

   • Поле Пешеходное ограждение слева.

   • Поле Пешеходное ограждение справа.

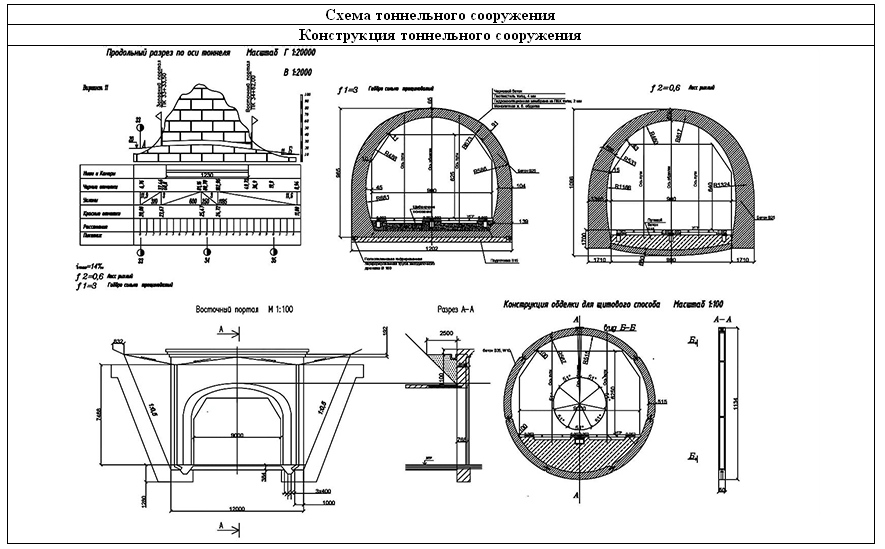

Схема тоннельного сооружения

К карточке прилагают схему тоннельного сооружения (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, транспортной (пешеходной) зоны, порталов, тротуаров. Информация заполняется с учётом имеющейся данных в документации.

• Нумерация порталов осуществляется вдоль тоннельного сооружения по ходу километража, начиная с 1. Если тоннель принадлежит автомобильной дороге и при этом расположен под ней, то нумерация осуществляется слева направо, начиная с 1, при взгляде в направлении хода километража.

• Нумерацию подходов осуществляют по принципу, аналогичному нумерации порталов.

• Нумерация порталов и подходов, а также направление хода километража должны быть закреплены на схеме тоннельного сооружения.

Чтобы загрузить схему в карточки тоннельного сооружения и подземного пешеходного перехода, выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Чертёж.

4. В открывшемся окне предпросмотра чертежа на панели инструментов нажмите кнопку Открыть из файла и в диалоговом окне открытия файла выберите нужный файл.

5. В разделе Документ в поле Наименование введите подпись чертежа, которая будет отображаться в паспорте.

6. На панели инструментов окна предпросмотра нажмите кнопку Записать изменения и нажмите кнопку ОК.

Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки.

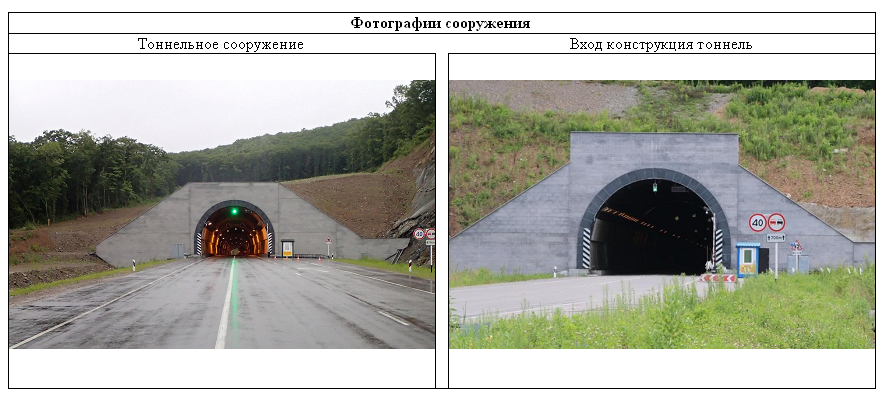

Фотографии сооружения

К карточке сооружения необходимо приложить фотографии общего вида сооружения снаружи и внутри в прямом и обратном направлениях. При необходимости могут быть приложены фотографии несущих конструкций, транспортной (пешеходной) зоны, эксплуатационных обустройств.

Для загрузки фотографий в карточки тоннельного сооружения и подземного пешеходного перехода выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Документ.

4. В диалоговом окне открытия файла выберите нужный файл и нажмите Открыть.

5. На панели инструментов открывшегося окна просмотра загруженного документа нажмите кнопку Записать в базу. Далее нажмите кнопку ОК.

6. Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки. В поле Наименование введите подпись изображения, которая будет отображаться в паспорте. В поле Тип документа из выпадающего списка выберите Общий вид (фото).

7. Сохраните изменения в базу данных с помощью кнопки Сохранить на панели инструментов.

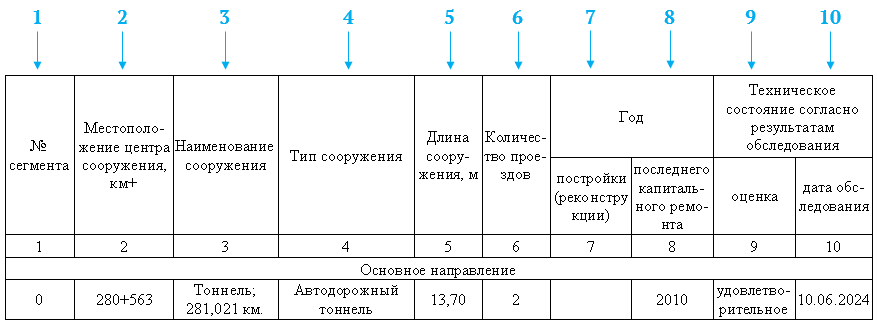

Таблица 3.2.2.2 — Ведомость наличия и технического состояния тоннельных сооружений

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Местоположение центра сооружения, км+:

   • Карточка объекта Сооружения > Тоннель > поля Начало, км+, Конец, км+.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Местоположение, км+.

3. Наименование сооружения — значение формируется системой автоматически на основе следующей информации:

   • Карточка объекта Сооружения > Тоннель > поля Тип и Начало, км.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поля Вид перехода и Местоположение, км.

4. Тип сооружения:

   • Карточка объекта Сооружения > Тоннель > поле Материал перекрытия.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Материал перехода.

5. Длина сооружения, м:

   • Карточка объекта Сооружения > Тоннель > поле Длина вдоль дороги, км.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > поле Длина, м.

6. Количество проездов — карточка Тоннель > вкладка Проезжая часть > раздел Проезжая (пешеходная) часть > поле Число полос движения.

7. Год постройки (реконструкции) — если тоннельное сооружение или подземный пешеходный переход входят в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточек объектов Сооружения > Тоннель и Инженерное обустройство > Пешеходный переход > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

8. Год последнего капитального ремонта — если тоннельное сооружение или подземный пешеходный переход входят в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточек объектов Сооружения > Тоннель и Инженерное обустройство > Пешеходный переход > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

9. Оценка технического состояния согласно результатам обследования — указывается оценка состояния из последней проведённой диагностики на дату паспортизации:

   • Карточка объекта Сооружения > Тоннель > вкладка Диагностика > поле Оценка > Оценка состояния.

   • Карточка объекта Инженерное обустройство > Пешеходный переход > вкладка Диагностика > поле Оценка > Оценка состояния.

10. Дата обследования — указывается дата последней проведённой диагностики на дату паспортизации:

    • Карточка объекта Сооружения > Тоннель > вкладка Диагностика > поле Оценка > Оценка состояния > поле Дата > Начало.

    • Карточка объекта Инженерное обустройство > Пешеходный переход > вкладка Диагностика > поле Оценка > Оценка состояния > поле Дата > Начало.

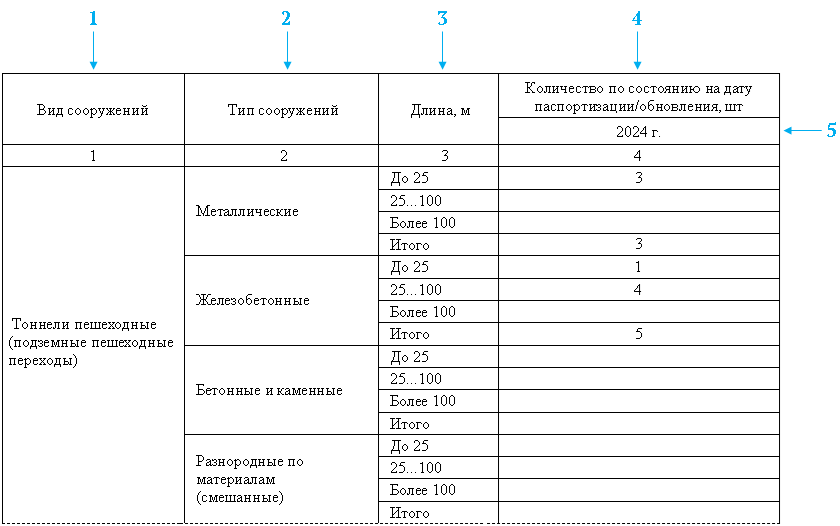

Таблица 3.2.2.3 — Сводная ведомость наличия тоннельных сооружений

1. Вид сооружений — значения в столбце формируются автоматически на основании справочника типов тоннелей.

2. Тип сооружений — значения в столбце формируются автоматически на основании справочника материалов перекрытия.

3. Длина, м — значения в столбце формируются системой автоматически.

4. Количество по состоянию на дату паспортизации/обновления, шт. — автоматически рассчитывается суммарное значение всех сооружений соответствующего типа, вида и длины на автомобильной дороге с учётом следующих данных:

   • таблица Сооружения > Тоннели > поля Тип, Материал перекрытия и Длина вдоль дороги, км.

   • таблица Инженерное обустройство > Пешеходные переходы > поля Материал и Длина, м.

5. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
