3.1.8. Параметры элементов продольного профиля дороги

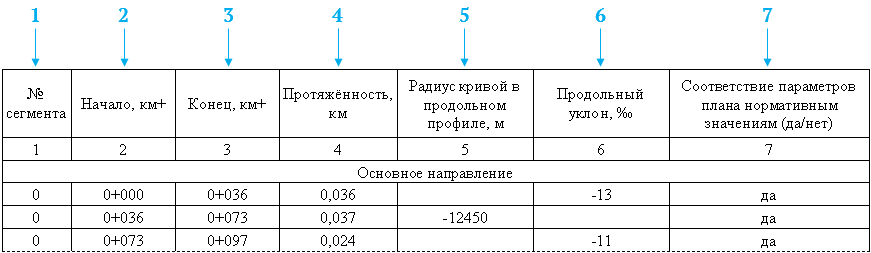

Таблица 3.1.8.1 — Ведомость параметров элементов продольного профиля дороги

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Начало, км+ — таблица Логические участки > Элементы продольного профиля > поле Начало, км+.

3. Конец, км+ — таблица Логические участки > Элементы продольного профиля > поле Конец, км+.

4. Протяжённость, км — таблица Логические участки > Элементы продольного профиля > поле Длина вдоль дороги, км.

5. Радиус кривой в продольном профиле, м — таблица Логические участки > Элементы продольного профиля > поле Радиус (для кривой), м.

6. Продольный уклон, ‰ — таблица Логические участки > Элементы продольного профиля > поле Уклон, ‰.

7. Соответствие параметров плана нормативным значениям (да/нет) — указывается Да, если значения параметров плана соответствуют нормативным значениям.

   Для вычисления соответствия нормативным значениям необходимо заполнить информацию в таблице Логические участки > Элементы продольного профиля > поля Тип участка, Уклон ‰, Радиус (для кривой), м. Указанные параметры сравниваются с нормативными значениями в таблице Логические участки > Категорийные участки:

   • поле Наибольший продольный уклон, ‰;

   • поле Допустимый радиус выпуклых кривых в профиле, м;

   • поле Допустимый радиус вогнутых кривых в профиле, м.

   Если значения не указаны, то с учётом выбранной категории участка берётся информация из справочника Технические категории автодорог:

   • поле Наибольший продольный уклон, ‰;

   • поле Допустимый радиус выпуклых кривых в профиле, м;

   • поле Допустимый радиус вогнутых кривых в профиле, м.
