3.1.2. Земляное полотно

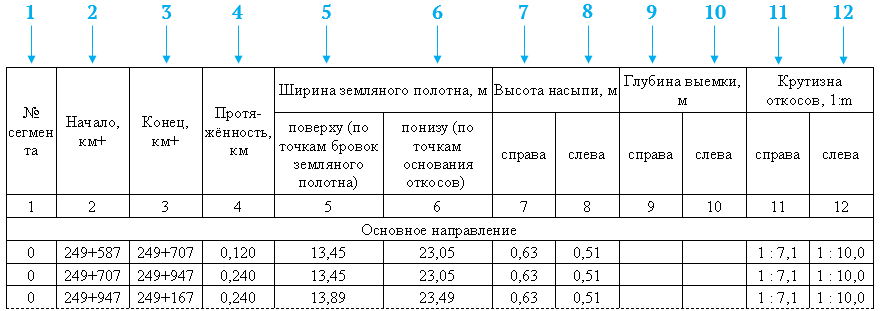

Таблица 3.1.2.1 — Ведомость параметров земляного полотна

В данную ведомость попадает информация о следующих дорожных объектах:

• Участки дороги > Верх земляного полотна;

• Участки дороги > Откосы земляного полотна — откосы, расположенные на участке верха земляного полотна.

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Начало, км+ — таблица Участки дороги > Верх земляного полотна > поле Начало, км+.

3. Конец, км+ — таблица Участки дороги > Верх земляного полотна > поле Конец, км+.

4. Протяжённость, км — таблица Участки дороги > Верх земляного полотна > поле Длина вдоль дороги, км.

5. Ширина земляного полотна поверху (по точкам бровок земляного полотна) — таблица Участки дороги > Верх земляного полотна > поля Ширина справа, м, Ширина слева, м.

6. Ширина земляного полотна понизу (по точкам основания откосов):

   • Таблица Участки дороги > Верх земляного полотна > поля Ширина справа, м, Ширина слева, м.

   • Таблица Участки дороги > Откосы земляного полотна > поля Правый откос > Заложение, м, Левый откос > Заложение, м.

7. Высота насыпи справа, м — таблица Участки дороги > Откосы земляного полотна > тип Насыпь > поле Правый откос > Высота, м.

8. Высота насыпи слева, м — таблица Участки дороги > Откосы земляного полотна > тип Насыпь > поле Левый откос > Высота, м.

9. Глубина выемки справа, м — таблица Участки дороги > Откосы земляного полотна > тип Выемка > поле Правый откос > Высота, м.

10. Глубина выемки слева, м — таблица Участки дороги > Откосы земляного полотна > тип Выемка > поле Левый откос > Высота, м.

11. Крутизна откосов справа, 1:m — рассчитывается автоматически с учётом параметров в таблице Участки дороги > Откосы земляного полотна > поля Правый откос > Высота , м, Правый откос > Заложение, м.

12. Крутизна откосов слева, 1:m — рассчитывается автоматически с учётом параметров в таблице Участки дороги > Откосы земляного полотна > поля Левый откос > Высота, м, Левый откос > Заложение, м.

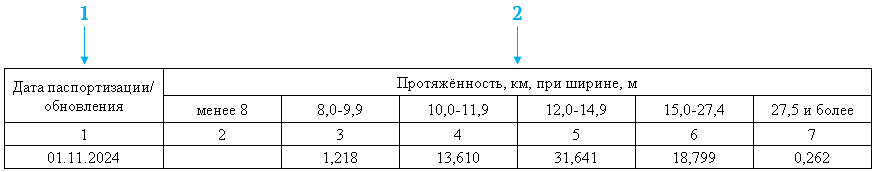

Таблица 3.1.2.2 — Сводная ведомость ширины земляного полотна

1. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.

2. Протяжённость, км, при ширине, м — значения при различной ширине рассчитываются системой автоматически с учётом данных, внесённых в таблицу Участки дороги > Верх земляного полотна > поля Ширина справа, м и Ширина слева, м.
