Схема прохождения автомобильной дороги (участка)

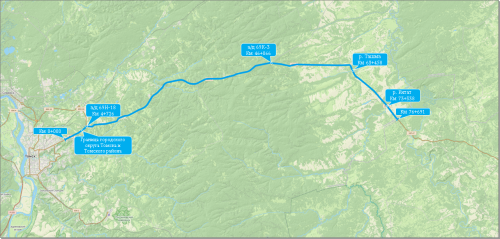

Данный раздел паспорта содержит схему прохождения автомобильной дороги. Схема должна быть выполнена в масштабе, позволяющем отобразить все важные данные, но не менее 1:1000000. Схему следует формировать в альбомной ориентации. На схеме прохождения автомобильной дороги (участка) должны быть отображены начало и конец автомобильной дороги, сегменты — платные участки, обходы, пересечения с основными реками, пересечения с крупными автомобильными и железными дорогами, пересечения с границами административных районов, крупные населённые пункты, транспортные развязки. При необходимости отображаются прочие крупные характерные объекты.

Схема прохождения дороги прикрепляется в виде файла растрового изображения в карточке автомобильной дороги. Для этого выделите нужную дорогу в окне Навигатор и в контекстом меню выберите пункт Свойства.

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

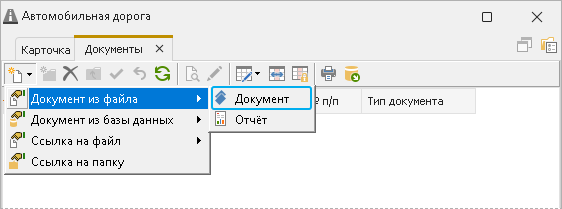

3. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Документ.

4. В диалоговом окне открытия файла выберите нужный файл и нажмите Открыть.

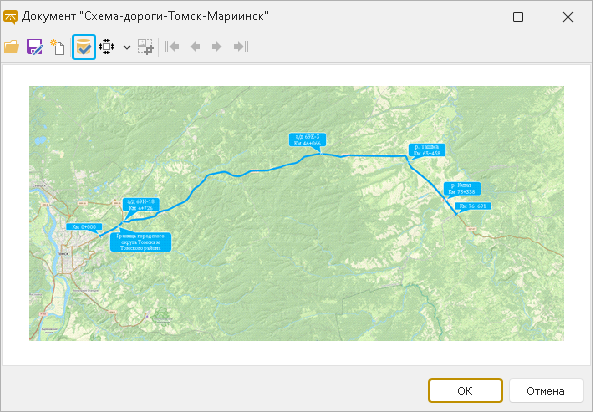

5. На панели инструментов открывшегося окна просмотра загруженного документа нажмите кнопку Записать в базу. Далее нажмите кнопку ОК.

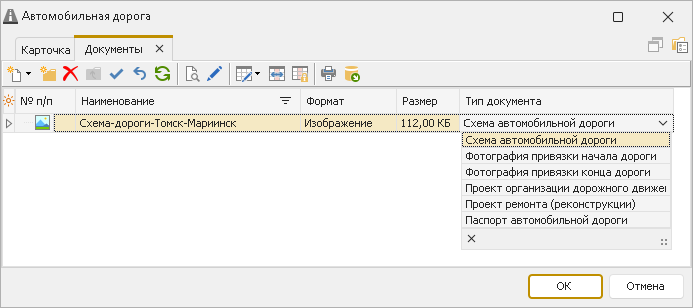

6. Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки таблицы списка документов. В поле Тип документа из выпадающего списка выберите Схема автомобильной дороги. Сохраните изменения в базу данных с помощью кнопки Сохранить на панели инструментов.

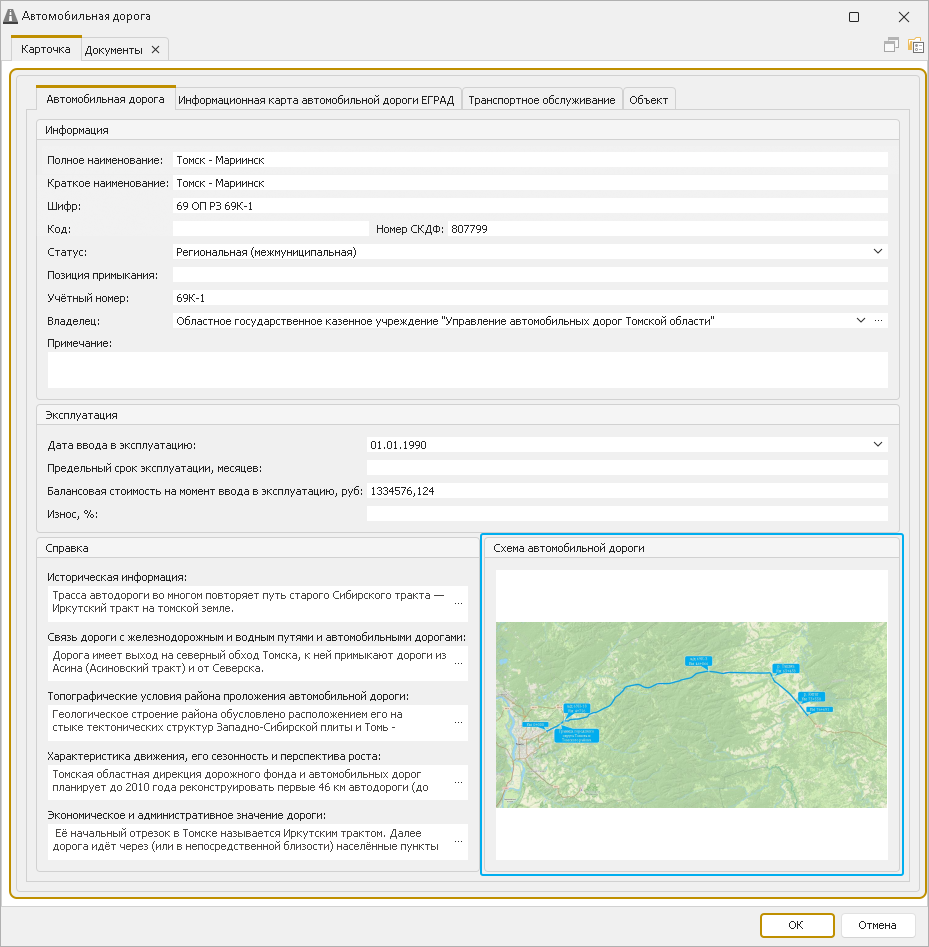

Изображение загруженной схемы отобразится в карточке автомобильной дороги на вкладке Карточка в разделе Схема автомобильной дороги.
