3.1.10. Примыкания, пересечения с автомобильными дорогами

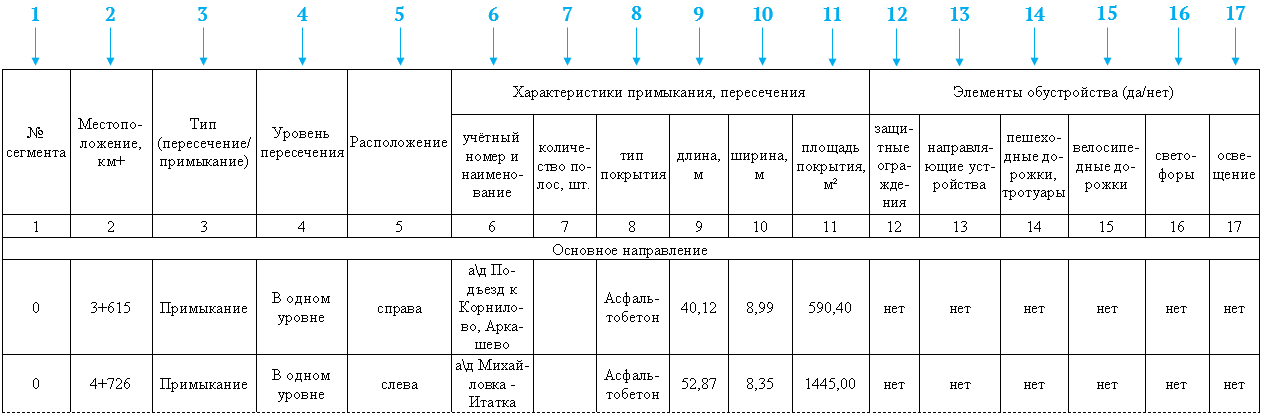

Таблица 3.1.10.1 — Ведомость примыканий, пересечений с автомобильными дорогами

В данную ведомость попадает информация о следующих дорожных объектах:

  • Сооружения > Пересечение (примыкание);

  • Сооружения > Съезд, если в карточке сооружения установлен флаг Является примыканием.

  1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

  2. Местоположение, км+:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Местоположение, км+.

    • Карточка Сооружения > Съезд > поле Местоположение, км+.

  3. Тип (пересечение/примыкание):

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Тип пересечения (примыкания).

    • Для съезда используется значение Примыкание.

  4. Уровень пересечения:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Уровень пересечения.

    • Для съезда используется значение В одном уровне.

  5. Расположение:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Расположение.

    • Карточка объекта Сооружения > Съезд > поле Расположение.

  6. Учётный номер и наименование — указываются значения из следующих полей:

    • Если указана пересекаемая дорога в карточке объекта Сооружения > Пересечение (примыкание) > раздел Характеристики пересекаемого объекта > поля Автомобильная дорога и Направление, то используются данные из карточки пересекаемой автомобильной дороги > поля Учётный номер и Полное наименование.

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Наименование пересечения.

    • Карточка объекта Сооружения > Съезд > поле Наименование.

  7. Количество полос, шт. — карточка объекта Сооружения > Пересечение (примыкание) > поле Количество полос.

  8. Тип покрытия:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Тип покрытия.

    • Карточка объекта Сооружения > Съезд > поле Тип покрытия.

  9. Длина, м:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Длина, м.

    • Карточка объекта Сооружения > Съезд > поле Длина, м.

  10. Ширина, м:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Ширина, м.

    • Карточка объекта Сооружения > Съезд > поле Ширина, м.

  11. Площадь покрытия, м2:

    • Карточки объекта Сооружения > Пересечение (примыкание) > поле Площадь, м2.

    • Карточка объекта Сооружения > Съезд > поле Площадь, м2.

  12. Защитные ограждения (да/нет) — указывается Да в следующих случаях:

    • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > раздел Обустройство > поле Ограждения — приоритетное значение;

    • если имеются объекты Инженерное обустройство > Ограждение, расположенные по сторонам дороги и в радиусе 50 м от пересечения (примыкания) или съезда.

  13. Направляющие устройства (да/нет) — указывается Да в следующих случаях:

    • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > раздел Обустройство > поле Направляющие устройства — приоритетное значение;

    • если имеются объекты Инженерное обустройство > Направляющее устройство, расположенные по сторонам дороги и в радиусе 50 м от пересечения (примыкания) или съезда.

  14. Пешеходные дорожки, тротуары (да/нет) — указывается Да, если имеются объекты Участки дороги > Тротуар (пешеходная дорожка) с видом Тротуар или Пешеходная дорожка в радиусе 50 м от пересечения (примыкания) или съезда.

  15. Велосипедные дорожки (да/нет) — указывается Да, если имеются объекты Участки дороги > Тротуар (пешеходная дорожка) с видом Тротуар или Велосипедная дорожка в радиусе 50 м от пересечения (примыкания) или съезда.

  16. Светофоры (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Светофорный объект в радиусе 50 м от пересечения (примыкания) или съезда.

  17. Освещение (да/нет) — указывается Да в следующих случаях:

    • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > раздел Обустройство > поле Освещение — приоритетное значение;

    • если имеются объекты Инженерное обустройство > Участок освещения с установленным флагом Освещает дорогу, расположенные по сторонам дороги и в радиусе 50 м от пересечения (примыкания) или съезда.

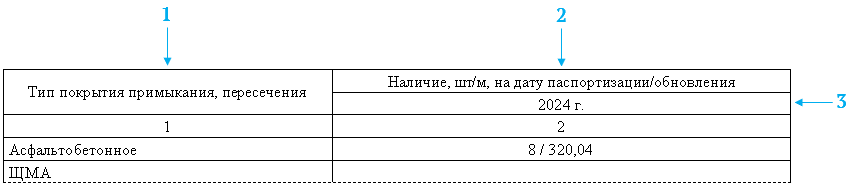

Таблица 3.1.10.2 — Сводная ведомость примыканий, пересечений с автомобильными дорогами

  1. Тип покрытия примыкания, пересечения — столбец формируется автоматически на основе справочника Справочник типов покрытия.

  2. Наличие, шт./м,— наличие и протяжённость типов покрытия примыканий и пересечений рассчитывается системой автоматически по следующим данным:

    • Карточка объекта Сооружения > Пересечение (примыкание) > поле Тип покрытия.

    • Карточка объекта Сооружения > Съезд > поле Тип покрытия.

  3. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
