3.1.11. Пересечения с железными дорогами

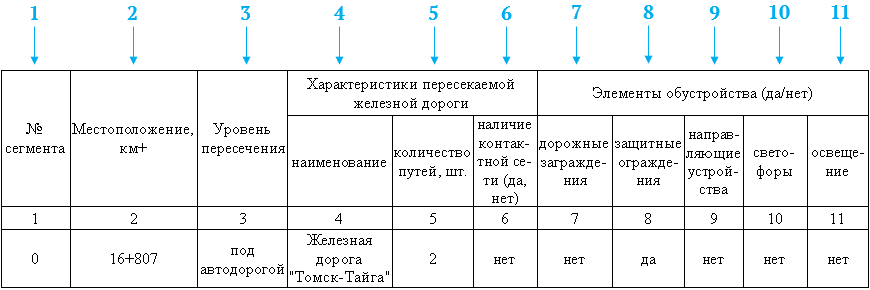

Таблица 3.1.11.1 — Ведомость пересечений с железными дорогами

В данную ведомость попадает информация о следующих дорожных объектах:

• Сооружения > Железнодорожные переезды;

• Сооружения > Пересечение (примыкание), если в поле Тип пересекаемого объекта указан тип Железная дорога;

• Транспортная развязка, если в поле Тип пересекаемого объекта указан тип Железная дорога;

• Сооружения > Мостовое сооружение, если на вкладке Препятствия установлен флаг Пересекает железную дорогу.

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Местоположение, км+:

   • Карточка объекта Сооружения > Железнодорожный переезд > поле Местоположение, км+.

   • Карточка объекта Сооружения > Пересечение (примыкание) > поле Местоположение, км+.

   • Карточка объекта Транспортная развязка > поле Местоположение, км+.

   • Карточка объекта Сооружения > Мостовое сооружение > поле Местоположение, км+.

3. Уровень пересечения:

   • Для железнодорожных переездов используется значение В одном уровне.

   • Карточка объекта Сооружения > Пересечение (примыкание) > поле Уровень пересечения.

   • Карточка объекта Транспортная развязка > уровень пересечения вычисляется системой автоматически в зависимости от значения поля Количество уровней.

   • Карточка объекта Сооружения > Мостовое сооружение > уровень пересечения вычисляется системой автоматически в зависимости от значения поля Расположение.

4. Наименование пересекаемой железной дороги:

   • Карточка объекта Сооружения > Железнодорожный переезд > поле Наименование ж/д направления.

   • Карточка объекта Сооружения > Пересечение (примыкание) > поле Наименование пересечения.

   • Карточка объекта Транспортная развязка > поле Наименование пересекаемого объекта.

   • Карточка объекта Сооружения > Мостовое сооружение > вкладка Препятствие > раздел Железная дорога > поле Наименование ж/д.

5. Количество путей пересекаемой железной дороги, шт.:

   • Карточка объекта Сооружения > Железнодорожный переезд > поле Количество ж/д путей.

   • Карточка объекта Сооружения > Пересечение (примыкание) > поле Количество пересекаемых путей (полос).

   • Карточка объекта Сооружения > Мостовое сооружение > вкладка Препятствие > раздел Железная дорога > поле Количество ж/д колей.

6. Наличие контактной сети на пересекаемой железной дороге (да/нет):

   • Карточка объекта Сооружения > Железнодорожный переезд > поле Контактная сеть ж/д.

   • Карточка объекта Сооружения > Мостовое сооружение > вкладка Препятствие > раздел Железная дорога > поле Контактная сеть.

7. Дорожные заграждения (да/нет) — указывается Да в следующих случаях:

   • если установлен флаг в карточке объекта Сооружения > Железнодорожный переезд > поля Защитный барьер и/или Шлагбаум;

   • если установлен флаг в карточке объекта Сооружения > Мостовое сооружение > вкладка Препятствие > раздел Железная дорога > поле Защитные ограждения;

   • если местоположение дорожного объекта, пересекающего железную дорогу, попадает в границы пересечения с дорожным объектом Инженерное обустройство > Устройства ограничения проезда.

8. Защитные ограждения (да/нет) — указывается Да следующих случаях:

   • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > поле Ограждения;

   • если местоположение дорожного объекта, пересекающего железную дорогу, попадает в границы пересечения с дорожным объектом Инженерное обустройство > Ограждения.

9. Направляющие устройства (да/нет) — указывается Да в следующих случаях:

   • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > поле Направляющие устройства;

   • если местоположение дорожного объекта, пересекающего железную дорогу, попадает в границы пересечения с дорожным объектом Инженерное обустройство > Направляющие устройства.

10. Светофоры (да/нет) — указывается Да, если местоположение дорожного объекта Светофорный объект находится в границах дорожного объекта, пересекающего железную дорогу.

11. Освещение (да/нет) — указывается Да в следующих случаях:

    • если установлен флаг в карточке объекта Сооружения > Железнодорожный переезд > поле Освещение;

    • если установлен флаг в карточке объекта Сооружения > Пересечение (примыкание) > поле Освещение;

    • если установлен флаг в карточке объекта Сооружения > Мостовое сооружение > вкладка Препятствие > раздел Железная дорога > поле Освещение;

    • если местоположение дорожного объекта, пересекающего железную дорогу, попадает в границы пересечения с дорожным объектом Инженерное обустройство > Участок освещения.
