Фотографии местоположения начала и конца автомобильной дороги (участка)

Данный раздел технического паспорта содержит следующую информацию:

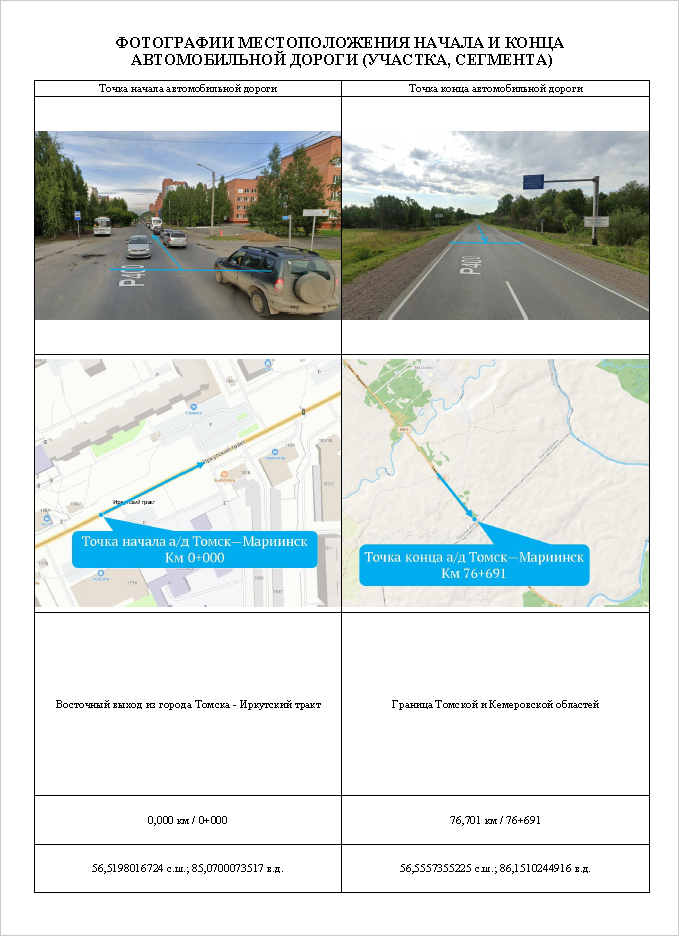

Фотографии местоположения начала и конца автомобильной дороги (участка). Фотографии должны быть цветными, чёткими, без размытых или искажённых элементов. Направление фотографирования определяется с учётом наибольшей информативности изображения точек начала и конца дороги, а также дорожной обстановки. На фотографиях стрелками указывается направление дороги и границы автомобильной дороги.
Схемы узлов начала и конца автомобильной дороги.
Текстовое описание точек автомобильной дороги (участка): места пересечений автомобильных дорог, границы административных районов и пр.
Информация о местоположении точек начала и конца в эксплуатационном и линейном километражах.
Координаты точек начала и конца автомобильной дороги в заданной системе координат.

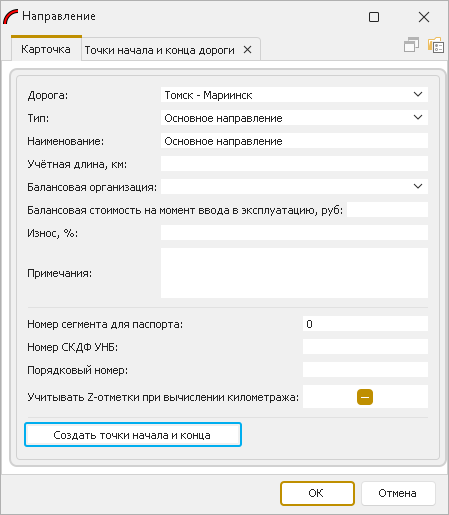

Загрузка схем и фотографий точек начала и конца автомобильной дороги осуществляется карточке объекта Точка начала и конца дороги. Чтобы автоматически создать точки начала и конца автомобильной дороги, перейдите в карточку основного направления: выделите его название в окне навигатора и в контекстном меню выберите Свойства. Далее в карточке нажмите кнопку Создать точки начала и конца.

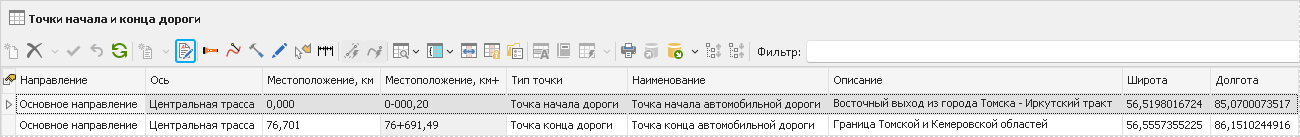

Посмотреть созданные объекты можно в табличном виде: Табличный просмотр > Логические участки > Точки начала и конца дороги. Значение в поле Тип объекта указывает, началом или концом дороги является точка. Также в соответствующих столбцах указаны координаты точек.

Чтобы загрузить фотографию и схему начала автомобильной дороги, а также внести текстовое описание точки начала, откройте карточку соответствующего объекта с помощью кнопки на панели инструментов Показать карточку объекта.

В поле Описание введите информацию о точке начала.
Нажмите кнопку Фотография для загрузки фотографии начала дороги. Нажмите Да в ответ на системный запрос о добавлении нового документа. В появившемся диалоговом окне выберите нужный файл и нажмите кнопку Открыть. Загруженная фотография откроется в окне предпросмотра.
Нажмите кнопку Схема для загрузки схемы точки начала дороги. Нажмите Да в ответ на системный запрос о добавлении нового документа. В появившемся диалоговом окне выберите нужный файл и нажмите кнопку Открыть. Загруженная схема откроется в окне предпросмотра.
Для сохранения всех изменений в окне карточки нажмите кнопку ОК.

Аналогично загрузите схемы и фотографии для точки конца дороги.

Информация о местоположении точек начала и конца в проектном и эксплуатационном километражах, а также координаты точек начала и конца автомобильной дороги вычисляются системой автоматически и выводятся в соответствующих столбцах таблицы.
