3.1.13. Транспортные развязки

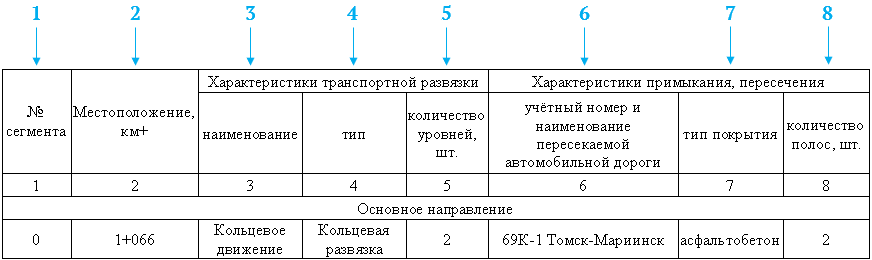

Таблица 3.1.13.1 — Ведомость транспортных развязок

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании > поле Номер сегмента для паспорта.

2. Местоположение, км+ — карточка объекта Транспортная развязка > поле Местоположение, км+.

3. Наименование транспортной развязки — карточка объекта Транспортная развязка > поле Наименование.

4. Тип транспортной развязки — карточка объекта Транспортная развязка > поле Тип транспортной развязки.

5. Количество уровней, шт.— карточка объекта Транспортная развязка > поле Количество уровней.

6. Учётный номер и наименование пересекаемой автомобильной дороги — карточка объекта Транспортная развязка > поле Наименование пересекаемого объекта.

7. Тип покрытия примыкания, пересечения — карточка объекта Транспортная развязка > поле Тип покрытия пересекаемой дороги.

8. Количество полос, шт. — карточка объекта Транспортная развязка > поле Количество полос на пересекаемой дороге.

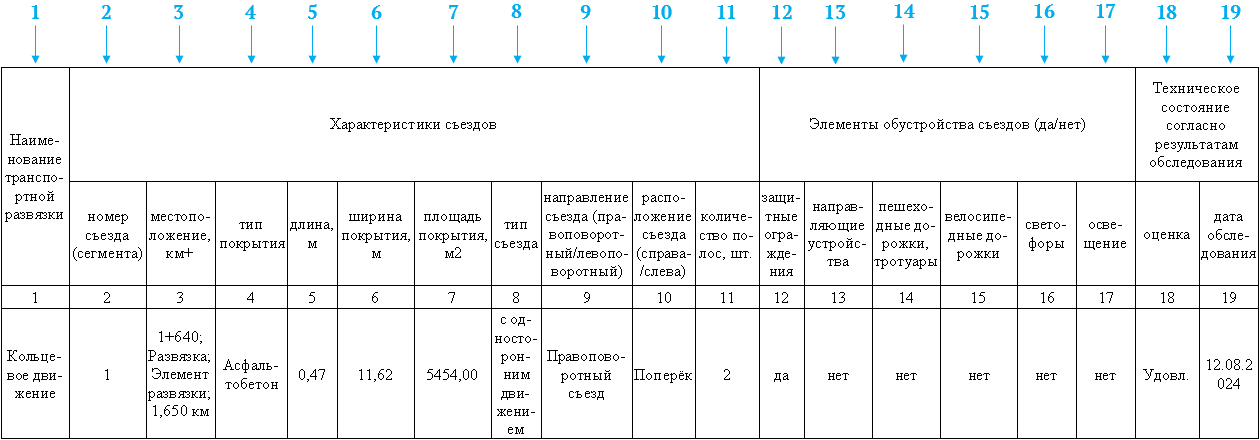

Таблица 3.1.13.2 — Ведомость наличия и технического состояния съездов транспортных развязок

В данную ведомость попадает следующая информация:

• информация о транспортных развязках и их элементах;

• информация об участках, привязанных к сегменту элемента транспортной развязки, из таблицы Участки дороги > Проезжая часть.

1. Наименование транспортной развязки — карточка объекта Транспортная развязка > поле Наименование.

2. Номер съезда (сегмента) — карточка объекта Элемент транспортной развязки > поле Номер сегмента для паспорта.

3. Местоположение, км+ — указывается местоположение элемента транспортной развязки и местоположение транспортной развязки, в составе которой он находится:

   • карточка объекта Транспортная развязка > поле Местоположение, км;

   • карточка объекта Элемент транспортной развязки > поле Местоположение соединения с основной дорогой, км.

4. Тип покрытия — таблица Участки дороги > Проезжая часть > поле Тип покрытия.

5. Длина, м — рассчитывается системой автоматически как сумма длин всех съездов на основе значений из таблицы Участки дороги > Проезжая часть > Длина, м.

6. Ширина покрытия, м — максимальное значение поля Участки дороги > Проезжая часть > Средняя ширина, м.

7. Площадь покрытия, м² — рассчитывается системой автоматически как сумма площадей покрытий всех съездов на основе значений Участки дороги > Проезжая часть > Площадь, м².

8. Тип съезда — карточка объекта Элемент транспортной развязки > поле Направление движения.

9. Направление съезда (правоповоротный/левоповоротный) — карточка объекта Элемент транспортной развязки > поле Вид элемента.

10. Расположение (справа/слева) — карточка объекта Элемент транспортной развязки > поле Расположение относительно основной дороги.

11. Количество полос, шт. — максимальное значение поля Участки дороги > Проезжая часть > Количество полос движения.

12. Защитные ограждения (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Ограждение, привязанные к сегменту элемента транспортной развязки.

13. Направляющие устройства (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Направляющее устройство, привязанные к сегменту элемента транспортной развязки.

14. Пешеходные дорожки (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Тротуар (пешеходная дорожка) с видом Тротуар, Пешеходная дорожка, привязанные к сегменту элемента транспортной развязки.

15. Велосипедные дорожки (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Тротуар (пешеходная дорожка) с видом Велосипедная дорожка, привязанные к сегменту элемента транспортной развязки.

16. Светофоры (да/нет) — указывается Да, если имеются объекты Светофорный объект, привязанные к сегменту элемента транспортной развязки.

17. Освещение (да/нет) — указывается Да, если имеются объекты Инженерное обустройство > Участок освещения, привязанные к сегменту элемента транспортной развязки.

18. Оценка технического состояния — карточка объекта Участки дороги > Проезжая часть > вкладка Диагностика > поле Оценка > Оценка состояния.

19. Дата обследования — карточка объекта Участки дороги > Проезжая часть > вкладка Диагностика > раздел Дата.

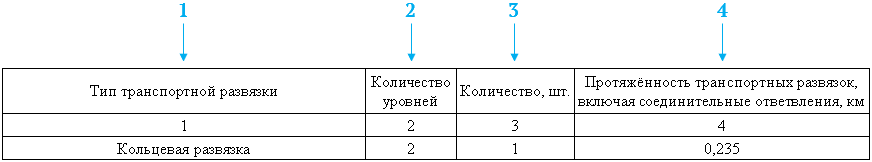

Таблица 3.1.13.3 — Сводная ведомость транспортных развязок

1. Тип транспортной развязки — карточка объекта Транспортная развязка > поле Тип транспортной развязки.

2. Количество уровней — карточка объекта Транспортная развязка > поле Количество уровней.

3. Количество, шт. — значение рассчитывается системой автоматически по имеющимся в базе данных объектам указанного типа.

4. Протяжённость транспортных развязок, включая соединительные ответвления, км — значение рассчитывается автоматически на основе данных в карточке объекта Элемент транспортной развязки > поле Длина, км.
