Схемы транспортных развязок

Схемы транспортных развязок выполняются в сторонних программах в произвольном масштабе и далее прикладываются к готовому паспорту автомобильной дороги на листе формата А4 или А3. На схемах должны быть указаны местоположения и наименования транспортных развязок, наименования и направления автомобильных дорог, а также должны быть выделены съезды и обозначены границы транспортных развязок и границы съездов. При необходимости на схему можно добавить дополнительную информацию.

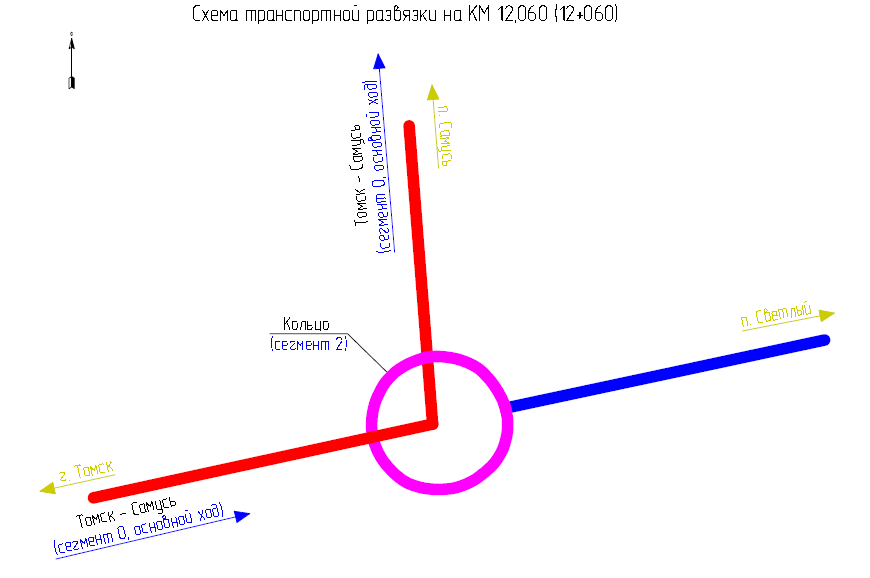

На рисунке ниже приведён пример схемы кольцевого пересечения в одном уровне, подготовленной с помощью чертёжного редактора IndorDraw.
