3.2.3. Галереи

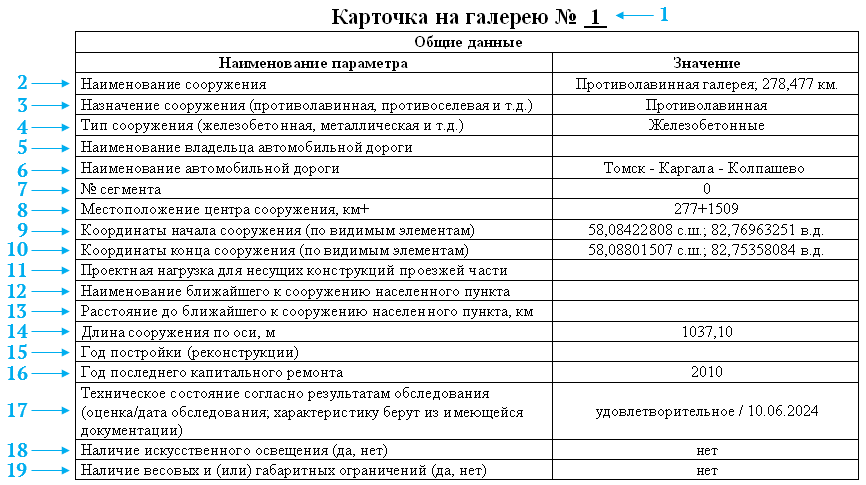

Таблица 3.2.3.1 — Карточка на галереи

Общие данные

1. Номер карточки назначается системой автоматически в зависимости от местоположения сооружения.

2. Наименование сооружения — значение формируется системой автоматически на основе информации в карточке объекта Сооружения > Галерея:

   • поле Тип;

   • поле Местоположение, км.

3. Назначение сооружения (противолавинная, противоселевая и т.д.) — карточка объекта Сооружения > Галерея > поле Тип.

4. Тип сооружения (железобетонная, металлическая и т.д.) — карточка объекта Сооружения > Галерея > поле Материал перекрытия.

5. Наименование владельца автомобильной дороги:

   • Карточка объекта Автомобильная дорога > поле Владелец.

   • Карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании > поле Балансовая организация.

6. Наименование автомобильной дороги — карточка объекта Автомобильная дорога > поле Полное наименование.

7. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

8. Местоположение центра сооружения, км+ — значение местоположения центра сооружения вычисляется системой автоматически на основании данных в карточке объекта Сооружения > Галерея > поля Начало, км+ и Конец, км+.

9. Координаты начала сооружения (по видимым элементам) — рассчитываются системой автоматически с учётом местоположения объекта.

10. Координаты конца сооружения (по видимым элементам) — рассчитываются системой автоматически с учётом местоположения объекта.

11. Проектная нагрузка для несущих конструкций проезжей части — карточка объекта Сооружения > Галерея > поле Проектная нагрузка.

12. Наименование ближайшего к сооружению населённого пункта — карточка объекта Сооружения > Галерея > вкладка Объект > поле Ближайший населённый пункт.

13. Расстояние до ближайшего к сооружению населённого пункта, км — карточка объекта Сооружения > Галерея > вкладка Объект > поле Расстояние до ближайшего населённого пункта, км.

14. Длина сооружения по оси, м — карточка объекта Сооружения > Галерея > поле Длина вдоль дороги, км.

15. Год постройки (реконструкции) — если галерея входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Галерея > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

16. Год последнего капительного ремонта — если галерея входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Галерея > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

17. Техническое состояние согласно результатам обследования — в таблицу выводится информация об оценке состояния из последней проведённой диагностики на дату паспортизации и дата обследования, указанная в карточке объекта Сооружения > Галерея > вкладка Диагностика:

    • поле Оценка > Оценка состояния;

    • поле Дата > Начало.

18. Наличие искусственного освещения (да/нет) — указывается Да, если заполнена информация в карточке объекта Сооружения > Галерея > вкладка Проезжая часть > поле Тип освещения.

19. Наличие весовых и (или) габаритных ограничений (да/нет) — указывается Да, если установлен флаг в карточке объекта Сооружения > Галерея > поле Весовые и (или) габаритные ограничения.

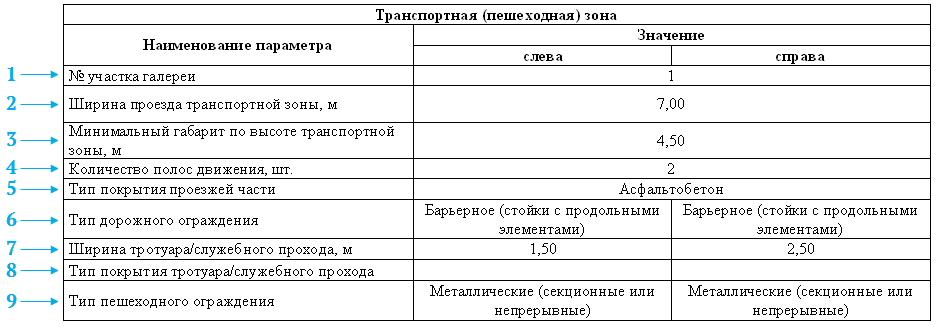

Транспортная зона

1. № участка галереи — значение назначается системой автоматически.

2. Ширина проезда транспортной зоны, м — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > поле Ширина.

3. Минимальный габарит по высоте транспортной зоны, м — карточка объекта Сооружения > Галерея > поле Габарит по высоте.

4. Количество полос движения, шт. — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > поле Число полос движения.

5. Тип покрытия проезжей части — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > поле Тип покрытия.

6. Тип дорожного ограждения — карточка объекта Сооружения > Галерея > вкладка Проезжая часть:

   • поле Дорожное ограждение слева;

   • поле Дорожное ограждение справа.

7. Ширина тротуара/служебного прохода, м — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > раздел Тротуар (служебный проход):

   • поле Ширина слева;

   • поле Ширина справа.

8. Тип покрытия тротуара/служебного прохода — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > раздел Тротуар (служебный проход):

   • поле Тип покрытия слева;

   • поле Тип покрытия справа.

9. Тип пешеходного ограждения — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > раздел Тротуар (служебный проезд):

   • поле Пешеходное ограждение слева;

   • поле Пешеходное ограждение справа.

Схема галереи

К карточке прилагают схему галереи (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, транспортной зоны, порталов, тротуаров. Информация заполняется с учётом данных в имеющейся документации.

• Нумерация порталов осуществляется вдоль галереи по ходу километража, начиная с 1. Если галерея принадлежит автомобильной дороге и при этом расположена над ней, то нумерация осуществляется слева направо, начиная с 1, при взгляде в направлении хода километража.

• Нумерацию подходов осуществляют по принципу, аналогичному нумерации порталов.

• Нумерация порталов и подходов, а также направление хода километража должны быть закреплены на схеме галереи.

Чтобы загрузить схему в карточку галереи, выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Чертёж.

4. В открывшемся окне предпросмотра чертежа на панели инструментов нажмите кнопку Открыть из файла и в диалоговом окне открытия файла выберите нужный файл.

5. В разделе Документ в поле Наименование введите подпись чертежа, которая будет отображаться в паспорте.

6. На панели инструментов окна предпросмотра нажмите кнопку Записать изменения и нажмите кнопку ОК.

Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки.

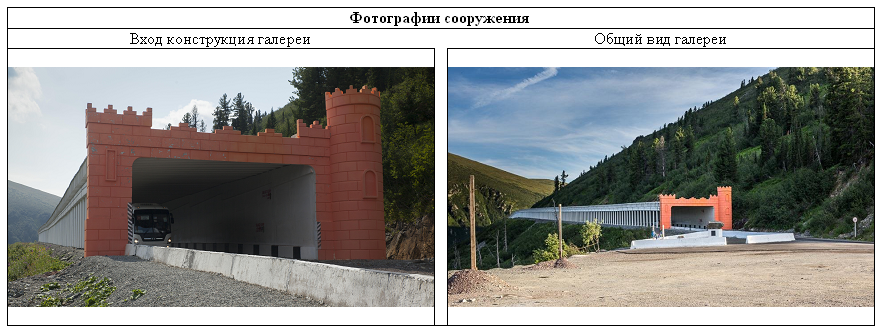

Фотографии сооружения

К карточке сооружения необходимо приложить фотографии общего вида сооружения снаружи и внутри в прямом и обратном направлениях. При необходимости могут быть приложены фотографии несущих конструкций, транспортной (пешеходной) зоны, эксплуатационных обустройств.

Для загрузки фотографий в карточку галереи выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Документ.

4. В диалоговом окне открытия файла выберите нужный файл и нажмите Открыть.

5. На панели инструментов открывшегося окна просмотра загруженного документа нажмите кнопку Записать в базу. Далее нажмите кнопку ОК.

6. Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки. В поле Наименование введите подпись изображения, которая будет отображаться в паспорте. В поле Тип документа из выпадающего списка выберите Общий вид (фото).

7. Сохраните изменения в базу данных с помощью кнопки Сохранить на панели инструментов.

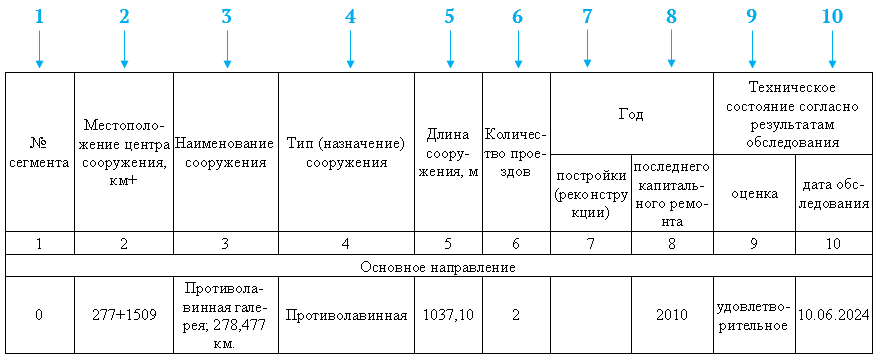

Таблица 3.2.3.2 — Ведомость наличия и технического состояния галерей

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Местоположение центра сооружения, км+ — карточка объекта Сооружения > Галерея > поля Начало, Конец.

3. Наименование сооружения — значение формируется системой автоматически на основе информации в карточке объекта Сооружения > Галерея:

   • поле Тип;

   • поле Начало, км.

4. Тип (назначение) сооружения — карточка объекта Сооружения > Галерея > поле Тип.

5. Длина сооружения, м — карточка объекта Сооружения > Галерея > поле Длина вдоль дороги, км.

6. Количество проездов — карточка объекта Сооружения > Галерея > вкладка Проезжая часть > поле Число полос движения.

7. Год постройки (реконструкции) — если галерея входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Галерея > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

8. Год последнего капитального ремонта — если галерея входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Галерея > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

9. Оценка технического состояния — карточка объекта Сооружения > Галерея > вкладка Диагностика > поле Оценка > Оценка состояния. Указывается оценка состояния из последней проведённой диагностики на дату паспортизации.

10. Дата обследования — карточка объекта Сооружения > Галерея > вкладка Диагностика > поле Оценка > Оценка состояния > поле Дата > Начало. Указывается дата последней проведённой диагностики на дату паспортизации.

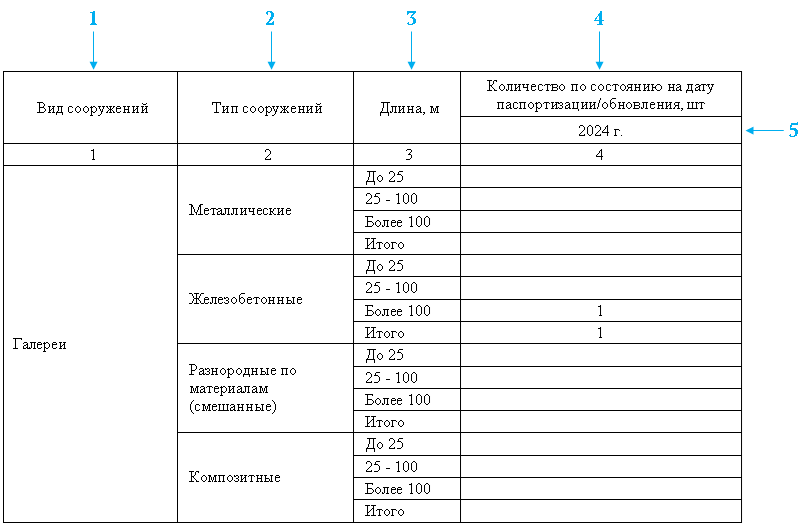

Таблица 3.2.3.3 — Сводная ведомость наличия галерей

1. Вид сооружений — значения в столбце формируются автоматически по виду дорожного объекта.

2. Тип сооружений — значения в столбце формируются автоматически на основании справочника материалов перекрытия.

3. Длина, м — значения в столбце формируются системой автоматически.

4. Количество по состоянию на дату паспортизации/обновления, шт. — автоматически рассчитывается суммарное значение всех сооружений соответствующего типа, вида и длины на автомобильной дороге с учётом данных, внесённых в таблицу Сооружения > Галереи:

   • поле Материал;

   • поле Длина вдоль дороги, км.

5. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
