3.1.7. Параметры элементов плана дороги

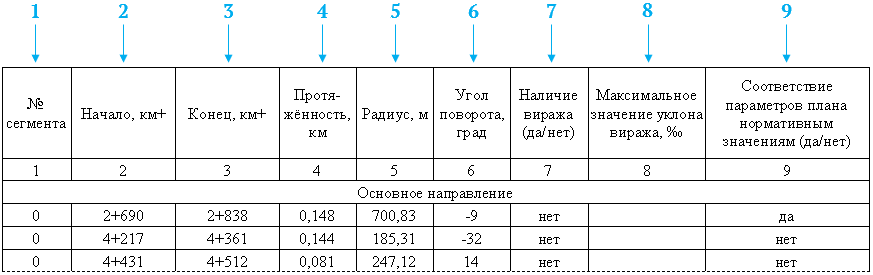

Таблица 3.1.7.1 — Ведомость параметров элементов плана дороги

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Начало, км+ — таблица Логические участки > Кривые в плане > поле Начало, км+.

3. Конец, км+ — таблица Логические участки > Кривые в плане > поле Конец, км+.

4. Протяжённость, км — таблица Логические участки > Кривые в плане > поле Длина вдоль дороги, км.

5. Радиус, м — таблица Логические участки > Кривые в плане > поле Радиус поворота, м.

6. Угол поворота, град. — таблица Логические участки > Кривые в плане > поле Угол поворота, °.

7. Наличие виража (да/нет) — указывается Да, если установлен флаг в таблице Логические участки > Кривые в плане > поле Наличие виража.

8. Максимальное значение уклона виража, ‰ — таблица Логические участки > Кривые в плане > поле Уклон виража, ‰.

9. Соответствие параметров плана нормативным значениям (да/нет) — указывается Да, если значения радиусов поворотов соответствуют нормативным значениям.

   Для вычисления соответствия параметров плана нормативным значениям необходимо заполнить поле Логические участки > Кривые в плане > Радиус поворота, м. Указанный радиус сравнивается с нормативными значениями:

   • Таблица Логические участки > Категорийный участок дороги > поле Допустимые значения > Минимальный радиус кривой в плане, м.

   • Если радиус кривых в плане не указан, то с учётом выбранной категории участка берётся информация из справочника Технические категории автодорог > поле Минимальный радиус кривой в плане, м.
