3.2.4. Водопропускные трубы

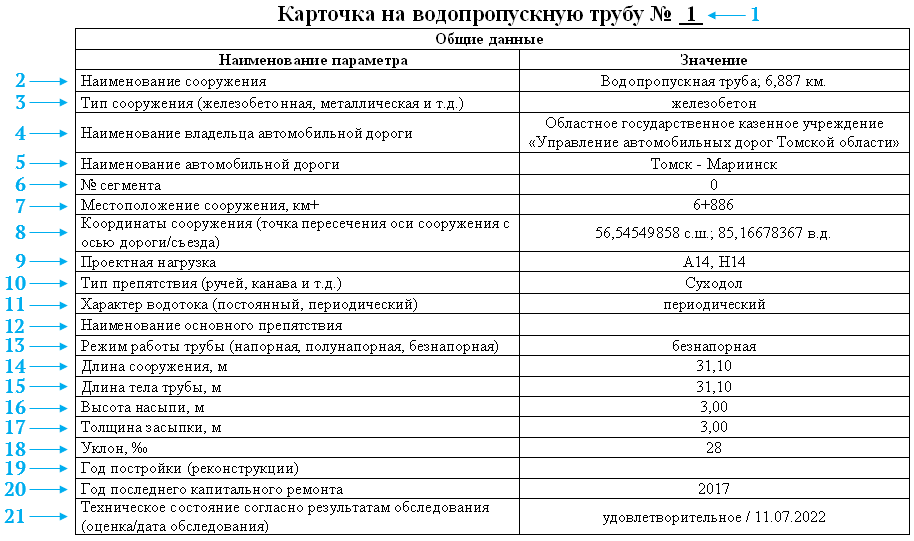

Таблица 3.2.4.1 — Карточка на водопропускные трубы

Общие данные

1. Номер карточки назначается системой автоматически в зависимости от местоположения сооружения.

2. Наименование сооружения — значение формируется системой автоматически по типу дорожного объекта и его местоположению.

3. Тип сооружения — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Материал.

4. Наименование владельца автомобильной дороги:

   • Карточка объекта Автомобильная дорога > поле Владелец.

   • Карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании > поле Балансовая организация.

5. Наименование автомобильной дороги — карточка объекта Автомобильная дорога > поле Полное наименование.

6. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

7. Местоположение сооружения, км+ — карточка Сооружения > Водопропускная труба > поле Местоположение, км+.

8. Координаты сооружения (точка пересечения оси сооружения с осью дороги/съезда) — рассчитываются системой автоматически с учётом местоположения объекта.

9. Проектная нагрузка — карточка объекта Сооружения > Водопропускная труба > поле Проектная нагрузка.

10. Тип препятствия (ручей, канава и т.д.) — карточка объекта Сооружения > Водопропускная труба > поле Вид препятствия.

11. Характер водотока (постоянный, периодический) — карточка объекта Сооружения > Водопропускная труба > поле Характер водотока.

12. Наименование основного препятствия — карточка объекта Сооружения > Водопропускная труба > поле Наименование водотока.

13. Режим работы трубы (напорная, полунапорная, безнапорная) — карточка объекта Сооружения > Водопропускная труба > поле Режим трубы.

14. Длина сооружения, м — карточка объекта Сооружения > Водопропускная труба > поле Длина, м. Если значение длины не указано в карточке, то длина сооружения рассчитывается системой автоматически как сумма длин всех участков трубы.

15. Длина тела трубы, м — рассчитывается системой автоматически с учётом данных в карточке Сооружения > Водопропускная труба > вкладка Участок > поля Длина, м и Число очков.

16. Высота насыпи, м — указывается усреднённое значение высоты откосов, расположенных на участке местоположения трубы, из таблицы Участки дороги > Откосы земляного полотна:

    • поле Правый откос > Высота, м;

    • поле Левый откос > Высота, м.

17. Толщина засыпки, м — карточка объекта Сооружения > Водопропускная труба > поле Высота насыпи над трубой, м.

18. Уклон, ‰ — карточка объекта Сооружения > Водопропускная труба > поле Уклон трубы, ‰.

19. Год постройки (реконструкции) — если водопропускная труба входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Водопропускная труба > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

20. Год последнего капитального ремонта — если водопропускная труба входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Водопропускная труба > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

21. Техническое состояние согласно результатам обследования — в таблицу выводится информация об оценке состояния из последней проведённой диагностики на дату паспортизации и дата обследования, указанная в карточке объекта Сооружения > Водопропускная труба > вкладка Диагностика:

    • поле Оценка > Оценка состояния;

    • поле Дата > Начало.

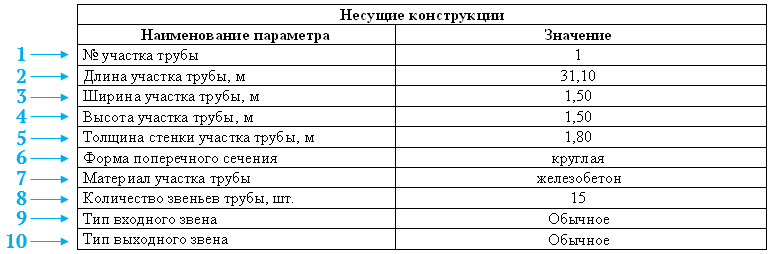

Несущие конструкции

В данную таблицу также попадает информация о дополнительных участках водопропускной трубы, которая вносится в карточке объекта Сооружения > Водопропускная труба на вкладке Дополнительные участки.

1. № участка трубы — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Номер участка.

2. Длина участка трубы, м — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Длина, м.

3. Ширина участка трубы, м — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Диаметр (ширина), м.

4. Высота участка трубы, м — карточка объекта Сооружения > Водопропускная труба > вкладка Участок:

   • Для труб с круглым типом сечения — поле Диаметр (ширина), м.

   • Для труб с остальными типами сечения — поле Высота, м.

5. Толщина стенки участка трубы, м — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Толщина стенок, см.

6. Форма поперечного сечения — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Тип сечения.

7. Материал участка трубы — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Материал.

8. Количество звеньев трубы, шт. — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Число звеньев.

9. Тип входного звена — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовки > поле Входной оголовок > поле Левый оголовок > Тип оголовка или Правый оголовок > Тип оголовка.

10. Тип выходного звена — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовки > поле Входной оголовок > поле Левый оголовок > Тип оголовка или Правый оголовок > Тип оголовка.

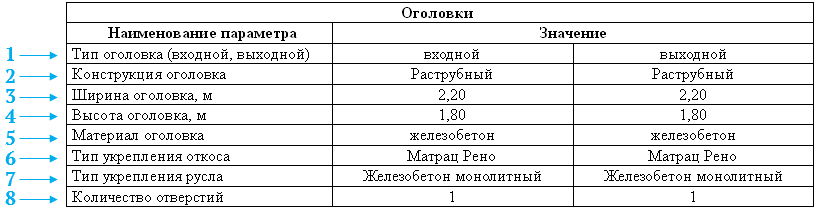

Оголовки

1. Тип оголовка — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Входной оголовок.

2. Конструкция оголовка — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Тип оголовка.

3. Ширина оголовка, м — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Ширина оголовка, м.

4. Высота оголовка, м — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Высота оголовка, м.

5. Материал оголовка — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Материал оголовка.

6. Тип укрепления откоса — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Укрепление откоса.

7. Тип укрепления русла — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Укрепление русла.

8. Количество отверстий — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Число очков.

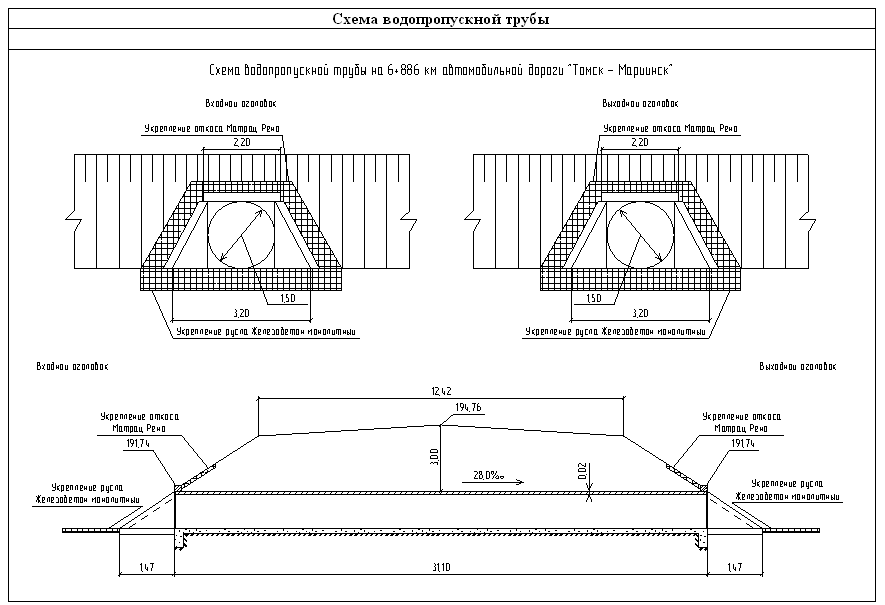

Схема водопропускной трубы

К карточке прилагают схему водопропускной трубы (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, оголовков, а также отметки проезжей части, низа и верха трубы, оголовков. Информация заполняется с учётом данных в имеющейся документации.

Чтобы загрузить схему в карточку водопропускной трубы, выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. Выделите папку Чертежи, щёлкнув мышью на её названии.

4. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Чертёж.

5. В открывшемся окне предпросмотра чертежа на панели инструментов нажмите кнопку Открыть из файла и в диалоговом окне открытия файла выберите нужный файл.

6. В разделе Документ в поле Наименование введите подпись чертежа, которая будет отображаться в паспорте.

7. На панели инструментов окна предпросмотра нажмите кнопку Записать изменения и нажмите кнопку ОК.

Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки.

При отсутствии прикреплённых чертежей схемы труб сформируются автоматически при формировании паспорта. Чтобы настроить схему трубы, выполните следующие действия:

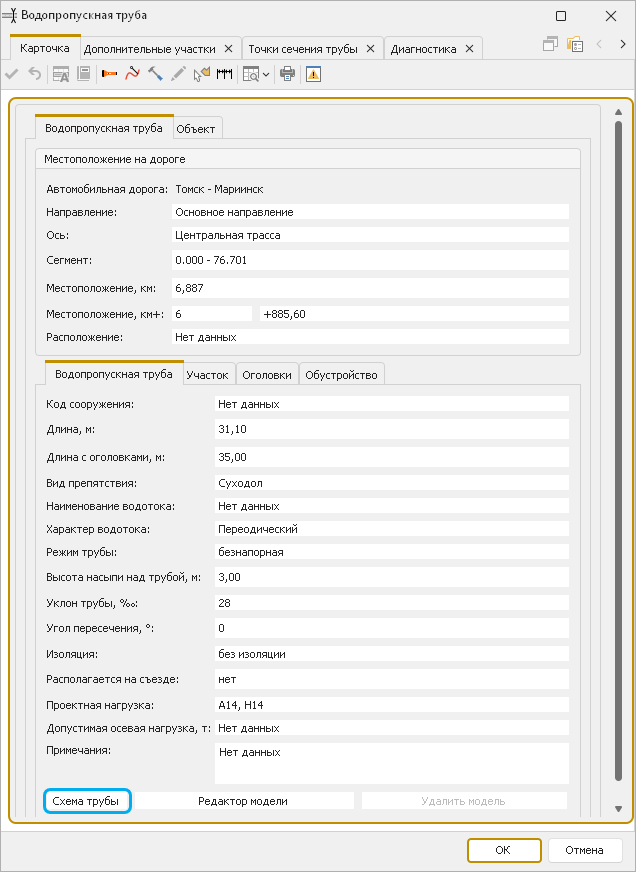

• В карточке объекта Сооружения > Водопропускная труба нажмите кнопку Схема трубы.

• Сформированный упрощённый чертёж трубы открывается в специальном окне просмотра. На схеме подписываются материалы укреплений и размеры трубы. При необходимости можно настроить отображение элементов схемы.

• Чтобы прикрепить изменённый чертёж в карточку водопропускной трубы, на панели инструментов окна сформированного чертежа нажмите на кнопку Прикрепить как документ и в выпадающем списке выберите пункт Изображение (emf).

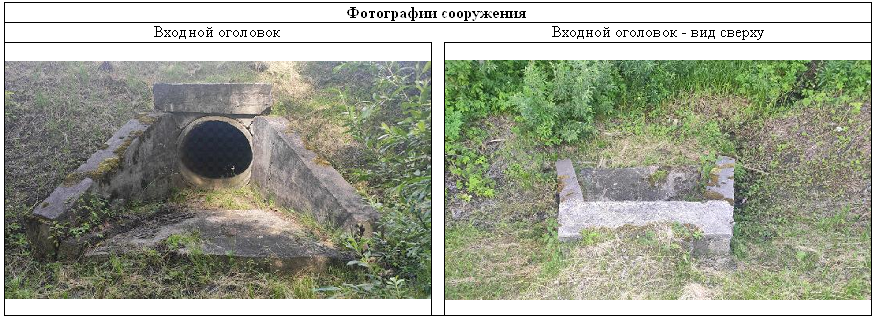

Фотографии сооружения

Фотографии сооружения должны отображать общие виды сооружения и общие виды его основных элементов. К карточке сооружения необходимо приложить фотографии общего вида водопропускной трубы и её оголовков. При необходимости могут быть приложены фотографии несущих конструкций, эксплуатационных обустройств.

Для загрузки фотографий в карточку водопропускной трубы выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. Выделите папку Фотографии, щёлкнув мышью на её названии.

4. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Документ.

5. В диалоговом окне открытия файла выберите нужный файл и нажмите Открыть.

6. На панели инструментов открывшегося окна просмотра загруженного документа нажмите кнопку Записать в базу. Далее нажмите кнопку ОК.

7. Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки в папке Фотографии. В поле Тип документа укажите конструкцию, которая изображена на изображении, для подписи в карточке. Сохраните изменения в базу данных с помощью кнопки Сохранить на панели инструментов.

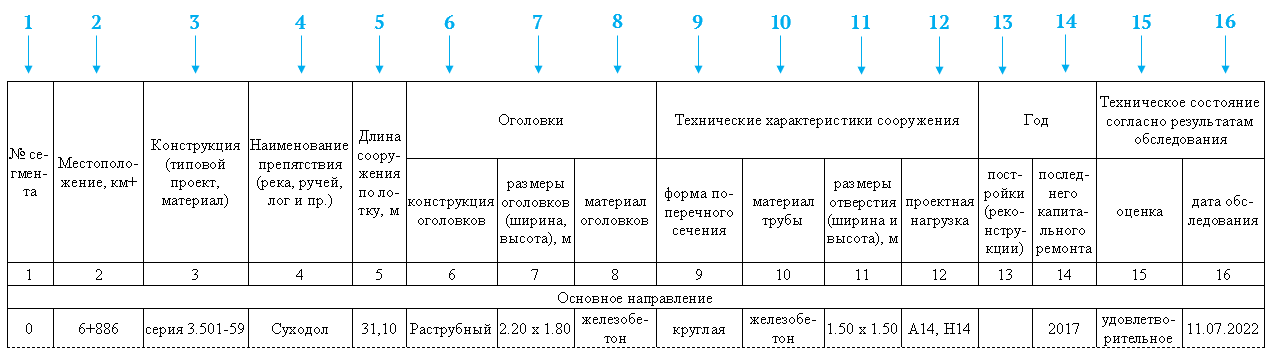

Таблица 3.2.4.2 — Ведомость наличия и технического состояния водопропускных труб

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Местоположение, км+ — карточка объекта Сооружения > Водопропускная труба > поле Местоположение, км+.

3. Конструкция (типовой проект, материал) — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Типовой проект.

4. Наименование препятствия (река, ручей, лог и пр.) — карточка объекта Сооружения > Водопропускная труба > поле Наименование водотока.

5. Длина сооружения по лотку, м — карточка объекта Сооружения > Водопропускная труба > поле Длина, м. Если значение длины не указано в карточке, то длина сооружения рассчитывается системой автоматически как сумма длин всех участков трубы.

6. Конструкция оголовков — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Тип оголовка.

7. Размеры оголовков (ширина, высота), м — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок:

   • поле Ширина оголовка;

   • поле Высота оголовка.

8. Материал оголовков — карточка объекта Сооружения > Водопропускная труба > вкладка Оголовок > поле Материал оголовка.

9. Форма поперечного сечения — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Тип сечения.

10. Материал трубы — карточка объекта Сооружения > Водопропускная труба > вкладка Участок > поле Материал.

11. Размеры отверстия (ширина и высота), м — карточка объекта Сооружения > Водопропускная труба > вкладка Участок:

    • поле Диаметр (ширина), м;

    • поле Высота, м.

12. Проектная нагрузка — карточка объекта Сооружения > Водопропускная труба > поле Проектная нагрузка.

13. Год постройки (реконструкции) — если водопропускная труба входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Водопропускная труба > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

14. Год последнего капитального ремонта — если водопропускная труба входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Водопропускная труба > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

15. Оценка технического состояния — карточка Сооружения > Водопропускная труба > вкладка Диагностика > поле Оценка > Оценка состояния. В таблицу выводится оценка состояния из последней проведённой диагностики на дату паспортизации.

16. Дата обследования — карточка Сооружения > Водопропускная труба > вкладка Диагностика > поле Дата > Начало. Указывается дата последней проведённой диагностики на дату паспортизации.

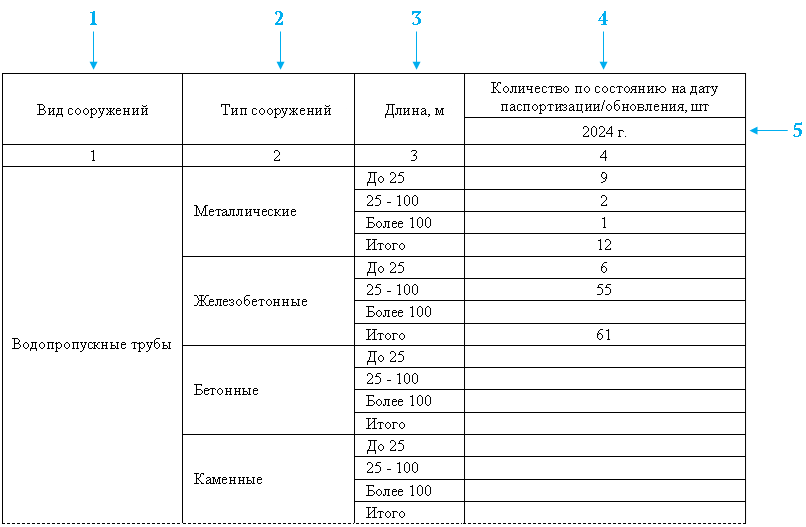

Таблица 3.2.4.3 — Сводная ведомость наличия водопропускных труб

1. Вид сооружений — значение в столбце формируется автоматически по виду дорожного объекта.

2. Тип сооружений — значения в столбце формируются автоматически на основании справочника материалов труб.

3. Длина, м — значения в столбце формируются системой автоматически.

4. Количество по состоянию на дату паспортизации/обновления, шт. — автоматически рассчитывается суммарное значение всех сооружений соответствующего типа, вида и длины на автомобильной дороге с учётом данных, внесённых в таблицу Сооружения > Водопропускная труба:

   • поле Материал;

   • поле Длина, м.

5. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
