3.2.1. Мостовые сооружения (мост, пешеходный мост, путепровод, эстакада, виадук, разводной мост, скотопрогон, зверопроход, биопереход мостового типа и т.п.)

Таблица 3.2.1.1 — Карточка на мостовое сооружение

Общие данные

1. Номер карточки назначается системой автоматически в зависимости от местоположения сооружения.

2. Наименование сооружения — значение формируется системой автоматически на основе информации в карточке объекта Сооружения > Мостовое сооружение:

   • поле Тип сооружения;

   • поле Местоположение, км.

3. Назначение сооружения — карточка объекта Сооружения > Мостовое сооружение > поле Тип сооружения.

4. Тип сооружения — карточка объекта Сооружения > Мостовое сооружение > поле Материал.

5. Наименование владельца автомобильной дороги:

   • Карточка объекта Автомобильная дорога > поле Организация-владелец.

   • Карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании > поле Балансовая организация.

6. Наименование автомобильной дороги — карточка объекта Автомобильная дорога > поле Полное наименование.

7. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

8. Местоположение центра сооружения, км+ — карточка объекта Сооружения > Мостовое сооружение > поле Местоположение, км+.

9. Координаты местоположения центра сооружения — координаты рассчитываются системой автоматически с учётом местоположения объекта.

10. Проектная нагрузка — карточка объекта Сооружения > Мостовое сооружение > вкладка Характеристики > раздел Грузоподъёмность:

    • поле Класс в потоке;

    • поле Класс одиночным порядком.

11. Наименование основного препятствия — карточка объекта Сооружения > Мостовое сооружение > вкладка Препятствия:

    • Если установлен флаг поля Пересекает водоём, то указывается значение из раздела Водоём > поле Тип водоёма.

    • Если установлен флаг поля Пересекает автомобильную дорогу в разделе Автомобильная дорога, то указывается значение Автомобильная дорога.

    • Если установлен флаг Пересекает железную дорогу в разделе Железная дорога, то указывается значение Железная дорога.

    • Если установлен флаг Пересекает иное препятствие, то указывается значение из раздела Прочие > поле Вид.

12. Наименование ближайшего к сооружению населённого пункта — карточка объекта Сооружения > Мостовое сооружение > вкладка Объект > поле Ближайший населённый пункт.

13. Расстояние до ближайшего к сооружению населённого пункта, км — карточка объекта Сооружения > Мостовое сооружение > вкладка Объект > поле Расстояние до ближайшего населённого пункта, км.

14. Длина сооружения по оси (полная), м — карточка объекта Сооружения > Мостовое сооружение > поле Длина, м.

15. Год постройки (реконструкции) — если мостовое сооружение входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Мостовое сооружение > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

16. Год последнего капитального ремонта — если мостовое сооружение входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Мостовое сооружение > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

17. Техническое состояние согласно результатам обследования — в таблицу выводится информация об оценке состояния из последней проведённой диагностики на дату паспортизации и дата обследования, указанная в карточке объекта Сооружения > Мостовое сооружение > вкладка Диагностика:

    • поле Оценка > Оценка состояния;

    • поле Дата > Начало.

18. Наличие освещения мостового полотна (да/нет) — указывается Да, если в карточке объекта Сооружения > Мостовое сооружение > вкладка Обустройство > поле Обустройства > окно выбора элементов обустройства > выбран элемент Освещение.

Мостовое полотно

1. № мостового полотна — значение назначается системой автоматически.

2. Ширина мостового полотна, м — карточка объекта Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Габариты по ширине > поле В.

3. Ширина проезда (прохожей части) на мостовом полотне, м — карточка объекта Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Габариты по ширине, м > поля Г (Г1), Г2.

4. Количество полос движения, шт. — карточка объекта Сооружения > Мостовое сооружение > вкладка Проезжая часть > поле Число полос движения на мосту.

5. Тип покрытия проезжей (прохожей) части — карточка Сооружения > Мостовое сооружение > вкладка Проезжая часть > поле Тип покрытия.

6. Тип дорожного ограждения — карточка Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Ограждение безопасности на мостовом сооружении > поле Тип.

7. Ширина тротуара/служебного прохода, м — карточка Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Габариты по ширине, м:

   • Слева — поле Т1.

   • Справа — поле Т2.

8. Тип покрытия тротуара/служебного прохода — карточка Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Тротуары > поле Покрытие.

9. Тип пешеходного ограждения — карточка Сооружения > Мостовое сооружение > вкладка Проезжая часть > раздел Перила > поле Перила.

10. Наличие шумозащитных сооружений (да/нет) — карточка Сооружения > Мостовое сооружение > вкладка Обустройство > разделы Слева, Справа > поле Шумозащитные сооружения.

11. Наличие ветрозащитных сооружений (да/нет) — карточка Сооружения > Мостовое сооружение > вкладка Обустройство > разделы Слева, Справа > поле Ветрозащитные сооружения.

12. Наличие противоослепляющих экранов (да/нет) — карточка Сооружения > Мостовое сооружение > вкладка Обустройство > разделы Слева, Справа > поле Противоослепляющие экраны.

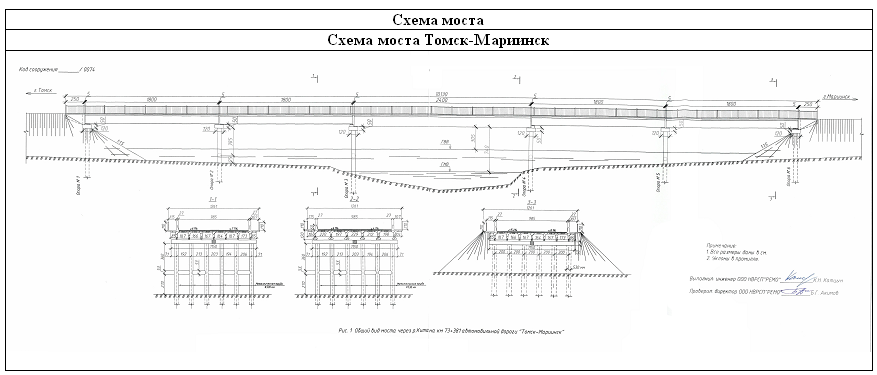

Схема моста

К карточке прилагают схему мостового сооружения (общий вид). На схеме должны быть указаны основные конструктивные размеры пролётных строений, мостового полотна, проезжей (прохожей) части, тротуара, опор. Информация заполняется с учётом данных в имеющейся документации.

• Нумерация опор осуществляется вдоль моста по ходу километража, начиная с 1. Если мост принадлежит автомобильной дороге и при этом расположен над ней, то нумерация осуществляется слева направо, начиная с 1, при взгляде в направлении хода километража.

• Нумерацию подходов осуществляют по принципу, аналогичному нумерации опор.

• Нумерация опор и подходов, а также направление хода километража должны быть закреплены на схеме мостового сооружения.

Чтобы загрузить схему в карточку мостового сооружения, выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. Выделите папку Чертежи, щёлкнув мышью на её названии.

4. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Чертёж.

5. В открывшемся окне предпросмотра чертежа на панели инструментов нажмите кнопку Открыть из файла и в диалоговом окне открытия файла выберите нужный файл.

6. В разделе Документ в поле Наименование введите подпись чертежа, которая будет отображаться в паспорте.

7. На панели инструментов окна предпросмотра нажмите кнопку Записать изменения и нажмите кнопку ОК.

Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки.

Фотографии сооружения

Фотографии сооружения должны отображать общие виды сооружения и общие виды его основных элементов. К карточке сооружения необходимо приложить фотографии фасадов сооружения, общий вид мостового полотна в прямом и обратном направлениях. При необходимости могут быть приложены фотографии тротуаров, ограждений безопасности, деформационных швов, фотографии пролётных строений, опор и опорных частей, эксплуатационных обустройств.

Для загрузки фотографий в карточку мостового сооружения выполните следующие действия:

1. Перейдите на вкладку Документы.

2. На панели инструментов нажмите кнопку Режим редактирования данных и в выпадающем меню выберите пункт Редактирование.

3. Выделите папку Фотографии, щёлкнув мышью на её названии.

4. На панели инструментов нажмите кнопку Новый документ и в выпадающем меню выберите Документ из файла > Документ.

5. В диалоговом окне открытия файла выберите нужный файл и нажмите Открыть.

6. На панели инструментов открывшегося окна просмотра загруженного документа нажмите кнопку Записать в базу. Далее нажмите кнопку ОК.

7. Наименование загруженного файла, а также его формат и размер отобразятся в виде новой строки в списке документов карточки в папке Фотографии. В поле Наименование введите подпись изображения, которая будет отображаться в паспорте. Сохраните изменения в базу данных с помощью кнопки Сохранить на панели инструментов.

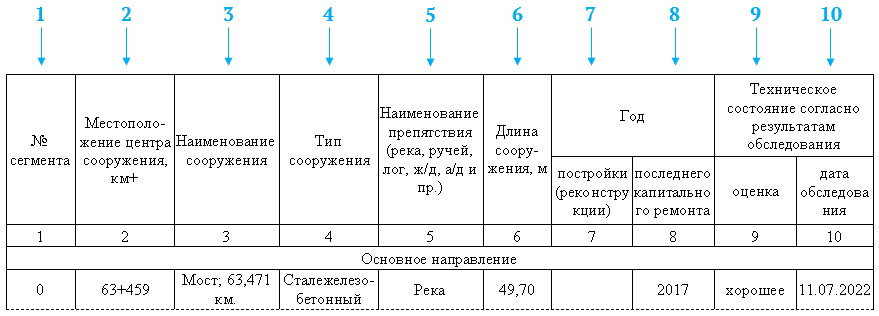

Таблица 3.2.1.2 — Ведомость наличия и технического состояния мостовых сооружений

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Местоположение центра сооружения, км+ — карточка объекта Сооружения > Мостовое сооружение > поле Местоположение, км+.

3. Наименование сооружения — значение формируется системой автоматически на основе информации в карточке объекта Сооружения > Мостовое сооружение:

   • поле Тип сооружения;

   • поле Местоположение, км.

4. Тип сооружения — карточка объекта Сооружения > Мостовое сооружение > поле Материал.

5. Наименование препятствия (река, ручей, лог, ж/д, а/д и пр.) — карточка объекта Сооружения > Мостовое сооружение > вкладка Препятствие:

   • Если установлен флаг поля Пересекает водоём, то указывается значение из раздела Водоём > поле Тип водоёма.

   • Если установлен флаг поля Пересекает автомобильную дорогу в разделе Автомобильная дорога, то указывается значение Автомобильная дорога.

   • Если установлен флаг Пересекает железную дорогу в разделе Железная дорога, то указывается значение Железная дорога.

   • Если установлен флаг Пересекает иное препятствие, то указывается значение из раздела Прочие > поле Вид.

6. Длина сооружения, м — карточка объекта Сооружения > Мостовое сооружение > поле Длина, м.

7. Год постройки (реконструкции) — если мостовое сооружение входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Мостовое сооружение > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

8. Год последнего капитального ремонта — если мостовое сооружение входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Мостовое сооружение > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

9. Оценка технического состояния — карточка объекта Сооружения > Мостовое сооружение > вкладка Диагностика > поле Оценка > Оценка состояния. В таблицу выводится оценка состояния из последней проведённой диагностики на дату паспортизации.

10. Дата обследования — карточка объекта Сооружения > Мостовое сооружение > вкладка Диагностика > поле Оценка > Оценка состояния > поле Дата > Начало. Указывается дата последней проведённой диагностики на дату паспортизации.

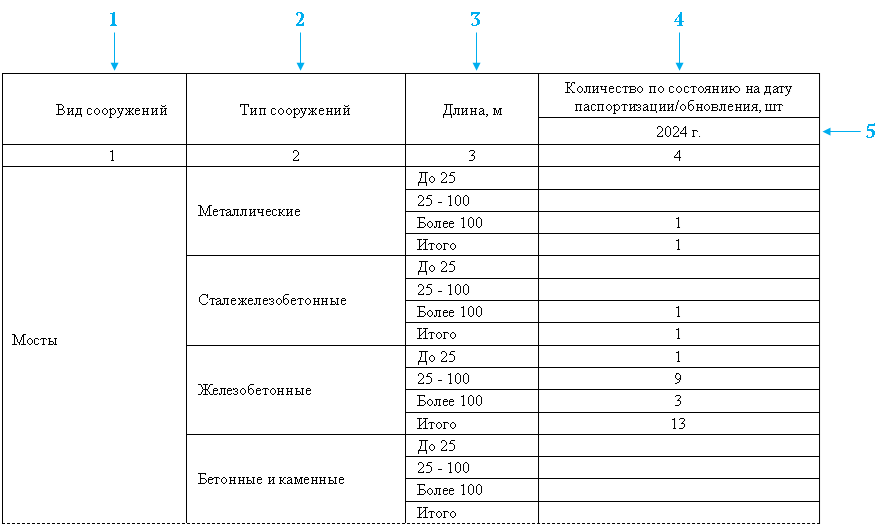

Таблица 3.2.1.3 — Сводная ведомость наличия мостовых сооружений

1. Вид сооружений — значения в столбце формируются автоматически на основании справочника видов мостовых сооружений.

2. Тип сооружений — значения в столбце формируются автоматически на основании справочника материалов мостовых сооружений.

3. Длина, м — значения в столбце формируются системой автоматически.

4. Количество по состоянию на дату паспортизации/обновления, шт. — автоматически рассчитывается суммарное значение всех сооружений соответствующего типа, вида и длины на автомобильной дороге с учётом данных, внесённых в таблицу Сооружения > Мостовые сооружения:

   • поле Тип сооружения;

   • поле Материал;

   • поле Длина, м.

5. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
