3.2.6. Подпорные стены

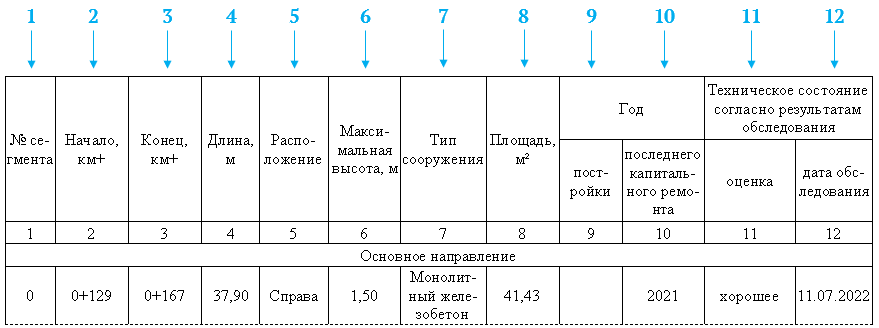

Таблица 3.2.6.1 — Ведомость наличия и технического состояния подпорных стен

1. № сегмента — карточка основного направления, подъездов, альтернативных направлений, обратного направления при раздельном трассировании, элемента транспортной развязки > поле Номер сегмента для паспорта.

2. Начало, км+ — карточка объекта Сооружения > Подпорная стенка > поле Начало, км+.

3. Конец, км+ — карточка объекта Сооружения > Подпорная стенка > поле Конец, км+.

4. Длина, м — карточка объекта Сооружения > Подпорная стенка > поле Длина вдоль дороги, км.

5. Расположение — карточка объекта Сооружения > Подпорная стенка > поле Расположение.

6. Максимальная высота, м — карточка объекта Сооружения > Подпорная стенка > раздел Высота, м > поле Максимальная. Если значение максимальной высоты не указано, то используется наибольшее из значений полей В начале или В конце.

7. Тип сооружения — карточка объекта Сооружения > Подпорная стенка > поле Материал.

8. Площадь, м² — карточка объекта Сооружения > Подпорная стенка > поле Площадь стенки, м².

9. Год постройки — если подпорная стенка входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Строительство или Реконструкция > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Подпорная стенка > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

10. Год последнего капитального ремонта — если подпорная стенка входит в состав объектов участка проведения работ, то указывается значение из таблицы События на дороге > Участки проведения работ > участки с видом работ Капитальный ремонт > поле Год. Просмотреть и добавить данные об участках проведения работ также можно из карточки объекта Сооружения > Подпорная стенка > вкладка Работы > поле Работы на объекте — флаг в этом поле устанавливается в случае, если текущий дорожный объект входит в состав участка проведения работ.

11. Оценка технического состояния — карточка объекта Сооружения > Подпорная стенка > вкладка Диагностика > поле Оценка > Оценка состояния. В таблицу выводится оценка состояния из последней проведённой диагностики на дату паспортизации.

12. Дата обследования — карточка объекта Сооружения > Подпорная стенка > вкладка Диагностика > раздел Дата. Указывается дата последней проведённой диагностики на дату паспортизации.

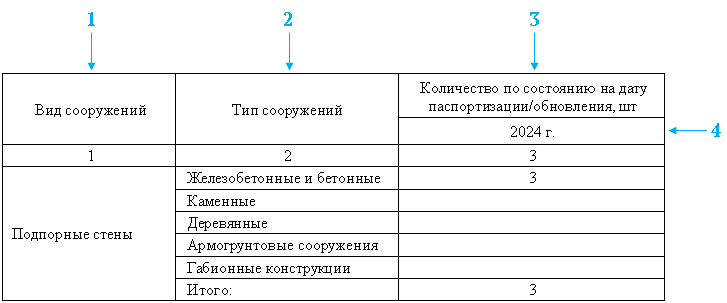

Таблица 3.2.6.2 — Сводная ведомость наличия подпорных стен

1. Вид сооружений — значение в столбце формируется автоматически по виду дорожного объекта.

2. Тип сооружений — значения в столбце формируются автоматически на основании справочника материалов стенок.

3. Количество по состоянию на дату паспортизации/обновления, шт. — автоматически рассчитывается суммарное значение всех сооружений соответствующего вида и типа на автомобильной дороге с учётом данных, внесённых в карточку объекта Сооружения > Подпорная стенка > поле Материал.

4. Дата паспортизации/обновления — задаётся при формировании паспорта Паспорт > Технические паспорта > ГОСТ Р 71360-2024 > Технический паспорт > окно параметров отчёта > поле Дата паспортизации.
