Расчёт на статическую нагрузку

Конструкцию дороги или отдельных её участков (например, остановочную полосу) следует проектировать таким образом, чтобы под действием длительной и кратковременной статических нагрузок в грунте земляного полотна или слабосвязных слоях конструкции за весь срок службы не накапливались недопустимые деформации.

Чтобы произвести расчёт конструкции дорожной одежды на сдвигоустойчивость при статической нагрузке, выполните следующие действия:

1. Установите критерий расчёта на статическую нагрузку, нажав кнопку Главная > Расчёт >  Статическая нагрузка, или откройте вкладку  Свойства проекта и в группе  Общие параметры проекта в критериях расчёта установите флаг  Расчёт на статическую нагрузку.

2. Если в конструкцию дорожной одежды входят слои из слабосвязных материалов, которые не нужно проверять на сдвигоустойчивость при статической нагрузке, то в их свойствах отключите опцию  Проверить на сдвиг. В этом случае расчёт на сдвигоустойчивость данных слоёв не будет производиться ни для динамической, ни для статической нагрузки.

3. Средневзвешенный удельный вес слоёв можно назначить двумя способами: рассчитать по формуле исходя из плотностей материалов и толщин слоёв или принять усреднённое значение 0,002 кг/см³. При расчёте по формуле убедитесь, что заданы корректные значения плотностей материалов. Для подстановки усреднённого значения снимите флаг  Рассчитать средневзвешенный удельный вес конструкции автоматически в свойствах варианта в группе  Параметры расчёта на сдвигоустойчивость.

4. Для материалов с пользовательскими характеристиками проверьте значения модулей упругости (поле  Модуль упругости E). Для монолитных материалов и асфальтобетонов проверьте значения модулей упругости в свойствах слоя в группе  Статическая нагрузка.

5. Если в конструкцию добавлены слои из материалов с пользовательскими характеристиками, убедитесь, что для всех слабосвязных материалов, материалов дополнительных слоёв основания и грунтов определены параметры расчёта на сдвигоустойчивость.

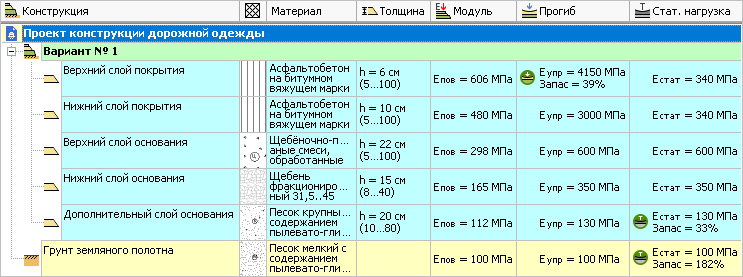

Результаты расчёта конструкции на прочность по критерию сдвигоустойчивости при статической нагрузке отображаются в области формирования конструкции дорожной одежды в столбце  Стат. нагрузка и в свойствах варианта в группе  Результаты расчёта на статическую нагрузку.

В области формирования конструкции дорожной одежды в столбце  Стат. нагрузка для монолитных материалов и асфальтобетонов отображается значение модуля упругости при расчёте на сдвигоустойчивость при статической нагрузке. Для остальных конструктивных слоёв отображается значение модуля упругости при расчёте на упругий прогиб, а для слоя грунта земляного полотна — значение модуля упругости материала.

Помимо значения модуля упругости, для слоёв, содержащих слабосвязный материал или материал дополнительных слоёв основания, а также грунта земляного полотна отображается значение запаса прочности, рассчитываемое по формуле:

где — расчётный коэффициент прочности при расчёте на сдвигоустойчивость с учётом статической нагрузки;

— требуемый коэффициент прочности конструкции дорожной одежды по критерию сдвигоустойчивости при статической нагрузке.

Если значение запаса прочности больше нуля, т.е. конструкция удовлетворяет критерию, то в грунте земляного полотна и в каждом слабосвязном слое конструкции отображается подсказка в виде значка , в противном случае отображается значок .

В инспекторе объектов в свойствах варианта при расчёте конструкции на статическую нагрузку отображается дополнительная группа  Результаты расчёта на статическую нагрузку, в которой приведён более подробный отчёт о расчёте.

Характеристики расчёта, получаемые при расчёте конструкции по критерию сдвигоустойчивости при статической нагрузке, аналогичны итоговым характеристикам при расчёте на динамическую нагрузку.
