Параметры дороги

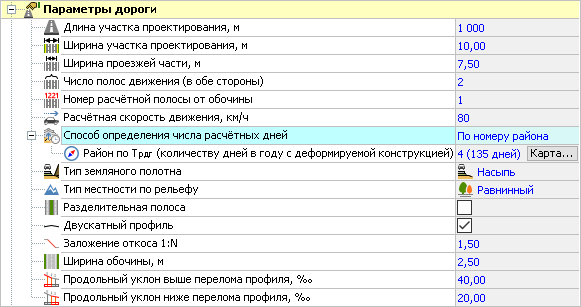

Параметры, определяющие геометрические и расчётные показатели трассы, объединены на вкладке  Свойства проекта в группе  Параметры дороги.

  • Длина и ширина участка проектирования задаются в полях  Длина участка проектирования и  Ширина участка проектирования. Обратите внимание, что данные параметры не участвуют непосредственно в расчётах по заданным критериям, а влияют исключительно на расчёт стоимости при проведении технико-экономического сравнения вариантов.

  • Ширина проезжей части от кромки до кромки задаётся в поле  Ширина проезжей части. Данный параметр участвует при автоматизированном расчёте длины пути фильтрации для расчёта толщины дренирующего слоя.

  •  Число полос движения (в обе стороны) и  Номер расчётной полосы от обочины нужны для определения коэффициента полосности при расчёте суммарного числа приложений расчётной нагрузки.

  •  Расчётная скорость движения определяет допустимую глубину колеи при расчёте колейности, также применяется при определении марки битумного вяжущего PG.

  • Количество расчётных дней в году с деформируемой конструкцией задаётся либо в явном виде, либо по номеру района с помощью поля Способ определения числа расчётных дней. При указании пункта По номеру района нужно выбрать район по Трдг из выпадающего списка. Для уточнения можно воспользоваться картой районирования, открыть которую можно нажатием кнопки Карта...

  • Тип земляного полотна (насыпь, выемка или нулевые места) определяется в поле  Тип земляного полотна. Данный параметр участвует при определении расчётной относительной влажности грунта, а также при расчёте дорожной одежды на морозоустойчивость.

  • Тип местности по рельефу определяет значение поправки на особенности рельефа территории при определении расчётной относительной влажности грунта.

  • При расчёте колейности в группу  Параметры дороги добавляется параметр  Продольный уклон.

  • Если дорожная одежда рассчитывается на морозоустойчивость, то в группе  Параметры дороги появляется дополнительный параметр:  Высота насыпи (если в поле Тип земляного полотна выбран пункт Насыпь) или  Глубина выемки (если в поле  Тип земляного полотна выбран пункт Выемка).

  • При расчёте толщины дренирующего слоя в группе  Параметры дороги отображаются дополнительные параметры. Они используются при автоматизированном расчёте длины пути фильтрации.

    •  Разделительная полоса. Опция позволяет установить наличие или отсутствие разделительной полосы на дороге.

    •  Двускатный профиль. При установке этой опции профиль считается двускатным, в противном случае — односкатным.

    • В поле  Заложение откоса задаётся значение заложения откоса 1:N.

    • В поле  Ширина обочины задаётся ширина обочины с одной стороны в метрах.

    • Продольные уклоны выше и ниже перелома профиля можно задать в полях  Продольный уклон выше перелома профиля и  Продольный уклон ниже перелома профиля (в случае расчёта дренирующего слоя).

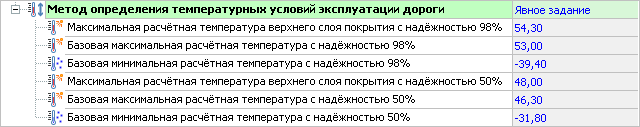

  • Группа параметров Метод определения температурных условий эксплуатации дороги задаётся при определении для асфальтобетонов конструкции подходящих марок битумного вяжущего (см. Выбор марки битумного вяжущего). Задать необходимые для этого значения температур можно в явном виде или по данным ближайшей метеостанции (в таком случае температурные данные подставляются автоматически из ПНСТ 397–2020). В случае выбора первого способа необходимые для определения марки битумного вяжущего параметры задаются вручную.

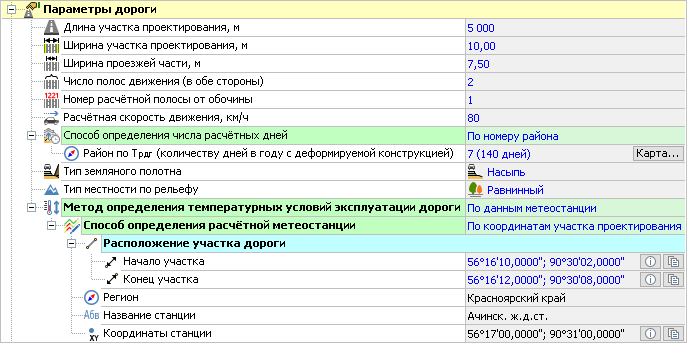

    В случае определения этих параметров по данным метеостанции в строке  Способ определения расчётной метеостанции можно указать два варианта: По названию и По координатам участка проектирования.

    • При способе задания По названию нужно выбрать Регион и Название станции. В строке Координаты станции автоматически отобразятся её координаты.

    • При выборе способа задания По координатам участка проектирования нужно в появившихся полях указать координаты начала и конца участка проектирования. Система автоматически подыщет ближайшую к участку проектирования метеостанцию и отобразит её название и координаты в соответствующих строках.

      Нажатие кнопки позволяет скопировать координаты в буфер обмена, кнопки — изменить представление координат на десятеричное.
