Отсечение фигур

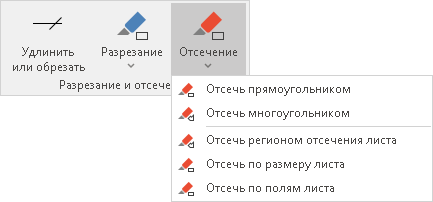

Режимы отсечения фигур располагаются в выпадающем меню кнопки Операции > Разрезание и отсечение >  Отсечение. Выделенную фигуру (или несколько выделенных фигур) можно отсечь по контуру прямоугольника или произвольного многоугольника, а также по контуру региона отсечения листа, по полям или размеру листа.

Отсечение фигур прямоугольником

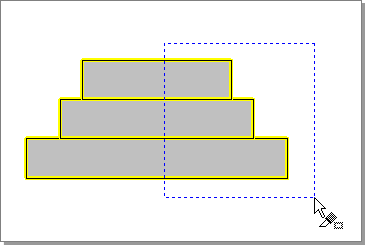

Чтобы отсечь фигуры, попадающие в прямоугольную область, воспользуйтесь режимом  Отсечение прямоугольником. В этом режиме щелчком мыши обозначьте один угол прямоугольника, затем растяните прямоугольник и щёлкните мышью в противоположном углу. В появившемся диалоговом окне подтвердите выполнение отсечения.

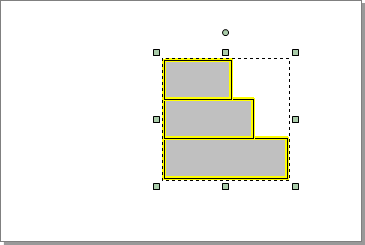

В результате для всех выделенных фигур, попавших внутрь прямоугольной рамки, производится отсечение, а фрагменты фигур, оказавшиеся за границами рамки, удаляются. Заметим, что после выполнения операции отсечения тип фигур может измениться. Например, многоугольник, частично попавший в область отсечения, преобразуется в ломаную.

Отсечение фигур многоугольником

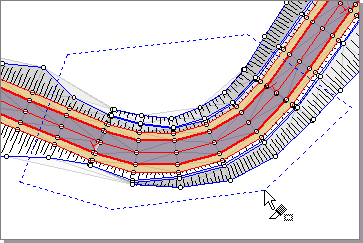

В режиме  Отсечение многоугольником область отсечения может представлять собой произвольный многоугольник. Щелчками мыши укажите точки многоугольника отсечения, а для завершения его построения ещё раз щёлкните на последней точке.

Отсечение регионом отсечения листа

Если для листа задана область отсечения, можно отсечь все фрагменты чертежа, не попадающие в эту область. Для этого выберите пункт  Отсечь регионом отсечения листа.

Отсечение по размеру листа

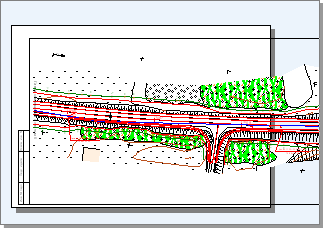

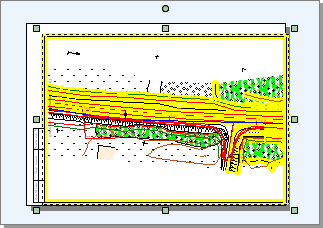

Чтобы отсечь все фрагменты чертежа, расположенные за границами листа, выберите пункт  Отсечь по размеру листа. В этом случае область отсечения будет совпадать с областью, ограниченной краями листа. После выполнения операции все объекты, фрагменты которых были отсечены, будут выделены.



Отсечение по полям листа

Чтобы отсечь все фрагменты чертежа, расположенные за полями листа, выберите пункт  Отсечь по полям листа. В этом случае область отсечения будет совпадать с областью, ограниченной полями листа. После выполнения операции все объекты, фрагменты которых были отсечены, будут выделены.
