Разрезание фигур

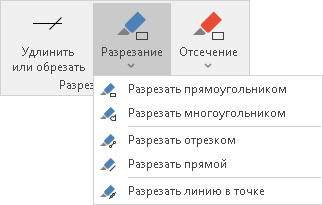

В системе IndorDraw предусмотрены специальные режимы для разрезания фигур. Выделенную фигуру (или несколько выделенных фигур) можно разрезать несколькими способами: по прямой линии, по отрезку, по контуру прямоугольника или произвольного многоугольника, или разрезать контур в точке. Режимы разрезания фигур располагаются в подменю кнопки Операции > Разрезание и отсечение >  Разрезание.

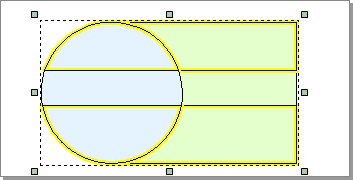

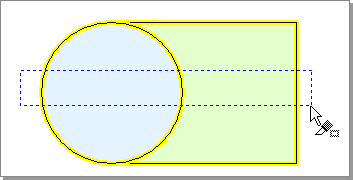

Разрезание фигур прямоугольником

Фигуры можно разрезать по прямоугольному контуру. Для этого выделите фигуры и включите режим  Разрезание прямоугольником и щелчками мыши задайте две диагональные вершины прямоугольника разрезания.

Фигуры, которые были разрезаны и оказались вне контура разрезания, будут выделены.

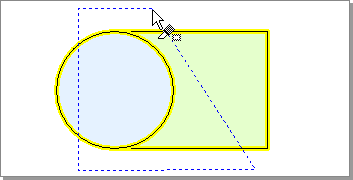

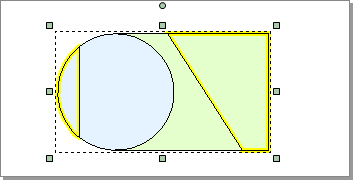

Разрезание фигур многоугольником

В режиме  Разрезание многоугольником также выполняется разрезание фигур, но контур разрезания может представлять собой произвольный многоугольник. Щелчками мыши укажите точки многоугольника разрезания, а для завершения его построения ещё раз щёлкните на последней точке.

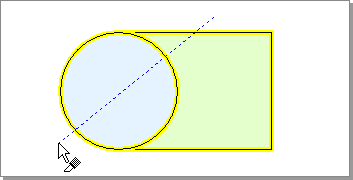

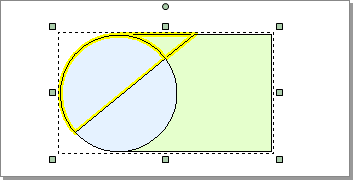

Разрезание фигур отрезком

В режиме  Разрезание отрезком можно выполнить разрезание фигуры по любому отрезку, который указывается двумя щелчками мыши.

Разрезание фигур прямой

В режиме  Разрезание прямой осуществляется разрезание фигур бесконечной прямой. Прямая разрезания указывается двумя щелчками мыши (задаётся точка, принадлежащая прямой, а затем угол наклона прямой). Этот способ разрезания обычно используется, если нужно разрезать все фигуры одного листа.

Разрезание линий в точке

В режиме  Разрезание линий в точке можно разрезать выделенную линию: ломаную, линию с текстом, мультилинию или сплайн в указанной точке. Для этого выберите точку, в которой следует разрезать фигуру (точка разрезания подсветится красным), и щёлкните мышью.
