Редактирование трасс

В вершины трассы можно вписывать кривые.

  1. Выделите узловую точку в вершине трассы. В инспекторе объектов в разделе Тангенциальный ход выделенный узел обозначится цветом.

  2. В поле Тип сопряжения выберите, какие кривые будут вписаны в вершину трассы, и введите нужные значения радиуса и других параметров. Приблизительное значение радиуса вписываемой дуги можно определить на чертеже, перемещая выделенную узловую точку.

  1. Далее, выделив узел на чертеже, можно с помощью мыши редактировать сопряжение, перемещая дополнительные узловые точки ().

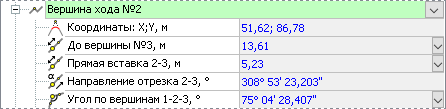

У каждой вершины трассы есть набор параметров. Если нужно изменить длину сегмента трассы от одной вершины угла до следующей, введите нужное значение в поле До вершины № (порядковый номер точки). В поле Прямая вставка можно уточнить длину прямой вставки между выбранной вершиной и следующей.

В поле Направление отрезка можно изменить направление отрезка от выбранной вершины до следующей. При этом изменится угол между выбранной вершиной и соседними вершинами в поле Угол по вершинам.

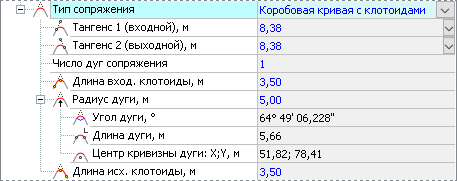

При вписывании кривых в вершины угла трассы в большинстве случаев используется классическое закругление вида «коробовая кривая с клотоидами». Оно характеризуется следующими параметрами:

  • X и Y — координаты вершины угла;

  • L1 — длина входящей клотоиды;

  • L2 — длина исходящей клотоиды;

  • R — радиус круговой вставки;

  • T1 (значение входного тангенса) — расстояние от начала входящей клотоиды до вершины;

  • T2 (значение выходного тангенса) — расстояние от вершины до конца исходящей клотоиды.

Все эти параметры можно редактировать в инспекторе объектов.

Координаты вершины угла задаются в поле Вершина хода № (порядковый номер точки): X;Y. Длину входящей клотоиды можно указать в поле Длина вход. клотоиды, а исхдящей — в поле Длина исх. клотоиды.

Чтобы изменить радиус круговой вставки, введите нужное значение в поле Радиус дуги. Расстояние от начала входящей клотоиды до вершины задаётся в поле Тангенс 1 (входной), расстояние от вершины до конца исходящей клотоиды — в поле Тангенс 2 (выходной).

Поля Угол дуги, Длина дуги и Центр кривизны дуги: X;Y вычисляются автоматически и не предназначены для редактирования.

Настройка параметров отображения трассы

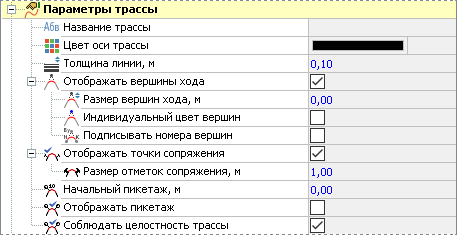

Рассмотрим параметры отображения трассы, настраиваемые в инспекторе объектов.

Для линии оси трассы можно задать цвет и толщину в полях Цвет оси трассы и Толщина линии.

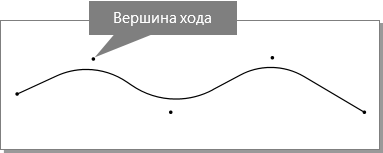

Если включена опция Отображать вершины хода, то на трассе отображаются условным знаком вершины трассы. В инспекторе объектов для них отдельно можно указать размер, цвет, а также включить опцию Подписывать номера вершин.

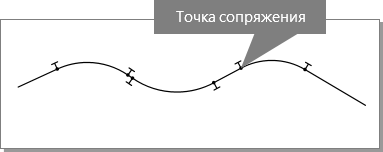

Для отображения точек сопряжения прямолинейных участков и круговых вставок включите опцию Отображать точки сопряжения и укажите размер отметок.

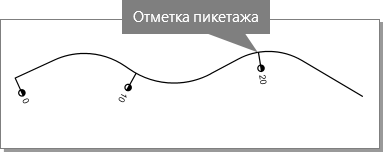

Чтобы отобразить на трассе пикетаж, включите опцию Отображать пикетаж, укажите шаг пикетажа, размер отметок и размер шрифта подписи отметок. Для изменения значения начального пикетажа введите нужное значение в поле Начальный пикетаж.
